เชิงนามธรรม

บทความนี้จะตรวจสอบข้อดีและประโยชน์ของการนำตัวควบคุมการถอดเปลี่ยนขณะทำงาน (Hot Swap Controller) มาใช้ในแอปพลิเคชันระดับระบบ ตัวควบคุมการถอดเปลี่ยนขณะทำงานนำเสนอโซลูชันที่ซับซ้อนสำหรับการเสียบและถอดอุปกรณ์อิเล็กทรอนิกส์ได้อย่างราบรื่น ทำให้มั่นใจได้ถึงการทำงานอย่างต่อเนื่อง การป้องกันสภาวะกระแสเกิน และการตรวจสอบแบบเรียลไทม์ การนำเสนอแบบจำลองอ้างอิงช่วยให้ผู้ใช้เข้าใจคุณสมบัติหลักได้ดียิ่งขึ้น เพิ่มความเกี่ยวข้องและความสำคัญของมัน บทความนี้เน้นให้เห็นว่าตัวควบคุมการถอดเปลี่ยนขณะทำงานช่วยเพิ่มความน่าเชื่อถือของระบบ ลดเวลาหยุดทำงาน และปกป้องอุปกรณ์ที่ไวต่อความเสียหาย ซึ่งท้ายที่สุดแล้วจะช่วยเพิ่มประสิทธิภาพของระบบและลดต้นทุนการบำรุงรักษา

การแนะนำ

ในด้านอิเล็กทรอนิกส์ ความสามารถในการเสียบและถอดโมดูลแหล่งจ่ายไฟได้อย่างปลอดภัยโดยไม่ขัดจังหวะการทำงานของระบบนั้นมีความสำคัญอย่างยิ่ง การถอดและเสียบโมดูลขณะทำงาน (Hot swapping ⁾ได้กลายเป็นคุณสมบัติพื้นฐานในแอปพลิเคชันมากมาย ตั้งแต่ศูนย์ข้อมูลไปจนถึงระบบโทรคมนาคม เพื่อให้มั่นใจในความปลอดภัยและความสมบูรณ์ของระบบในระหว่างการดำเนินการเหล่านี้ จำเป็นต้องใช้ตัวควบคุมเฉพาะทาง หนึ่งในตัวควบคุมที่โดดเด่นในหมวดหมู่นี้คือLTC4287  จาก Analog Devices บทความนี้จะเจาะลึกถึงประสิทธิภาพ คุณสมบัติ ประโยชน์ และข้อดีของการนำตัวควบคุมการถอดและเสียบโมดูลขณะทำงานนี้ไปใช้ในแอปพลิเคชันระดับระบบ

LTC4287: ขุมพลังแห่งการเปลี่ยนชิปขณะทำงาน (Hot Swap)

LTC4287 เป็นตัวควบคุมการถอดเปลี่ยนขณะทำงาน (Hot Swap Controller) ที่ใช้งานได้หลากหลายและมีประสิทธิภาพสูง ออกแบบมาโดยเฉพาะเพื่อปกป้องทั้งระบบและส่วนประกอบที่เสียบเข้าไปในระหว่างการเพิ่มหรือเปลี่ยนชิ้นส่วนในระบบที่กำลังทำงานอยู่ ชุดคุณสมบัติที่ครอบคลุมและความสามารถที่แข็งแกร่งทำให้เป็นส่วนประกอบที่จำเป็นในแอปพลิเคชันที่สำคัญหลายอย่าง

สิ่งจำเป็นสำหรับการแลกเปลี่ยนสินค้าแบบ Hot Swap

การถอดหรือใส่ชิ้นส่วนขณะระบบทำงาน (Hot swapping) คือการใส่หรือถอดชิ้นส่วนต่างๆ เช่น การ์ด พาวเวอร์ซัพพลาย หรือฮาร์ดไดรฟ์ ในขณะที่ระบบกำลังทำงานอยู่ กระบวนการนี้อาจเป็นเรื่องท้าทาย เนื่องจากต้องจัดการกับรางจ่ายไฟและตรวจสอบให้แน่ใจว่าระดับแรงดันไฟฟ้าอยู่ในขอบเขตที่ปลอดภัย ตัวควบคุมการถอดหรือใส่ชิ้นส่วนขณะระบบทำงาน (Hot swap controllers) สามารถรับมือกับความท้าทายเหล่านี้ได้อย่างดีเยี่ยมด้วยคุณสมบัติหลักดังต่อไปนี้:

การจำกัดกระแสไฟฟ้าอย่างแม่นยำโดยใช้วงจรความร้อน RC

การเปลี่ยนอุปกรณ์ขณะทำงาน (Hot Swap) มีบทบาทสำคัญในแอปพลิเคชัน Hot Swap โดยให้การจำกัดกระแสที่แม่นยำ คุณสมบัตินี้ช่วยให้มั่นใจได้ว่ากระแสที่ดึงโดยส่วนประกอบที่เสียบเข้าไปจะอยู่ในขอบเขตที่ปลอดภัย ในกรณีที่มีกระแสไหลเข้าอย่างกะทันหันมาก หรือเกิดสภาวะผิดปกติ ตัวควบคุมจะตอบสนองอย่างรวดเร็วเพื่อป้องกันระบบจากเหตุการณ์กระแสเกิน ผู้ใช้มีตัวเลือกในการใช้วงจรความร้อน RC ซึ่งจำลองจุดเชื่อมต่อกับแผงวงจรพิมพ์ (PCB) ของ MOSFET เพื่อเพิ่มความแม่นยำในการจำกัดกระแสให้ดียิ่งขึ้น

การตรวจจับและป้องกันข้อผิดพลาด

ในสถานการณ์การเปลี่ยนอุปกรณ์ขณะทำงาน (Hot Swap) ความผิดพลาดอาจเกิดขึ้นได้เนื่องจากการจัดวางที่ไม่ถูกต้อง ความเสียหายของชิ้นส่วน หรือปัจจัยอื่นๆ ตัวควบคุม Hot Swap มีกลไกการตรวจจับความผิดพลาดที่ครอบคลุม รวมถึงการป้องกันแรงดันไฟฟ้าต่ำและแรงดันไฟฟ้าสูงเกินไป โดยจะตรวจสอบระดับแรงดันไฟฟ้าทั้งด้านขาเข้าและขาออกอย่างต่อเนื่อง และดำเนินการแก้ไขความผิดพลาดและปกป้องระบบทันที

การควบคุมกระแสไฟกระชาก

ระหว่างการเสียบอุปกรณ์จ่ายไฟ (PSU) อาจเกิดกระแสไฟกระชากสูงเนื่องจากโหลดแบบคาปาซิทีฟ ซึ่งอาจทำให้แรงดันไฟฟ้าตกและส่งผลต่อเสถียรภาพของระบบ ตัวควบคุมการเสียบอุปกรณ์ขณะทำงาน (Hot Swap Controller) มีการควบคุมกระแสไฟกระชาก ซึ่งจะค่อยๆ เพิ่มกระแสไฟอย่างนุ่มนวลระหว่างการเสียบอุปกรณ์เพื่อลดความผันผวนของแรงดันไฟฟ้า การเริ่มต้นอย่างนุ่มนวลนี้ช่วยให้มั่นใจได้ว่าส่วนประกอบอื่นๆ ในระบบยังคงทำงานได้อย่างต่อเนื่องโดยไม่หยุดชะงัก

การตรวจสอบแรงดันและกระแสเอาต์พุต

เพื่อให้มั่นใจว่าแหล่งจ่ายไฟ (PSU) ที่เสียบเข้าไปทำงานได้อย่างถูกต้อง ตัวควบคุมการถอดเปลี่ยนขณะทำงาน (Hot Swap Controller) จะตรวจสอบแรงดันและกระแสไฟขาออกแบบเรียลไทม์ผ่าน PMBus® ^ในตัว ข้อมูลนี้สามารถส่งไปยัง LTpowerPlay® ^{เพื่อ}การวิเคราะห์และประเมินผล ความสามารถในการตรวจสอบนี้ช่วยให้สามารถระบุความผิดปกติใดๆ ในการทำงานของ PSU ได้อย่างรวดเร็ว ทำให้สามารถตอบสนองต่อปัญหาที่อาจเกิดขึ้นได้อย่างฉับไว

การควบคุมอย่างครอบคลุม

ตัวควบคุมการถอดเปลี่ยนอุปกรณ์ขณะทำงาน (Hot Swap Controller) มีความยืดหยุ่นและกำหนดค่าได้สูง นักออกแบบสามารถปรับแต่งการตั้งค่าให้ตรงกับความต้องการเฉพาะของระบบที่ถอดเปลี่ยนอุปกรณ์ขณะทำงานได้ ความสามารถในการปรับตัวนี้มีค่าอย่างยิ่งในแอปพลิเคชันที่มีความต้องการแหล่งจ่ายไฟ (PSU) ที่แตกต่างกัน

ประโยชน์ด้านประสิทธิภาพในระดับระบบ

ต่อไปนี้ เราจะมาสำรวจข้อดีและประโยชน์ของการนำตัวควบคุมการถอดเปลี่ยนขณะทำงาน (Hot Swap Controller) มาใช้ในแอปพลิเคชันระดับระบบ โดยเฉพาะอย่างยิ่งแอปพลิเคชันระบบ 54 V เป็น 12 V โปรดดูรูปที่ 1

การออกแบบอ้างอิงของระบบได้รับการออกแบบและปรับแต่งเป็นพิเศษสำหรับการทำงานในโหมดขนาน ทำให้สามารถเสียบและถอดโมดูลแหล่งจ่ายไฟ 54 V เป็น 12 V ออกจากแผงวงจรหลักที่มีกระแสไฟได้อย่างปลอดภัยผ่านตัวควบคุมการถอดเปลี่ยนขณะทำงาน (Hot Swap Controller) ในระหว่างการทำงานปกติ ปั๊มประจุและไดรเวอร์เกตจะกระตุ้น MOSFET M1 และ M2 เพื่ออำนวยความสะดวกในการถ่ายโอนพลังงานไปยังโหลด ไดรเวอร์เกตเหล่านี้ได้รับพลังงานจากขาจ่ายไฟของตัวควบคุมการถอดเปลี่ยนขณะทำงาน (VDD ₎และมีแคลมป์เกตถึงซอร์ส 14 V ในตัวสำหรับการป้องกัน MOSFET ภายนอก ภายในตัวควบคุมการถอดเปลี่ยนขณะทำงาน กลุ่มของตัวเปรียบเทียบ ซึ่งรวมถึงตัวเปรียบเทียบแรงดันต่ำ (UV) แรงดันเกิน (OV) และตัวเปรียบเทียบการเปิดใช้งาน (EN) จะตรวจสอบสภาวะภายนอกก่อนที่จะเปิดใช้งาน GATE วงจรล็อคแรงดันต่ำสามวงจร (UVLO1, UVLO2 และ UVLO3) ตรวจสอบความถูกต้องของแหล่งจ่ายไฟขาเข้าและสร้างแหล่งจ่ายไฟ 5 V ภายใน (INTVCC และ DVCC) UVLO3 ยังทำหน้าที่กระตุ้นการเริ่มต้นระบบเมื่อเปิดเครื่องสำหรับวงจรลอจิก และอ่านข้อมูลจาก EEPROM เข้าสู่หน่วยความจำปฏิบัติการเมื่อ DVCC สูงขึ้นเกินเกณฑ์ที่กำหนด ในระหว่างการทำงานปกติ ตัวควบคุมการสลับอุปกรณ์ขณะทำงานจะเปิดใช้งาน MOSFET ชนิด N-channel ภายนอกหลังจากช่วงเวลาหน่วงการเริ่มต้นระบบ

LTC4287 ให้การป้องกันกระแสสองระดับ โดยใช้ขาอินพุตกระแสเคลวิน (SENSE+ และ SENSE–) สำหรับการตรวจสอบกระแสโหลดผ่านตัวต้านทานตรวจจับ มีทั้งวงจรจำกัดกระแสแบบแอคทีฟและตัวเปรียบเทียบขีดจำกัดกระแสแบบเร็ว ขีดจำกัดกระแสแบบเร็วจะถูกตั้งค่าไว้ที่ 3 เท่าของขีดจำกัดกระแสปกติเสมอ เมื่อแรงดันตรวจจับถึงขีดจำกัดกระแส เกตที่เกี่ยวข้องจะถูกดึงลงเพื่อเปิดใช้งานวงจรจำกัดกระแสแบบแอคทีฟ ในกรณีที่เกิดการลัดวงจรหรือสัญญาณรบกวนฉับพลันถึงขีดจำกัดกระแสแบบเร็ว เกตที่เกี่ยวข้องจะถูกดึงไปยังแหล่งกำเนิดทันทีเพื่อจำกัดกระแสสูงสุด เมื่อแรงดันตรวจจับกลับมาที่ขีดจำกัดกระแส วงจรจำกัดกระแสแบบแอคทีฟจะทำงานต่อ

ความน่าเชื่อถือของระบบที่ได้รับการปรับปรุง

ในการใช้งานระบบ ความน่าเชื่อถือมีความสำคัญอย่างยิ่ง การเปลี่ยนโมดูล PSU จาก 54 V เป็น 12 V ขณะที่ระบบทำงานอยู่นั้นเป็นกระบวนการที่ละเอียดอ่อน และความผิดพลาดหรือข้อบกพร่องใดๆ อาจทำให้ระบบหยุดทำงานหรือชิ้นส่วนเสียหายได้ กลไกการจำกัดกระแสและการตรวจจับข้อผิดพลาดที่แม่นยำของตัวควบคุมการเปลี่ยนโมดูลขณะที่ระบบทำงานอยู่ ช่วยให้มั่นใจได้ว่าการเปลี่ยนโมดูลขณะที่ระบบทำงานอยู่จะดำเนินการอย่างปลอดภัย ลดความเสี่ยงต่อการหยุดชะงักของระบบและความล้มเหลวของชิ้นส่วน

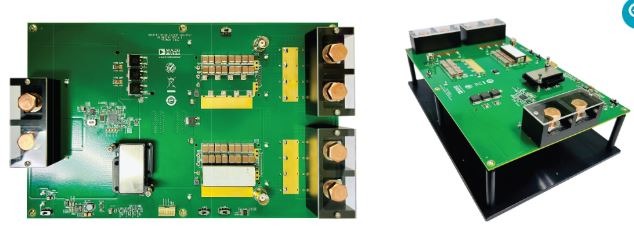

แบบแผนการออกแบบอ้างอิงการใช้งานระบบที่แสดงในรูปที่ 2 เน้นการใช้งาน LTC4287 ร่วมกับโมดูลแหล่งจ่ายไฟ 54 V เป็น 12 V สองโมดูล ซึ่งสามารถรองรับกำลังไฟได้สูงสุด 4 kW นอกจากนี้ยังรวมถึงการสื่อสาร PMBus ที่สามารถเข้าถึงได้ผ่าน LTpowerPlay ^® (โดยใช้DC1613 ) เพื่อเพิ่มประสิทธิภาพในการควบคุมและตรวจสอบ

การบำรุงรักษาที่ราบรื่น

ในงานที่ต้องการการทำงานอย่างต่อเนื่อง การบำรุงรักษาตามกำหนดเวลาหรือการเปลี่ยนชิ้นส่วนมักเป็นสิ่งจำเป็น ตัวควบคุมการถอดเปลี่ยนขณะทำงาน (Hot Swap Controller) ที่มีการควบคุมกระแสไฟกระชากและการตรวจสอบแบบเรียลไทม์ ช่วยให้การเสียบและถอดแหล่งจ่ายไฟ (PSU) เป็นไปอย่างราบรื่น ซึ่งหมายความว่าสามารถดำเนินการบำรุงรักษาได้โดยไม่ต้องปิดระบบทั้งหมด ลดเวลาหยุดทำงานและเพิ่มความพร้อมใช้งานของระบบให้สูงสุด

ต้นทุนการเป็นเจ้าของที่ลดลง

ความสามารถในการเปลี่ยนชิ้นส่วนขณะทำงานโดยไม่ขัดจังหวะการทำงานของระบบ สามารถช่วยประหยัดค่าใช้จ่ายได้อย่างมาก โดยอาจลดต้นทุนได้ถึง 30% ถึง 50% การหยุดทำงานในแอปพลิเคชันที่สำคัญอาจส่งผลให้สูญเสียรายได้หรือประสิทธิภาพการทำงาน การนำตัวควบคุมการเปลี่ยนชิ้นส่วนขณะทำงานมาใช้ จะช่วยให้สามารถออกแบบระบบเพื่อลดหรือขจัดปัญหาการหยุดชะงักดังกล่าว ซึ่งจะช่วยลดต้นทุนโดยรวมในระยะยาว

ความอเนกประสงค์สำหรับการใช้งานที่หลากหลาย

ตัวควบคุมแบบถอดเปลี่ยนได้ขณะทำงาน (Hot Swap Controller) ไม่ได้จำกัดอยู่เฉพาะอุตสาหกรรมหรือการใช้งานใดโดยเฉพาะ สามารถนำไปบูรณาการเข้ากับระบบต่างๆ ได้หลากหลาย รวมถึงศูนย์ข้อมูล อุปกรณ์โทรคมนาคม ระบบอัตโนมัติทางอุตสาหกรรม และอื่นๆ ความสามารถในการปรับตัวทำให้สามารถป้องกันและควบคุมสถานการณ์ต่างๆ ได้หลากหลาย จึงเป็นโซลูชันอเนกประสงค์สำหรับการใช้งานในระดับระบบ

การตรวจสอบและรวบรวมข้อมูลแบบเรียลไทม์

นอกจากคุณสมบัติในการป้องกันแล้ว ตัวควบคุมแบบถอดเปลี่ยนขณะทำงาน (Hot Swap Controller) ยังมีคุณสมบัติในการตรวจสอบแบบเรียลไทม์ ซึ่งให้ข้อมูลมากมาย ข้อมูลเหล่านี้มีค่าอย่างยิ่งสำหรับการวินิจฉัยระบบ การเพิ่มประสิทธิภาพ และการบำรุงรักษาเชิงป้องกัน การวิเคราะห์ข้อมูลเหล่านี้ช่วยให้ผู้ดูแลระบบสามารถตัดสินใจได้อย่างชาญฉลาดและแก้ไขปัญหาที่อาจเกิดขึ้นได้ก่อนที่จะลุกลามใหญ่โต

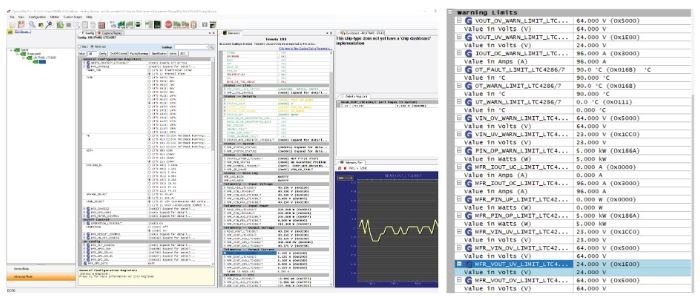

แอปพลิเคชันระบบนี้รวมเอาตัวควบคุมแบบถอดเปลี่ยนได้ทันที (hot swap controller) ที่ใช้โปรโตคอลการสื่อสาร PMBus (ดูรูปที่ 3) ซึ่งช่วยให้ผู้ใช้เข้าถึงได้ง่าย ทำให้สามารถทำงานต่างๆ เช่น การอ่านค่ารีจิสเตอร์ A/D การตรวจจับข้อผิดพลาด และการตอบสนองแบบเรียลไทม์ผ่านการขัดจังหวะ ALERT# เมื่อมีการกำหนดค่าพิน GPIO ที่อยู่รองของอุปกรณ์ PMBus จะถูกกำหนดโดยพิน ADR0 และ ADR1 ซึ่งแต่ละพินมีสามสถานะ (ต่อกับกราวด์, INTVCC หรือปล่อยว่าง) ทำให้มีที่อยู่ของอุปกรณ์ทั้งหมดเก้าที่อยู่

การออกแบบระบบที่เรียบง่าย

ตัวควบคุมการถอดเปลี่ยนขณะทำงาน (Hot Swap Controller) ที่มีคุณสมบัติครบครัน ช่วยลดความซับซ้อนในการออกแบบระบบ นักออกแบบสามารถพึ่งพาตัวควบคุมนี้ในการจัดการการถอดเปลี่ยนขณะทำงาน ซึ่งช่วยลดความซับซ้อนของส่วนอื่นๆ ของระบบ การลดความซับซ้อนนี้สามารถนำไปสู่รอบการพัฒนาที่รวดเร็วขึ้นและลดความพยายามในการออกแบบได้

ระบบแปลงไฟ 54 V เป็น 12 V ประสิทธิภาพทางไฟฟ้าและผลลัพธ์

ประสิทธิภาพของตัวควบคุมการถอดเปลี่ยนขณะทำงาน (Hot Swap Controller) ได้รับการประเมินภายใต้เงื่อนไขการทดสอบต่างๆ ในการออกแบบอ้างอิงระบบ:

พารามิเตอร์: ข้อมูลทางไฟฟ้าของระบบ แรงดัน
ไฟฟ้าขาเข้า: 40 V ถึง 60 V
กระแสโหลด: 0 A ถึง 130 A
อุณหภูมิในการทำงาน: 0°C ถึง 60°C

ในการประเมินตัวควบคุมการถอดเปลี่ยนขณะทำงาน (Hot Swap Controller) มีพารามิเตอร์และตัวชี้วัดสำคัญหลายประการที่ต้องพิจารณา ขึ้นอยู่กับข้อกำหนดเฉพาะของแอปพลิเคชัน ต่อไปนี้คือบางส่วนที่สำคัญที่ควรประเมิน:

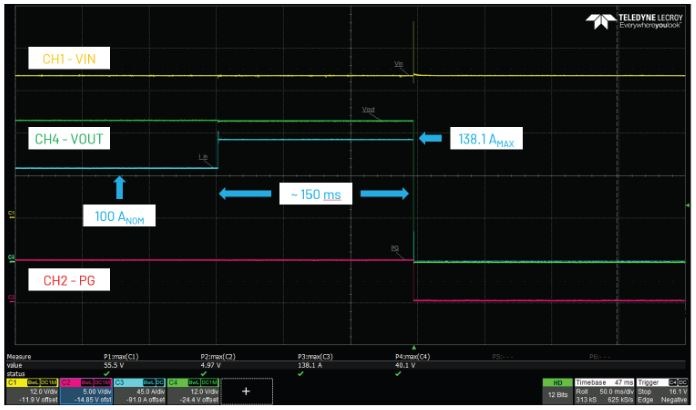

ระบบป้องกันกระแสเกิน

ตัวควบคุม Hot Swap ให้การป้องกันกระแสเกินที่แข็งแกร่งด้วยวิธีการหลายขั้นตอน ขั้นแรก จะใช้การจำกัดกระแสแบบแอคทีฟ (ACL) พร้อมค่าเกณฑ์ที่ตั้งไว้ล่วงหน้า

เมื่อกระแสโหลดเกินขีดจำกัดนี้ ตัวควบคุมจะปรับแรงดันเอาต์พุตโดยอัตโนมัติเพื่อลดกระแสและป้องกันไม่ให้กระแสเพิ่มขึ้นอีก ประการที่สอง ตัวเปรียบเทียบขีดจำกัดกระแสความเร็วสูงจะเสริมการทำงานของขีดจำกัดแบบแอคทีฟโดยการตอบสนองต่อกระแสเกินที่มีแอมพลิจูดสูงอย่างกะทันหัน เช่น การลัดวงจร มันจะดึงเกตของ MOSFET ลงอย่างรวดเร็วเพื่อจำกัดกระแสสูงสุดและป้องกันวงจรจากความเสียหาย สุดท้าย ตัวควบคุมรองรับการรายงานและกู้คืนข้อผิดพลาด ในกรณีที่เกิดกระแสเกิน มันจะรายงานข้อผิดพลาดผ่านพินอเนกประสงค์ (GPIO) ที่กำหนดไว้ ซึ่งสามารถเชื่อมต่อกับ LED เพื่อแสดงข้อผิดพลาดได้ เมื่อแก้ไขข้อผิดพลาดแล้ว มันจะช่วยให้การกู้คืนเป็นไปอย่างควบคุม โดยค่อยๆ คืนพลังงานให้กับโหลดเพื่อให้กลับสู่การทำงานปกติอย่างปลอดภัย รูปที่ 4 แสดงให้เห็นว่าการออกแบบอ้างอิงได้รับการตั้งโปรแกรมอย่างไรให้ตอบสนองอย่างรวดเร็วเมื่อกระแสสายเกิน 128 A และล็อคเอาต์พุตเพื่อป้องกันอันตรายที่อาจเกิดขึ้น เมื่อถึงขีดจำกัดกระแส พินข้อผิดพลาดของตัวควบคุม Hot Swap จะถูกเปิดใช้งาน

ระบบป้องกันการลัดวงจร

LTC4287 มาพร้อมกับระบบป้องกันการลัดวงจรแบบหลายขั้นตอน เพื่อความปลอดภัยของโมดูล PSU ในระหว่างเหตุการณ์ลัดวงจร ประการแรก มันมีการตอบสนองทันทีต่อการลัดวงจร ด้วยตัวเปรียบเทียบจำกัดกระแสที่รวดเร็ว ซึ่งจะตอบสนองต่อสภาวะการลัดวงจรที่เกิดขึ้นอย่างฉับพลันและมีแอมพลิจูดสูงได้อย่างรวดเร็ว โดยจะดึงเกตสวิตช์ MOSFET ลงอย่างรวดเร็วเพื่อจำกัดกระแสสูงสุดและป้องกันวงจร นอกจากนี้ ยังมีการใช้กลไกจำกัดกระแสแบบแอคทีฟ โดยกำหนดเกณฑ์จำกัดกระแสไว้ล่วงหน้าสำหรับการทำงานปกติ หากกระแสลัดวงจรเกินเกณฑ์นี้ ตัวควบคุมจะเข้าแทรกแซงโดยการปรับแรงดันเอาต์พุตเพื่อลดกระแสลงสู่ระดับที่ปลอดภัย

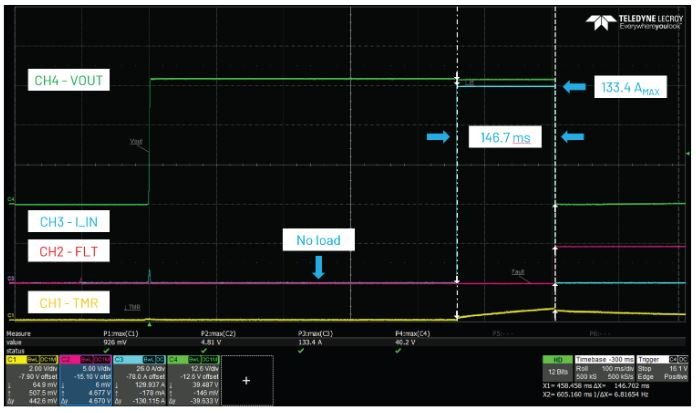

ในกรณีที่เกิดไฟฟ้าลัดวงจรระหว่างการทำงานปกติ ดังแสดงในรูปที่ 5 ตัวควบคุม Hot Swap จะให้การป้องกันทันทีโดยการตัดการเชื่อมต่ออินพุตออกจากเอาต์พุตทันที จากนั้นจะส่งสัญญาณบ่งชี้ว่าเกิดข้อผิดพลาดขึ้น ซึ่งแสดงโดยสัญญาณ Fault and Power Good (PGOOD) วิธีนี้ช่วยให้มั่นใจได้ว่ามีการแยกวงจรระหว่างสายอินพุตอย่างเพียงพอ วิธีการที่ครอบคลุมนี้รับประกันความปลอดภัยและความยืดหยุ่นของระบบในระหว่างสถานการณ์ไฟฟ้าลัดวงจร

การควบคุมกระแสไฟกระชาก

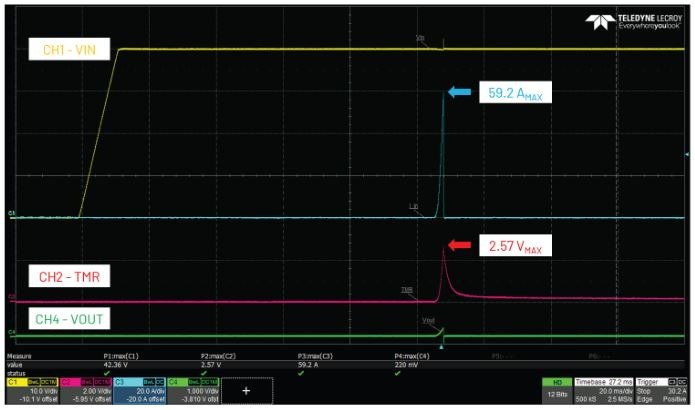

ระบบจัดการกระแสไฟกระชากเนื่องจากความร้อนถูกรวมเข้ากับตัวควบคุมการถอดเปลี่ยนขณะทำงาน (Hot Swap Controller) เพื่อจำกัดความผิดพลาดที่เกี่ยวข้องกับความร้อนใน FET ที่ถอดเปลี่ยนขณะทำงาน ซึ่งมีกระแสไฟกระชากระหว่างการเปิดเครื่อง ทำให้มั่นใจได้ว่าการเริ่มต้นทำงานนั้นปลอดภัย ระบบจะตรวจจับการเพิ่มขึ้นของกระแสโดยการวัดแรงดันไฟฟ้าคร่อมตัวต้านทานตรวจจับกระแสที่ต่ออนุกรม วงจรซอฟต์สตาร์ทจะค่อยๆ เพิ่มแรงดันเอาต์พุต ลดอัตราการเพิ่มขึ้นของแรงดันและกระแสไฟกระชากที่ละเมิดพื้นที่การทำงานที่ปลอดภัย (SOA) ของ MOSFET เมื่อตรวจพบการลัดวงจรขณะเริ่มต้นทำงาน เอาต์พุตของตัวจับเวลา SOA ที่ตั้งโปรแกรมไว้ในขาตัวจับเวลา (TMR) จะค่อยๆ เพิ่มขึ้นจนถึงค่าเกณฑ์ TMR ที่มากกว่า 2.56 V ตัวควบคุมการถอดเปลี่ยนขณะทำงานจะตัดการเชื่อมต่อสายโดยอัตโนมัติโดยไม่เปิดใช้งาน MOSFET ป้องกัน ดังแสดงในรูปที่ 6 ซึ่งจะช่วยให้มั่นใจได้ว่าระบบทำงานได้อย่างปลอดภัย องค์ประกอบที่สำคัญเหล่านี้ส่งผลให้การเปิดเครื่องราบรื่นและเป็นระเบียบ ช่วยเพิ่มความน่าเชื่อถือและอายุการใช้งานของระบบ ในขณะเดียวกันก็ลดแรงดันไฟฟ้ากระชากและกระแสไฟเกิน

โดยสรุปแล้ว ตัวควบคุมการถอดเปลี่ยนขณะทำงาน (Hot Swap Controller) ช่วยให้การเริ่มต้นระบบเป็นไปอย่างปลอดภัยโดยการจัดการกระแสไฟกระชากเนื่องจากความร้อนและจำกัดไฟเกิน มันใช้ตัวต้านทานตรวจจับกระแสเพื่อตรวจจับการเพิ่มขึ้นของกระแส มีวงจรสตาร์ทแบบนุ่มนวลเพื่อลดไฟกระชาก และตัดการเชื่อมต่อสายโดยอัตโนมัติในกรณีที่เกิดการลัดวงจรขณะเริ่มต้นระบบ ซึ่งช่วยเพิ่มความปลอดภัยของระบบ องค์ประกอบเหล่านี้รับประกันการเปิดระบบที่ราบรื่น ช่วยเพิ่มความน่าเชื่อถือและอายุการใช้งานของระบบ พร้อมทั้งลดไฟกระชาก

การตรวจสอบแรงดันไฟฟ้า

ตัวควบคุมการถอดเปลี่ยนขณะทำงาน (Hot Swap Controller) มีระบบตรวจสอบแรงดันไฟฟ้าในตัว ทำให้มั่นใจได้ว่าแรงดันไฟฟ้าขาเข้า 54 V สำหรับระบบใช้งาน 12 V นั้นปลอดภัยและเสถียร โดยจะตรวจสอบระดับแรงดันไฟฟ้าอย่างต่อเนื่องเพื่อตรวจจับแรงดันไฟฟ้าต่ำเกินไปและสูงเกินไป ซึ่งเป็นการป้องกันที่สำคัญ มันจะประเมินทั้งแรงดันไฟฟ้าขาเข้าและขาออกหลังจาก MOSFET ที่ถอดเปลี่ยนขณะทำงาน และจะตอบสนองเมื่อแรงดันไฟฟ้าลดลงต่ำกว่าเกณฑ์แรงดันไฟฟ้าต่ำเกินไป เพื่อป้องกันปัญหาในการทำงาน ในทำนองเดียวกัน หากตรวจพบแรงดันไฟฟ้าเกินขีดจำกัดแรงดันไฟฟ้าสูงเกินไป มันจะเริ่มมาตรการป้องกันเพื่อปกป้องส่วนประกอบจากความเสียหายที่อาจเกิดขึ้น การตอบสนองเชิงรุกนี้ช่วยให้มั่นใจได้ถึงความน่าเชื่อถือและความทนทานของระบบโดยการป้องกันปัญหาด้านประสิทธิภาพที่เกิดจากความผันผวนของแรงดันไฟฟ้า ข้อมูลการตรวจสอบแรงดันไฟฟ้าจะถูกจัดเก็บไว้ใน EEPROM ในตัวของตัวควบคุม

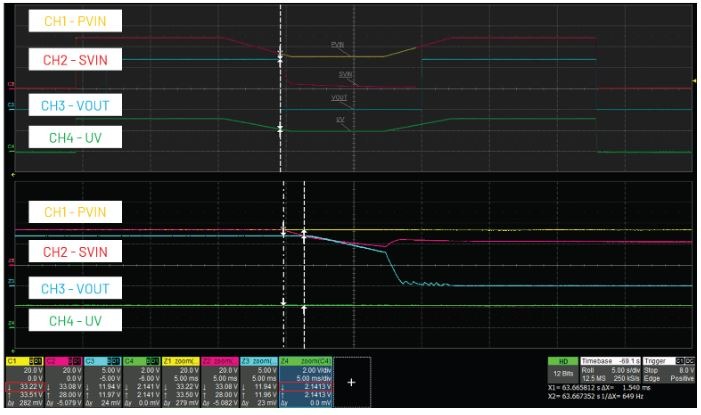

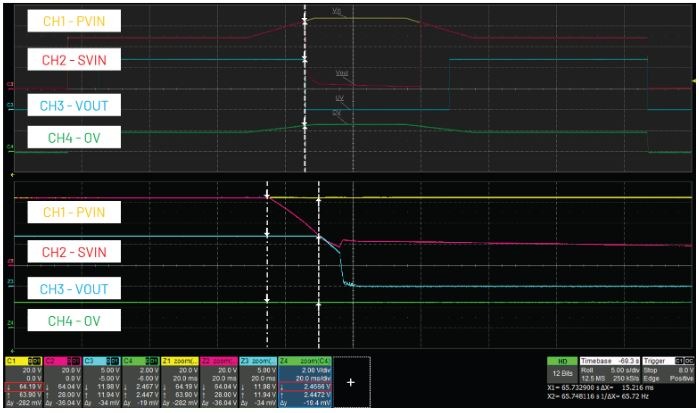

ภาพที่ 7 แสดงกลไกการป้องกันแรงดันไฟต่ำของตัวควบคุมการถอดเปลี่ยนขณะทำงาน ซึ่งจะปิดการทำงานของอุปกรณ์เมื่อแรงดันไฟที่ขา UV ลดลงต่ำกว่าค่าเกณฑ์ (วัดได้ที่ 2.14 V เทียบเท่ากับแรงดันไฟ PVIN ที่ 33 V) ในทางกลับกัน ภาพที่ 8 แสดงกลไกการป้องกันแรงดันไฟสูง ซึ่งจะปิดการทำงานของอุปกรณ์เมื่อแรงดันไฟที่ขา OV เกินค่าเกณฑ์ (วัดได้ที่ 2.47 V เทียบเท่ากับแรงดันไฟ PVIN ที่ 64 V) ตัวควบคุมจะลองทำงานใหม่และกู้คืนโดยอัตโนมัติเมื่อแรงดันไฟขาเข้ากลับสู่สภาวะปกติ สามารถปรับค่าเกณฑ์ได้โดยการแก้ไขค่าตัวต้านทานแบ่งแรงดันที่ขา UV และ OV

การตรวจสอบอุณหภูมิ

LTC4287 ใช้ทรานซิสเตอร์ระยะไกลเป็นเซ็นเซอร์เพื่อตรวจสอบอุณหภูมิแบบเรียลไทม์ ซึ่งช่วยให้สามารถรวบรวมข้อมูลอุณหภูมิเพื่อประเมินและปกป้องสุขภาพของระบบได้

การรายงานและการแสดงข้อผิดพลาด

ด้วยความช่วยเหลือจาก LTpowerPlay ตัวควบคุมการถอดเปลี่ยนอุปกรณ์ขณะทำงาน (Hot Swap Controller) จะตรวจสอบและแก้ไขข้อผิดพลาดและความผิดปกติในระบบได้อย่างมีประสิทธิภาพ ทำให้การจัดการและการบำรุงรักษาเป็นไปอย่างมีประสิทธิผล

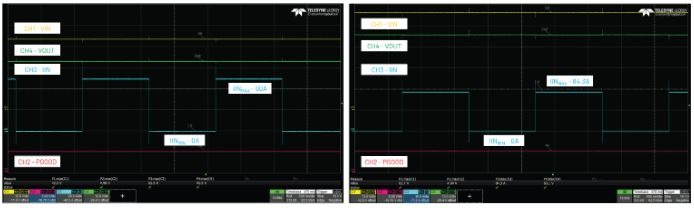

การตอบสนองต่อการเปลี่ยนแปลงของโหลด

ตัวควบคุม Hot Swap โดดเด่นในด้านการตอบสนองต่อการเปลี่ยนแปลงอย่างฉับพลัน ช่วยให้ระบบมีเสถียรภาพในระหว่างการเปลี่ยนแปลงโหลดแบบไดนามิก โดยจะตรวจสอบแรงดันเอาต์พุตอย่างต่อเนื่อง ป้องกันความผันผวนของแรงดัน และปกป้องชิ้นส่วนที่ไวต่อการเปลี่ยนแปลงในระบบ ดังแสดงในรูปที่ 9

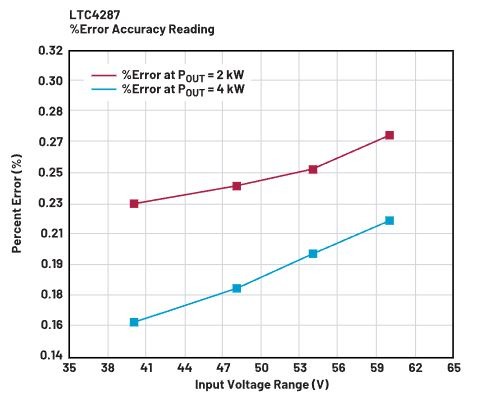

ความถูกต้องและความแม่นยำ

ตัวควบคุมแบบถอดเปลี่ยนขณะทำงาน (Hot Swap Controller) ให้ความถูกต้องและเที่ยงตรงด้วยการผสมผสานของส่วนประกอบคุณภาพสูง การสอบเทียบ การชดเชยอุณหภูมิ การลดสัญญาณรบกวน วงจรป้อนกลับ และการสื่อสารดิจิทัล คุณสมบัติเหล่านี้ร่วมกันรับประกันการวัดที่เชื่อถือได้และสม่ำเสมอ ซึ่งมีส่วนช่วยให้ระบบโดยรวมมีความถูกต้องและเที่ยงตรง รูปที่ 10 แสดงการเปรียบเทียบค่ากำลังไฟฟ้าขาออกของ LTC4287 กับข้อมูลที่วัดได้จากอุปกรณ์ทดสอบ

ขั้นตอนการสอบเทียบมีความสำคัญอย่างยิ่งต่อการรับรองความถูกต้องและความแม่นยำของการวัดค่าตัวควบคุมแบบถอดเปลี่ยนขณะทำงาน ซึ่งเป็นสิ่งจำเป็นในระบบที่ต้องการข้อมูลที่เชื่อถือได้และสม่ำเสมอ การสอบเทียบตัวควบคุมระหว่างการผลิตและการนำเสนอตัวเลือกการสอบเทียบแก่ผู้ใช้ ทำให้ LTC4287 ให้การวัดแรงดันและกระแสไฟฟ้าที่มีความแม่นยำสูง ซึ่งมีส่วนช่วยให้ประสิทธิภาพและความน่าเชื่อถือโดยรวมของระบบและโมดูล PSU ดีขึ้น

ด้วยการประเมินพารามิเตอร์และเงื่อนไขการทดสอบที่มีอยู่อย่างรอบคอบ ตัวควบคุมแบบถอดเปลี่ยนขณะทำงานนี้จึงตรงตามข้อกำหนดของระบบการใช้งานและแอปพลิเคชันกระแสไฟฟ้าสูงอื่นๆ

นอกจากนี้ สิ่งสำคัญคือต้องพิจารณาการรวมวงจรเสริมที่แข็งแรงซึ่งสามารถจ่ายไฟให้กับอุปกรณ์ต่อพ่วงภายในระบบได้อย่างมีประสิทธิภาพ ในการใช้งานระบบ การออกแบบได้ใช้LT8631  เพื่อให้แรงดันไฟฟ้า 5 V ที่เสถียร และLT3009  เพื่อให้มั่นใจได้ว่าแหล่งจ่ายไฟ 3.3 V เชื่อถือได้

บทสรุป

ตัวควบคุมการสลับอุปกรณ์ขณะทำงาน (Hot Swap Controller) รุ่น LTC4287 จาก Analog Devices เป็นอุปกรณ์จัดการพลังงานประสิทธิภาพสูงที่ช่วยเพิ่มความน่าเชื่อถือของระบบ ลดเวลาหยุดทำงาน และมอบประโยชน์มากมายในระดับระบบ ความสามารถในการป้องกันความผิดพลาด ควบคุมกระแสไฟกระชาก และการตรวจสอบแบบเรียลไทม์ ทำให้เป็นส่วนประกอบสำคัญในแอปพลิเคชันที่สำคัญในอุตสาหกรรมต่างๆ การรวมตัวควบคุมการสลับอุปกรณ์ขณะทำงานนี้ช่วยให้นักออกแบบระบบมั่นใจได้ว่าการสลับอุปกรณ์ขณะทำงานจะราบรื่นและมีประสิทธิภาพ ส่งผลให้ระบบมีความพร้อมใช้งานที่ดีขึ้นและลดต้นทุนรวมในการเป็นเจ้าของ

นอกจากนี้ บทความนี้ยังเป็นการแนะนำการออกแบบอ้างอิงโมดูลแหล่งจ่ายไฟ 54 V เป็น 12 V โดยทีมงานมุ่งมั่นที่จะนำเสนอเนื้อหาที่ครอบคลุมซึ่งกล่าวถึงข้อดีและประโยชน์ของโมดูลนี้อย่างละเอียด
