ไดโอดแบบฟื้นตัวเร็วเป็นส่วนประกอบที่ขาดไม่ได้และมีความสำคัญในวงจรไฟฟ้ากำลัง แต่การเลือกใช้งานที่ไม่เหมาะสมอาจทำให้เกิดความร้อนสูงเกินไปและปัญหาความเข้ากันได้ทางแม่เหล็กไฟฟ้า (EMC) ในวงจร บทความนี้เริ่มต้นด้วยการอธิบายลักษณะพื้นฐานและพารามิเตอร์หลักของไดโอดแบบฟื้นตัวเร็ว วิเคราะห์สถานะการทำงาน และนำเสนอหลักการและแนวทางในการเลือกใช้ไดโอดแบบฟื้นตัวเร็ว

ไดโอดฟื้นตัวเร็วคืออะไร?

ไดโอดฟื้นตัวเร็ว (Fast Recovery Diode หรือ FRD) คือไดโอดที่มีเวลาฟื้นตัวย้อนกลับที่รวดเร็ว มีการใช้งานอย่างแพร่หลายในวงจรแหล่งจ่ายไฟและวงจรสวิตชิ่งความเร็วสูง ช่วยเพิ่มประสิทธิภาพการเรียงกระแส ลดสัญญาณรบกวนในแหล่งจ่ายไฟ ลดการสูญเสียจากการสวิตชิ่ง และเพิ่มความน่าเชื่อถือและเสถียรภาพของวงจร บทความนี้จะกล่าวถึงบทบาทของไดโอดฟื้นตัวเร็วโดยละเอียดจากแง่มุมต่างๆ ดังต่อไปนี้

โครงสร้างพื้นฐานของไดโอดฟื้นตัวเร็ว

รอยต่อ PN ของไดโอด (ที่เกิดจากสารกึ่งตัวนำที่ผ่านการเจือสาร) เกิดจากการทำให้สารกึ่งตัวนำบริสุทธิ์ทั้งสองด้านมีคุณสมบัติแตกต่างกัน โดยด้านหนึ่งเป็นสารกึ่งตัวนำชนิด P และอีกด้านหนึ่งเป็นสารกึ่งตัวนำชนิด N บริเวณรอยต่อของสารกึ่งตัวนำทั้งสองชนิดจะเกิดบริเวณพิเศษที่มีความนำไฟฟ้าต่ำมาก ซึ่งเรียกว่ารอยต่อ PN คุณสมบัติหลักของรอยต่อ PN คือการนำไฟฟ้าแบบทิศทางเดียว

ชิปที่มีรอยต่อ PN ถูกบรรจุอยู่ในวัสดุบรรจุภัณฑ์ เช่น พลาสติก แก้ว หรือโลหะ และมีการเพิ่มขั้วไฟฟ้าเพื่อสร้างเป็นไดโอดสารกึ่งตัวนำ ขั้วไฟฟ้าที่ต่อออกมาจากบริเวณ P คือแอโนด (A) และขั้วไฟฟ้าที่ต่อออกมาจากบริเวณ N คือแคโทด (K)

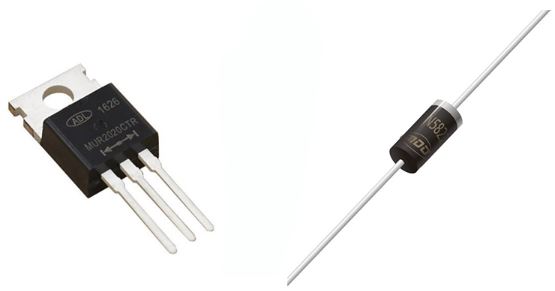

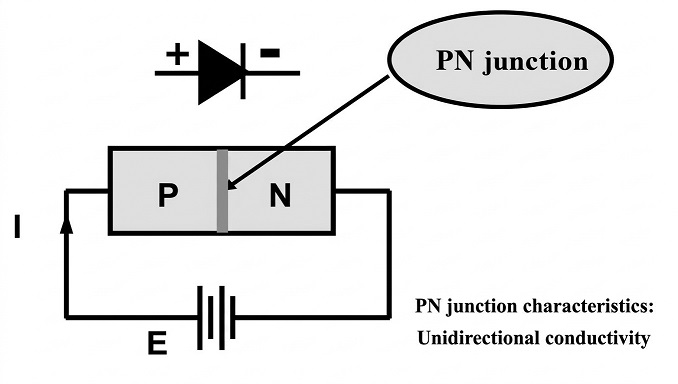

เมื่อจ่ายแรงดันไบแอสตรงให้กับไดโอด รอยต่อ PN จะแคบลง กระแสตรงมีขนาดใหญ่ ความต้านทานในทิศทางตรงมีค่าต่ำ และไดโอดจะอยู่ในสถานะนำกระแส เมื่อจ่ายแรงดันไบแอสกลับให้กับไดโอด รอยต่อ PN จะกว้างขึ้น กระแสย้อนกลับมีขนาดเล็ก และความต้านทานในทิศทางกลับมีค่าสูง โครงสร้างแสดงในรูปด้านล่าง

หลักการทำงานของไดโอดฟื้นตัวเร็วในวงจรไฟฟ้า

เมื่อแรงดันไฟฟ้ากระแสสลับไหลผ่านวงจรเรียงกระแส แรงดันไฟฟ้าขาออกจะเปลี่ยนแปลงหลายครั้งในหนึ่งรอบ และเวลาฟื้นตัวย้อนกลับที่รวดเร็วของไดโอดฟื้นตัวเร็วจะช่วยให้มั่นใจได้ว่าไดโอดจะกลับเข้าสู่สถานะปิดกั้นได้อย่างรวดเร็วก่อนเริ่มรอบถัดไป ซึ่งช่วยลดความผันผวนของแรงดันไฟฟ้าขาออก

นอกจากนี้ ไดโอดฟื้นตัวเร็วยังมีข้อดีคือรองรับกระแสสูง มีกระแสรั่วไหลย้อนกลับต่ำ และมีค่าความจุต่ำ ซึ่งสามารถปรับปรุงประสิทธิภาพการเรียงกระแสและลดสัญญาณรบกวนของแหล่งจ่ายไฟได้

ในวงจรสวิตชิ่งความเร็วสูง ไดโอดแบบฟื้นตัวเร็ว (Fast Recovery Diode) ใช้เพื่อป้องกันอุปกรณ์อื่นๆ จากแรงดันย้อนกลับที่สูงเกินไปและกระแสย้อนกลับที่พุ่งสูงขึ้นเมื่อสวิตช์ปิดลงชั่วขณะ ตัวเหนี่ยวนำจะสร้างแรงดันเหนี่ยวนำย้อนกลับ และหากไม่มีไดโอดที่มีเวลาฟื้นตัวย้อนกลับเร็วคอยป้องกัน กระแสย้อนกลับอาจไหลผ่านอุปกรณ์อื่นๆ และทำให้เกิดความเสียหายได้ ไดโอดแบบฟื้นตัวเร็วสามารถตัดกระแสย้อนกลับได้อย่างรวดเร็วเพื่อป้องกันอุปกรณ์อื่นๆ

การเปรียบเทียบระหว่างไดโอดฟื้นตัวเร็วและไดโอดทั่วไป

เมื่อเปรียบเทียบกับไดโอดทั่วไป ไดโอดแบบฟื้นตัวเร็วมีข้อดีดังต่อไปนี้:

(1) เวลาฟื้นตัวย้อนกลับที่สั้นกว่า: เวลาฟื้นตัวย้อนกลับของไดโอดฟื้นตัวเร็วสามารถสั้นได้เพียงไม่กี่สิบ นาโนวินาที ในขณะที่ไดโอดทั่วไปอาจต้องใช้เวลาหลายไมโครวินาทีในการฟื้นตัวย้อนกลับ ทำให้ไดโอดฟื้นตัวเร็วเหมาะสำหรับการใช้งานในวงจรความถี่สูง ความเร็วสูง และความแม่นยำสูง

(2) เหมาะสำหรับวงจรสวิตชิ่งความเร็วสูง: เวลาฟื้นตัวย้อนกลับที่รวดเร็วและค่าความจุต่ำของไดโอดฟื้นตัวเร็ว ทำให้สามารถรองรับการสวิตชิ่งที่ความเร็วและความถี่สูงได้ ในขณะที่ไดโอดทั่วไปอาจไม่สามารถตอบสนองความต้องการเหล่านี้ได้

(3) ลดแรงดันพุ่งสูงสุดและการสั่น: แรงดันพุ่งสูงสุดของไดโอดฟื้นตัวเร็วจะมีการเปลี่ยนแปลงน้อยกว่าในระหว่างการฟื้นตัวแบบย้อนกลับ และมีแนวโน้มที่จะเกิดการสั่นความถี่สูงน้อยกว่า ในขณะที่ไดโอดทั่วไปมีแนวโน้มที่จะเกิดการสั่นความถี่สูงมากกว่าในระหว่างการฟื้นตัวแบบย้อนกลับ

(4) ปรับปรุงประสิทธิภาพการเรียงกระแส: เวลาฟื้นตัวย้อนกลับที่สั้นของไดโอดฟื้นตัวเร็วสามารถลดการสูญเสียจากการสวิตชิ่งและผลกระทบจากกระแสพุ่งสูงในวงจรไฟฟ้า ซึ่งช่วยปรับปรุงประสิทธิภาพการเรียงกระแส

วิธีเลือกไดโอดฟื้นตัวเร็ว

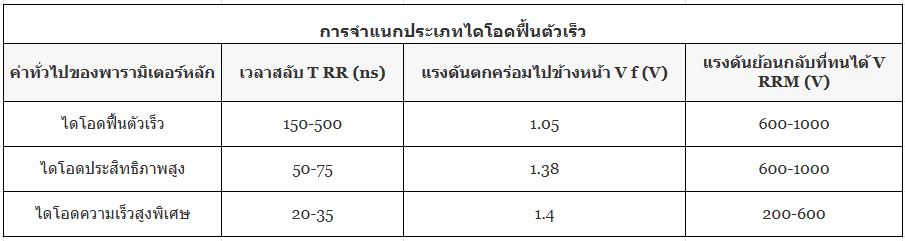

ปัจจุบันมีไดโอดแบบฟื้นตัวเร็วทั่วไปอยู่ 3 ซีรีส์ในท้องตลาด ได้แก่ ไดโอดแบบฟื้นตัวเร็ว (ซีรีส์ FR, Fast Recovery Rectifier), ไดโอดประสิทธิภาพสูง (ซีรีส์ HER, High Efficiency Rectifier) และไดโอดแบบฟื้นตัวเร็วพิเศษ (ซีรีส์ SF, Super Fast Rectifier) รายละเอียดพารามิเตอร์แสดงในตาราง

การเลือกใช้ไดโอดแบบฟื้นตัวเร็วในวงจรหลักมีจุดประสงค์เพื่อลดการใช้พลังงานของไดโอดในวงจร ป้องกันประสิทธิภาพการทำงานลดลง และลดการรบกวนทางแม่เหล็กไฟฟ้า ดังนั้นจึงจำเป็นต้องเลือกไดโอดแบบฟื้นตัวเร็วที่เหมาะสม โดยพิจารณาจากเวลาฟื้นตัวย้อนกลับ แรงดันตกคร่อมขณะไบแอสตรง และแรงดันทนย้อนกลับ

การเลือกเวลาฟื้นตัวย้อนกลับ (TRR)

ตามความถี่ในการทำงานของไดโอดในวงจร ควรเลือกไดโอดที่มีค่า TRR ต่ำที่สุด โดยทั่วไป ค่า TRR สามารถประมาณได้จากส่วนกลับของความถี่/100 (ns) ตัวอย่างเช่น ในวงจรความถี่ 100 kHz ควรเลือกไดโอดที่มีเวลาฟื้นตัวย้อนกลับต่ำกว่า 100 ns

ในขณะเดียวกัน ควรเลือกไดโอดที่มีลักษณะการฟื้นตัวแบบ “นุ่มนวล” ด้วย โดยทั่วไป “ค่าสัมประสิทธิ์ความนุ่มนวล” จะไม่ระบุไว้ในข้อมูลจำเพาะของผู้ผลิต หากวงจรใช้งานมีข้อกำหนดด้าน EMC และสัญญาณรบกวนความถี่สูง สามารถเลือกไดโอดที่มีลักษณะการฟื้นตัวแบบ “นุ่มนวล” มากกว่าได้โดยการทดสอบเส้นโค้งการฟื้นตัวย้อนกลับ

การเลือกค่าแรงดันตกคร่อมไปข้างหน้า VF

ควรเลือกไดโอดที่มีค่า VF ต่ำ เพื่อลดการใช้พลังงานขณะนำกระแส ค่า VF ต่ำเป็นปัจจัยสำคัญในการลดการเกิดความร้อนและการใช้พลังงานในวงจรที่มีความถี่ในการสวิตชิ่งต่ำ อย่างไรก็ตาม ค่า VF และ TRR มีความสัมพันธ์แบบผกผัน ดังนั้น ในวงจรที่มีความถี่ต่ำ หากค่า TRR ของไดโอดแบบฟื้นตัวเร็วทั่วไปสามารถตอบสนองความต้องการของวงจรได้ ก็ไม่จำเป็นต้องเลือกไดโอดแบบฟื้นตัวเร็วพิเศษ เพื่อหลีกเลี่ยงการเพิ่มการใช้พลังงานขณะนำกระแส

การเลือกแรงดันย้อนกลับที่เหมาะสม

ในการเลือกไดโอดแบบฟื้นตัวเร็ว นักออกแบบวงจรโดยทั่วไปจะเลือกไดโอดที่มีค่า TRR ต่ำ (การสูญเสียจากการสวิตชิ่งต่ำ) ค่า VF ต่ำ (การสูญเสียจากการนำกระแสต่ำ) และค่า VRRM สูง (แรงดันย้อนกลับสูง)

ยิ่งค่าแรงดันย้อนกลับ VRRM ของไดโอดแบบฟื้นตัวเร็วมีค่าสูง ค่า VF ก็มีแนวโน้มสูงขึ้น โดยทั่วไป การเลือกแรงดันย้อนกลับที่มีค่าเผื่อมากกว่า 50% ก็เพียงพอแล้ว หากกระแสใช้งานของไดโอดในวงจรมีค่าน้อย และการสูญเสียจากการนำกระแสไม่มาก เพื่อเพิ่มความสามารถในการทนต่อแรงดันไฟกระชาก สามารถเลือกไดโอดที่มีค่าแรงดันย้อนกลับสูงกว่าได้ โดยไม่จำเป็นต้องคำนึงถึงค่าแรงดันตกคร่อมไปข้างหน้า VF มากนัก

การประยุกต์ใช้ไดโอดฟื้นตัวเร็ว

ไดโอดแบบฟื้นตัวเร็วส่วนใหญ่ใช้ในวงจรจ่ายไฟและวงจรสวิตชิ่งความเร็วสูง เช่น แหล่งจ่ายไฟแบบสวิตชิ่ง วงจรเรียงกระแสแบบฟื้นตัวเร็ว ตัวแปลงความถี่ การควบคุมมอเตอร์ และอื่นๆ กรณีการใช้งานเฉพาะมีดังต่อไปนี้:

(1) การควบคุมการแปลงความถี่: ด้วยการพัฒนาของระบบการผลิตอัจฉริยะสมัยใหม่ จึงมีการใช้งานการควบคุมการขับเคลื่อนมอเตอร์ AC อย่างแพร่หลาย เนื่องจากมอเตอร์ AC มีประสิทธิภาพในการส่งกำลังสูง ทำงานได้อย่างเสถียร และสามารถปรับให้เข้ากับความต้องการของโหลดที่หลากหลาย จึงมีการใช้งานเพิ่มขึ้นอย่างต่อเนื่อง ในฐานะส่วนประกอบสำคัญในตัวแปลงความถี่ ไดโอดฟื้นตัวเร็วสามารถช่วยให้ระบบควบคุมทั้งหมดมีความแม่นยำและตอบสนองต่อการเปลี่ยนแปลงได้ดีขึ้น

(2) แหล่งจ่ายไฟแบบสวิตชิ่ง: แหล่งจ่ายไฟแบบสวิตชิ่งเป็นแหล่งจ่ายไฟประเภทสำคัญในอุปกรณ์อิเล็กทรอนิกส์สมัยใหม่ และมักใช้ในผลิตภัณฑ์อิเล็กทรอนิกส์ดิจิทัล เช่น คอมพิวเตอร์และโทรศัพท์มือถือ เนื่องจากแหล่งจ่ายไฟแบบสวิตชิ่งต้องทำงานในโหมดสวิตชิ่งความเร็วสูง จึงต้องใช้ไดโอดแบบฟื้นตัวเร็วเพื่อลดการรบกวนจากการสวิตชิ่งและแรงดันย้อนกลับ

(3) วงจรเรียงกระแสแบบฟื้นตัวเร็ว: ในการพัฒนาเทคโนโลยีสารกึ่งตัวนำ ไดโอดแบบฟื้นตัวเร็วได้เข้ามาแทนที่ไดโอด Schottky ในการใช้งานบางประเภท และกลายเป็นตัวเลือกที่เหมาะสมสำหรับวงจรเรียงกระแสความถี่สูง สามารถลดสัญญาณรบกวนจากการสวิตชิ่ง ลดการสูญเสียจากการสวิตชิ่ง และปรับปรุงประสิทธิภาพการใช้พลังงาน

แนวโน้มการพัฒนาในอนาคตของไดโอดฟื้นตัวเร็ว

ด้วยการพัฒนาอย่างต่อเนื่องของเทคโนโลยีอิเล็กทรอนิกส์ ความต้องการไดโอดแบบฟื้นตัวเร็วจึงสูงขึ้นเรื่อยๆ ในอนาคต ไดโอดแบบฟื้นตัวเร็วจะมีแนวโน้มการพัฒนาดังต่อไปนี้:

(1) เพิ่มความหนาแน่นของกระแสไฟฟ้า: เพิ่มความหนาแน่นของกระแสของไดโอดฟื้นตัวเร็วเพื่อให้เหมาะกับแหล่งจ่ายไฟกำลังสูงและการใช้งานด้านสวิตชิ่ง

(2) ลดกระแสรั่วไหลย้อนกลับ: ลดกระแสรั่วไหลย้อนกลับของไดโอดฟื้นตัวเร็ว และปรับปรุงความน่าเชื่อถือและเสถียรภาพ

(3) เพิ่มความเร็วในการสวิตชิ่งอย่างต่อเนื่อง: ปรับปรุงเวลาฟื้นตัวย้อนกลับและความเร็วในการสวิตชิ่งของไดโอดฟื้นตัวเร็ว เพื่อให้เหมาะกับการใช้งานสวิตชิ่งที่ความถี่สูงขึ้น

(4) ปรับปรุงความทนทานต่อรังสี: ปรับปรุงความทนทานต่อรังสีของไดโอดฟื้นตัวเร็ว เพื่อให้ตรงตามข้อกำหนดด้านสภาพแวดล้อมที่เข้มงวดมากขึ้น

โดยสรุปแล้ว ไดโอดแบบฟื้นตัวเร็วมีข้อดีหลายประการ เช่น เวลาฟื้นตัวย้อนกลับที่รวดเร็ว กระแสรั่วไหลย้อนกลับต่ำ และค่าความจุต่ำ เป็นต้น และมีการใช้งานอย่างแพร่หลายในวงจรแหล่งจ่ายไฟและวงจรสวิตชิ่งความเร็วสูง ในอนาคต ด้วยความก้าวหน้าอย่างต่อเนื่องของเทคโนโลยีอิเล็กทรอนิกส์ ไดโอดแบบฟื้นตัวเร็วจะยังคงมีบทบาทสำคัญต่อไป

บทสรุป

การเลือกใช้ไดโอดที่มีการฟื้นตัวเร็วในวงจรจำเป็นต้องคำนึงถึงการลดการสูญเสียพลังงานและความร้อน รวมถึงการป้องกันการรบกวนทางแม่เหล็กไฟฟ้า วิธีหนึ่งคือการเลือกค่า TRR ที่เหมาะสมตามความถี่ในการทำงานของวงจร โดยทั่วไปแล้ว ลักษณะเส้นโค้งการฟื้นตัวที่นุ่มนวลกว่าจะช่วยลดการรบกวนได้ อีกวิธีหนึ่งคือการเลือกไดโอดที่มีค่า VF ต่ำ และในขณะเดียวกันควรเลือกค่าแรงดันทนย้อนกลับ VRRM ให้เหมาะสมและมีค่ามากพอสำหรับสภาวะการทำงานของวงจร

ควรสังเกตว่าค่า TRR จะเพิ่มขึ้นตามอุณหภูมิ ดังนั้นจึงต้องพิจารณาการเปลี่ยนแปลงของค่า TRR ที่อุณหภูมิสูงระหว่างการใช้งานด้วย
