ไดโอดซีเนอร์ (มักเรียกว่า “ไดโอดแรงดันคงที่”) เป็นอุปกรณ์เซมิคอนดักเตอร์ที่รักษาแรงดันคงที่คร่อมไดโอดเมื่อแรงดันไบแอสย้อนกลับสูงกว่าแรงดันพังทลายที่กำหนดไว้ มันใช้ประโยชน์จากสิ่งที่เรียกว่า “การพังทลายของซีเนอร์” (หรือ “เอฟเฟกต์ซีเนอร์”) ซึ่งไดโอดทั่วไปมักไม่แสดงออกมา ตัวอย่างเช่น ในวงจรแหล่งจ่ายไฟหรือวงจรเซ็นเซอร์ ไดโอดซีเนอร์สามารถป้องกันแรงดันไฟกระชากชั่วขณะ รักษาเสถียรภาพแรงดันเอาต์พุต และยังทำหน้าที่เป็นตัวควบคุมแรงดันอย่างง่ายได้อีกด้วย ในที่นี้ เราจะสำรวจวิธีการทำงานของไดโอดซีเนอร์ วิธีที่มันให้แรงดันคงที่คร่อมขั้วของมัน และวิธีที่มันสามารถให้การป้องกันแรงดันเกิน การอ้างอิงแรงดันไฟต่ำ และอื่นๆ

หลักการพื้นฐานของไดโอดซีเนอร์

เพื่อให้เข้าใจอย่างถ่องแท้ว่าเหตุใดไดโอดซีเนอร์จึงแสดงคุณลักษณะแรงดันพังทลายย้อนกลับที่ไม่เหมือนใคร จำเป็นต้องเปรียบเทียบกับไดโอดทั่วไป จากนั้นจึงตรวจสอบโครงสร้างภายในและลักษณะต่างๆ ของไดโอดชนิดซีเนอร์ ไดโอดเหล่านี้สามารถจำกัดแรงดันอินพุตให้อยู่ที่แรงดันซีเนอร์ที่กำหนด (ที่เรียกว่าบริเวณพังทลายของซีเนอร์) จึงมีบทบาทหลายอย่างในวงจรอิเล็กทรอนิกส์ ตั้งแต่การรักษาเสถียรภาพแรงดันโหลดไปจนถึงการป้องกันแรงดันเกิน

คำจำกัดความและหลักการพื้นฐานของไดโอดซีเนอร์

ไดโอดซีเนอร์ได้รับการออกแบบมาโดยเฉพาะเพื่อให้กระแสไหลในทิศทางย้อนกลับได้เมื่อแรงดันย้อนกลับเกินค่าเกณฑ์การพังทลายของไดโอดที่กำหนดไว้ ค่าเกณฑ์นี้เรียกว่าแรงดันพังทลายของซีเนอร์ เมื่อแรงดันไบแอสย้อนกลับที่ตกคร่อมไดโอดเกินแรงดันพังทลายของซีเนอร์ บริเวณการพร่องภายในรอยต่อ pn จะยุบตัวลง ทำให้กระแสไหลได้ในขณะที่แรงดันที่ตกคร่อมไดโอดคงที่เกือบตลอดเวลา ในทางปฏิบัติ หมายความว่าหากแหล่งจ่ายไฟหรือจุดต่อวงจรอื่นมีแรงดันเกินค่าพิกัดของไดโอดซีเนอร์โดยไม่ตั้งใจ ไดโอดซีเนอร์จะนำกระแสอย่างมากในทิศทางย้อนกลับ ทำให้แรงดันตกคร่อมลดลงเหลือเพียงแรงดันที่เสถียรเท่านั้น

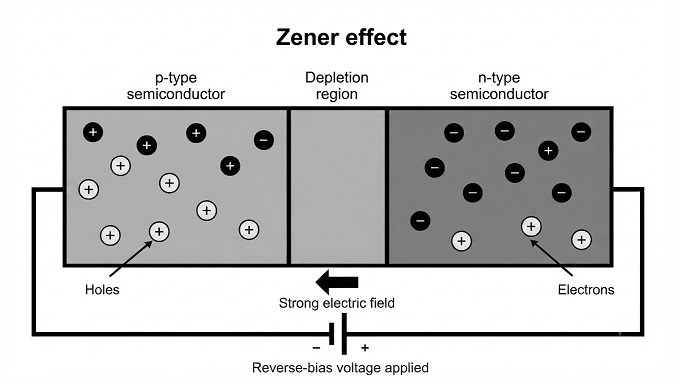

ไดโอดซีเนอร์ใช้ประโยชน์จากสนามไฟฟ้าสูงภายในรอยต่อ pn ที่มีการเจือสารอย่างหนาแน่น ซึ่งทำให้ปรากฏการณ์ซีเนอร์เด่นชัด พฤติกรรมนี้แตกต่างจากไดโอดทั่วไปซึ่งมักจะเสียหายอย่างรุนแรงภายใต้แรงดันย้อนกลับสูง คุณสมบัติพิเศษของไดโอดซีเนอร์คือความสามารถในการทำงานต่อไปได้แม้ภายใต้แรงดันย้อนกลับสูง โดยรักษาระดับแรงดันไฟฟ้าให้คงที่ระหว่างขั้วทั้งสอง

ความแตกต่างจากไดโอดทั่วไป

ไดโอดทั่วไปจะยอมให้กระแสไหลในทิศทางไบแอสตรงเป็นหลัก (จากแอโนดไปยังแคโทด) มันจะบล็อกกระแสในทิศทางย้อนกลับจนกว่าจะเกิดการพังทลาย ซึ่งโดยทั่วไปแล้วจะทำให้ไดโอดเสียหาย ในทางตรงกันข้าม ไดโอดซีเนอร์ถูกออกแบบมาโดยเจตนาให้เมื่อแรงดันไบแอสย้อนกลับเกินกว่าแรงดันซีเนอร์ที่กำหนดไว้ ไดโอดไม่เพียงแต่จะยังคงทำงานได้ แต่ยังคงอยู่ในบริเวณการพังทลายที่เสถียร กล่าวอีกนัยหนึ่ง ไดโอดปกติไม่ได้ถูกออกแบบมาให้รักษาแรงดันที่เสถียรในสภาวะพังทลายย้อนกลับ ในขณะที่ไดโอดซีเนอร์จะควบคุมแรงดันในสภาวะไบแอสย้อนกลับ

ในสภาวะไบแอสตรง ไดโอดซีเนอร์จะทำงานคล้ายกับไดโอดทั่วไป โดยแสดงแรงดันตกคร่อมในสภาวะไบแอสตรงประมาณ 0.7 โวลต์ในวงจรที่ใช้ซิลิคอนเป็นพื้นฐาน (แม้ว่าแรงดันจุดหักเหอาจแตกต่างกันไป) ความแตกต่างที่สำคัญคือ ไดโอดซีเนอร์ได้รับการปรับให้เหมาะสมเพื่อจำกัดแรงดันไบแอสย้อนกลับให้มีค่าคงที่เมื่อเกิดการแตกตัวของซีเนอร์ ทำให้เกิดผลเหมือนตัวควบคุมแรงดันหรือตัวเปลี่ยนแรงดันในวงจรอิเล็กทรอนิกส์หลายๆ วงจร

หลักการทำงานของไดโอดซีเนอร์

สิ่งที่ทำให้ไดโอดซีเนอร์มีความพิเศษอย่างแท้จริงคือ คุณสมบัติที่มันยอมให้กระแสไหลในทิศทางตรงกันข้ามได้ ในขณะที่รักษาระดับแรงดันคร่อมให้คงที่เกือบตลอดเวลา ในส่วนนี้ เราจะกล่าวถึงความแตกต่างระหว่างการพังทลายแบบซีเนอร์และการพังทลายแบบอะวาแลนซ์ วิธีที่แรงดันไบแอสย้อนกลับนำไปสู่ผลของตัวควบคุมแรงดันที่เสถียร และกลไกที่แท้จริงที่ไดโอดใช้ในการจำกัดแรงดันย้อนกลับให้อยู่ที่จุดที่กำหนดไว้

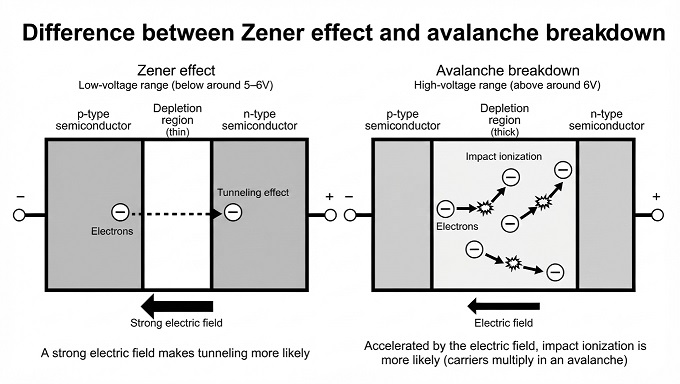

เอฟเฟกต์ Zener เทียบกับ Avalanche Breakdown

เมื่อแรงดันไบแอสย้อนกลับสูงขึ้นมากพอ ไดโอดจะเข้าสู่บริเวณพังทลายซึ่งกระแสไฟฟ้าปริมาณมากสามารถไหลผ่านได้ ในไดโอดซีเนอร์หลายตัวที่แรงดันต่ำกว่าประมาณ 5–6 โวลต์ ปรากฏการณ์ซีเนอร์จะเด่นกว่า ปรากฏการณ์นี้อาศัยการทะลุผ่านควอนตัมในรอยต่อ pn ที่มีการเจือสารอย่างหนาแน่น ทำให้กระแสไฟฟ้าไหลอย่างรวดเร็วที่แรงดันหัวเข่าโดยมีการเพิ่มขึ้นของแรงดันไดโอดเพียงเล็กน้อย

ที่แรงดันไฟฟ้าสูงกว่าประมาณ 6 โวลต์ จะเกิดการพังทลายแบบลูกโซ่ (avalanche breakdown) ซึ่งตัวนำไฟฟ้าจะได้รับพลังงานจากสนามไฟฟ้ามากพอที่จะสร้างคู่ของอิเล็กตรอนและโฮลเพิ่มเติม (การแตกตัวเป็นไอออนจากการชน) บริเวณการพังทลายแบบลูกโซ่นี้ยังจำกัดแรงดันย้อนกลับให้อยู่ในระดับที่คงที่ ในทางปฏิบัติ ไดโอดซีเนอร์ทั่วไปในช่วง 5–6 โวลต์ (หรือต่ำกว่า) จะอาศัยผลของซีเนอร์เป็นหลัก ในขณะที่ไดโอดที่มีแรงดันไฟฟ้าสูงกว่าจะอาศัยการพังทลายแบบลูกโซ่เป็นส่วนใหญ่ ไม่ว่าปรากฏการณ์ใดจะเด่นกว่า เรามักเรียกทั้งสองอย่างว่า "การพังทลายแบบซีเนอร์" เพราะไดโอดนั้นถูกจำหน่ายและระบุว่าเป็นไดโอดซีเนอร์

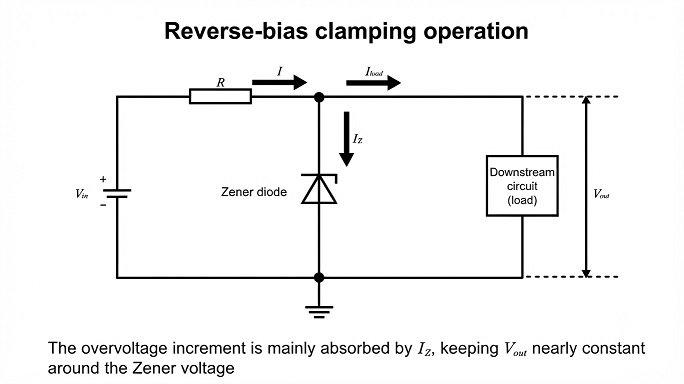

การทำงานแบบหน่วงไบแอสย้อนกลับ

ไดโอดซีเนอร์จะ "เปิด" ในทิศทางตรงกันข้ามเมื่อแรงดันย้อนกลับสูงกว่าแรงดันพังทลายของซีเนอร์ ก่อนถึงจุดนั้น กระแสที่ไหลในทิศทางตรงกันข้าม (ทิศทางย้อนกลับ) จะมีขนาดเล็กมาก เมื่อไดโอดเข้าสู่บริเวณพังทลายของซีเนอร์แล้ว แม้ว่าแรงดันย้อนกลับจะเพิ่มขึ้นอีก แรงดันคร่อมไดโอดเองก็จะไม่เพิ่มขึ้นอย่างมีนัยสำคัญ แต่กระแสจะไหลผ่านไดโอดมากขึ้น ทำให้แรงดันคร่อมไดโอดลดลงเหลือประมาณแรงดันซีเนอร์ที่กำหนดไว้

คุณสมบัตินี้มีประโยชน์เมื่อต้องการการป้องกันแรงดันเกิน หากวงจรเกิดแรงดันย้อนกลับสูง ไดโอดจะเข้าสู่สภาวะพังทลาย (breakdown) และระบายกระแสไฟฟ้าออกไปอย่างปลอดภัยเพื่อรักษาระดับแรงดันให้คงที่ เนื่องจากกระแสไฟฟ้าอาจมีขนาดใหญ่มาก จึงต้องคำนึงถึงพิกัดกำลังไฟฟ้าสูงสุดของไดโอด มิฉะนั้นการสูญเสียพลังงานมากเกินไปอาจทำให้ไดโอดเสียหายได้

พฤติกรรมการควบคุมแรงดันไฟฟ้า

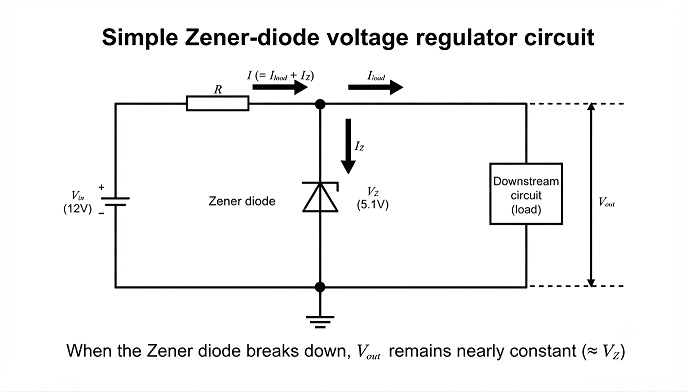

การใช้งานไดโอดซีเนอร์ที่นิยมอย่างหนึ่งคือการสร้างแรงดันเอาต์พุตที่เสถียรในวงจรแหล่งจ่ายไฟโดยใช้ส่วนประกอบน้อยที่สุด โดยการวางไดโอดซีเนอร์แบบไบแอสย้อนกลับคร่อมโหลด พร้อมกับตัวต้านทานอนุกรมเพื่อควบคุมกระแส คุณสามารถรักษาแรงดันเอาต์พุตให้คงที่เกือบเท่ากับแรงดันพิกัดของไดโอดซีเนอร์ได้ สมมติว่าคุณมีไดโอดซีเนอร์ 5.1 V และต้องการสร้างแรงดัน 5.1 V ที่เสถียรจากแหล่งจ่ายไฟอินพุต 12 V คุณเพิ่มตัวต้านทานอนุกรม โดยเลือกค่าของตัวต้านทานเพื่อให้กระแสที่ไหลผ่านไดโอดซีเนอร์ (บวกกับกระแสโหลด) ยังคงเพียงพอสำหรับการควบคุม แต่ไม่เกินพิกัดกระแสสูงสุดของไดโอด

ตัวอย่างเช่น เมื่อแรงดันอินพุตคือ_Vinและแรงดันซีเนอร์คือ_VZโดย ทั่วไปแล้ว ค่าตัวต้านทานอนุกรมRจะถูกเลือกโดย:

อาร์=ในใน–ในกับฉัน

โดยที่ III ต้องมีกระแสอย่างน้อยที่สุดที่จำเป็นต่อการรักษาระดับแรงดันของไดโอด บวกกับกระแสโหลดที่คาดการณ์ไว้ วงจรควบคุมแรงดันซีเนอร์แบบนี้ค่อนข้างตรงไปตรงมา แต่ก็อาจสูญเสียพลังงานในตัวต้านทานและไดโอดเมื่อแรงดันอินพุตหรือกระแสโหลดสูง ดังนั้นจึงมักใช้สำหรับการควบคุมแรงดันต่ำหรือระดับอ้างอิง

สรุป

ไดโอดซีเนอร์มีความสำคัญอย่างยิ่งในวงจรอิเล็กทรอนิกส์หลายวงจรที่ต้องการแรงดันอ้างอิงที่เสถียรหรือการป้องกันแรงดันเกินที่มีประสิทธิภาพ ด้วยการขับเคลื่อนไดโอดให้เกิดการแตกตัวแบบซีเนอร์โดยเจตนา นักออกแบบสามารถรักษาแรงดันเอาต์พุตให้คงที่ได้แม้ภายใต้สภาวะโหลดหรือแรงดันอินพุตที่เปลี่ยนแปลง ไม่ว่าคุณจะต้องการสร้างตัวควบคุมแรงดันซีเนอร์อย่างง่าย จำกัดแอมพลิจูดของรูปคลื่น AC หรือปกป้องจุดที่ไวต่อความเสียหายจากแรงดันไฟกระชาก ไดโอด pn junction ที่มีการเจือสารอย่างหนาแน่นเหล่านี้ก็มอบโซลูชันที่หลากหลายและคุ้มค่า

คุณสมบัติเฉพาะตัวของไดโอดซีเนอร์ภายใต้แรงดันไบแอสย้อนกลับ ช่วยให้วงจรยังคงทำงานได้แม้ในขณะที่ไดโอดทั่วไปอาจเสียหายได้ อย่างไรก็ตาม การออกแบบอย่างมีความรับผิดชอบหมายถึงการคำนึงถึงกำลังการกระจายความร้อน กระแสสูงสุด ความเสถียรของอุณหภูมิ และค่าความคลาดเคลื่อนของช่วงการพังทลายของไดโอด การทดสอบอย่างละเอียด ตั้งแต่การตรวจสอบด้วยมิเตอร์อย่างง่ายไปจนถึงการทดสอบความร้อน ช่วยให้มั่นใจได้ว่าไดโอดทำงานได้อย่างน่าเชื่อถือ เมื่อใช้งานอย่างถูกต้อง ไดโอดซีเนอร์จะช่วยให้ควบคุมแรงดันไฟฟ้าที่ตกคร่อมไดโอดได้อย่างง่ายดาย และเพิ่มความแข็งแกร่ง ความเสถียร และอายุการใช้งานโดยรวมของวงจร
