การแนะนำ

บทความนี้นำเสนอการศึกษาอย่างครอบคลุมเกี่ยวกับอายุการใช้งาน การเสื่อมสภาพ และการล้มเหลวของตัวเก็บประจุ ประเภทต่างๆ ตัวเก็บประจุเป็นส่วนประกอบที่สำคัญแต่มีโอกาสล้มเหลวสูงในระบบจ่ายไฟและระบบอิเล็กทรอนิกส์ บทความนี้แยกแยะความแตกต่างระหว่าง การเสื่อมสภาพ (การสึกหรอ)และการล้มเหลวโดยสิ้นเชิง ของตัวเก็บประจุอย่างชัดเจน และสำรวจว่าปัจจัยด้านสิ่งแวดล้อม ไฟฟ้า และวัสดุมีอิทธิพลต่อปรากฏการณ์ทั้งสองอย่างไรในเทคโนโลยีต่างๆ เช่นตัวเก็บประจุแบบอิเล็กโทรไลต์อะลูมิเนียม ตัว เก็บประจุแบบโพลีเมอร์อะลูมิเนียม ตัวเก็บประจุแบบโพลีเมอร์ไฮบริด ตัวเก็บประจุแบบฟิล์มโลหะตัวเก็บประจุเซรามิกหลายชั้น(MLCC) และตัวเก็บประจุยิ่งยวด (EDLC )

ประเด็นสำคัญ

• บทความนี้เน้นความแตกต่างระหว่างการเสื่อมสภาพ (การสึกหรอ) และความล้มเหลวโดยสิ้นเชิงของตัวเก็บประจุ โดยเน้นกลไกเฉพาะทางเทคโนโลยีสำหรับตัวเก็บประจุประเภทต่างๆ
• ปัจจัยด้านสิ่งแวดล้อม เช่น อุณหภูมิและความชื้น มีผลกระทบอย่างมากต่อการเสื่อมสภาพของตัวเก็บประจุ ซึ่งส่งผลต่อความน่าเชื่อถือและประสิทธิภาพในตัวเก็บประจุประเภทต่างๆ
• กรณีศึกษาต่างๆ แสดงให้เห็นถึงผลลัพธ์ของการเสื่อมสภาพที่วัดได้ ซึ่งได้รับอิทธิพลจากปัจจัยความเครียด รวมถึงการสูญเสียน้ำหนักในตัวเก็บประจุแบบอิเล็กโทรไลต์ และการเปลี่ยนแปลงค่าความจุในตัวเก็บประจุแบบ MLCC
• การคาดการณ์อายุการใช้งานของตัวเก็บประจุอย่างแม่นยำนั้น จำเป็นต้องใช้แบบจำลองที่ปรับแต่งมาโดยเฉพาะ ซึ่งคำนึงถึงกลไกการเสื่อมสภาพและสภาวะการใช้งานที่เฉพาะเจาะจง แทนที่จะพึ่งพาตัวชี้วัด FIT และ MTBF แบบดั้งเดิม

สรุปโดยละเอียด

บทความเริ่มต้นด้วยการชี้แจงความแตกต่างระหว่างการเสื่อมสภาพของตัวเก็บประจุซึ่งเป็นการลดลงของประสิทธิภาพอย่างต่อเนื่อง และความล้มเหลวโดยสิ้นเชิงในขณะที่ FIT และ MTBF ให้ค่าการวัดความน่าเชื่อถือทางสถิติ แต่ค่าเหล่านี้มักประเมินอายุการใช้งานจริงสูงเกินไป เนื่องจากไม่ได้คาดการณ์ว่าเมื่อใดที่ตัวเก็บประจุจะไม่สามารถทำหน้าที่ตามบทบาทในวงจรได้อีกต่อไป

บทความนี้ได้ตรวจสอบเทคโนโลยีตัวเก็บประจุแบบต่างๆ อย่างละเอียดตัวเก็บประจุแบบฟิล์มโลหะมีความไวต่ออุณหภูมิ ความชื้น และแรงดันไฟฟ้ากระแสสลับ โดยการกัดกร่อนทางเคมีไฟฟ้าเป็นกลไกสำคัญที่ทำให้เกิดความล้มเหลวภายใต้สภาวะที่รุนแรง การจำลองอายุการใช้งานมักใช้กฎของ Arrhenius หรือ Eyring แต่พารามิเตอร์จะแตกต่างกันอย่างมากในแต่ละผู้ผลิตตัวเก็บประจุแบบอิเล็กโทรไลต์อะลูมิเนียมเสื่อมสภาพเป็นหลักจากการระเหยของอิเล็กโทรไลต์ซึ่งเร่งโดยอุณหภูมิสูง อายุการใช้งานของตัวเก็บประจุชนิดนี้มักจำลองด้วยสูตรตาม Arrhenius โดยรวมผลกระทบของอุณหภูมิ แรงดันไฟฟ้า และกระแสริปเปิลตัวเก็บประจุแบบอะลูมิเนียมโพลีเมอร์และไฮบริดโพลีเมอร์หลีกเลี่ยงการแห้งของอิเล็กโทรไลต์ แต่มีความไวต่อความชื้น ซึ่งจะเพิ่มค่า ESR เมื่อเวลาผ่านไป ในขณะที่ค่าความจุยังคงที่

ตัวเก็บประจุเซรามิกหลายชั้น (MLCCs)ได้มีการเปลี่ยนแปลงครั้งใหญ่ด้วยการนำอิเล็กโทรดโลหะพื้นฐานมาใช้และการย่อขนาด MLCCs ที่ใช้อิเล็กโทรดโลหะพื้นฐานมีแนวโน้มที่จะเสื่อมสภาพความต้านทานฉนวนเนื่องจากการเคลื่อนย้ายอิเล็กตรอนของช่องว่างออกซิเจน และมีความไวต่อแรงทางกลสูง ความหนาแน่นของ CV สูงและไดอิเล็กทริกบางทำให้มีความเสี่ยงต่อการแตกร้าวมากขึ้น ซึ่งอาจนำไปสู่ปัญหาความน่าเชื่อถือในระยะยาวตัวเก็บประจุยิ่งยวด (EDLCs)แสดงการเสื่อมสภาพภายใต้แรงดันไฟฟ้าที่ยาวนานเนื่องจากปฏิกิริยาฟาราเดย์ที่ช้าและการเสื่อมสภาพของอิเล็กโทรไลต์ การทดสอบความทนทานในระยะยาวแสดงให้เห็นว่า ESR และการสูญเสียความจุเกิดขึ้นสองเฟส โดยช่วงเริ่มต้นแสดงการเปลี่ยนแปลงที่เร็วที่สุด

บทความนี้ยังรวมถึงกรณีศึกษาที่วัดปริมาณว่าสภาพแวดล้อมและเงื่อนไขการทำงานส่งผลต่อประสิทธิภาพอย่างไรเมื่อเวลาผ่านไป สำหรับตัวเก็บประจุแบบอิเล็กโทรไลต์ การสูญเสียน้ำหนักมีความสัมพันธ์กับการลดลงของความจุภายใต้การทดสอบความทนทานที่อุณหภูมิสูง ตัวเก็บประจุแบบพอลิเมอร์และไฮบริดแสดงให้เห็นการเพิ่มขึ้นของ ESR ภายใต้สภาวะ 85°C/85% RH โดยไม่มีการสูญเสียความจุอย่างมีนัยสำคัญ ตัวเก็บประจุแบบฟิล์มโลหะที่สัมผัสกับ 85°C/85% RH ด้วยแรงดันไฟฟ้ากระแสสลับแสดงให้เห็นการลดลงของความจุอย่างรวดเร็วในช่วงแรก ในขณะที่รุ่นที่ได้รับการจัดอันดับ THB มีประสิทธิภาพดีกว่า ตัวเก็บประจุแบบ MLCC แสดงให้เห็นการเปลี่ยนแปลงความจุที่ขึ้นอยู่กับแรงดันไฟฟ้าในระยะยาว และซูเปอร์คาปาซิเตอร์แสดงให้เห็นอายุการใช้งานที่ยาวนานขึ้นภายใต้สภาวะอุณหภูมิห้องและแรงดันไฟฟ้าที่กำหนด โดยมีประสิทธิภาพลดลงอย่างค่อยเป็นค่อยไป

สุดท้ายนี้ ผู้เขียนเน้นย้ำว่าการประมาณอายุการใช้งานควรปรับให้เหมาะสมกับตัวเก็บประจุแต่ละประเภทและการใช้งาน FIT/MTBF ให้ความน่าเชื่อถือทางสถิติสำหรับประชากรจำนวนมาก แต่ไม่ได้กำหนดจุดสิ้นสุดอายุการใช้งานที่ใช้งานได้จริง วิธีการทำนายที่รวมปัจจัยด้านสิ่งแวดล้อมและการดำเนินงาน ซึ่งอาจได้รับการปรับปรุงด้วยการเรียนรู้ของเครื่องจักรตามหลักฟิสิกส์ มีคุณค่ามากขึ้นเรื่อยๆ สำหรับการรับประกันความน่าเชื่อถือในโลกแห่งความเป็นจริง

บทที่ 1: การเสื่อมสภาพเทียบกับความล้มเหลว

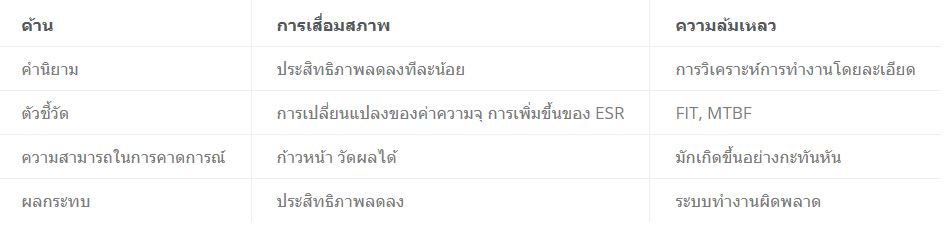

การเสื่อมสภาพมีลักษณะเป็นการเปลี่ยนแปลงอย่างต่อเนื่องของค่าความจุและค่าความต้านทานอนุกรมเทียบเท่า (ESR) ในขณะที่ความล้มเหลวหมายถึงความไม่สามารถของตัวเก็บประจุในการทำหน้าที่ตามบทบาทที่กำหนด ตัวชี้วัดความน่าเชื่อถือแบบดั้งเดิม เช่นFIT (Failures in Time)และMTBF (Mean Time Between Failures)ให้ค่าเฉลี่ยทางสถิติ แต่บ่อยครั้งที่ไม่สามารถจับภาพพฤติกรรมการใช้งานจริงเมื่อสิ้นสุดอายุการใช้งานของชิ้นส่วนแต่ละชิ้นได้

บทที่ 2: กลไกเฉพาะเทคโนโลยี

2.1 ตัวเก็บประจุอิเล็กโทรไลต์อะลูมิเนียม

ตัวเก็บประจุแบบอิเล็กโทรไลต์อะลูมิเนียม (AEC) อาศัยอิเล็กโทรไลต์เหลวในการรักษาการนำไฟฟ้าKระหว่างแผ่นฟอยล์อะลูมิเนียมที่ผ่านการกัดกร่อนและขั้วลบ ฉนวนเป็นชั้นบางๆ ของ Al₂O₃ ที่ผ่านกระบวนการอะโนไดซ์ เมื่อเวลาผ่านไป_การระเหย_ของอิเล็กโทรไลต์จะกลายเป็นกลไกการเสื่อมสภาพหลัก โดยเฉพาะอย่างยิ่งที่อุณหภูมิสูง การระเหยนี้จะลดการนำไฟฟ้าของไอออน ทำให้ค่า ESR เพิ่มขึ้นและค่าความจุลดลง กระแสริปเปิลจะเร่งความร้อนภายใน ทำให้เกิดการสูญเสียอิเล็กโทรไลต์มากขึ้น โดยทั่วไปแล้ว ความเสียหายจะแสดงออกมาในรูปแบบวงจรเปิด แต่ในบางกรณีที่หายาก การแตกตัวของฉนวนอาจทำให้เกิดการลัดวงจรได้

ปัจจัยเร่งการเสื่อมสภาพที่สำคัญ ได้แก่:

• อุณหภูมิ:ทุกๆ อุณหภูมิที่สูงขึ้น 10 องศาเซลเซียส จะทำให้อายุการใช้งานโดยเฉลี่ยลดลงประมาณครึ่งหนึ่ง (ตามกฎของอาร์เรเนียส)
• กระแสระลอก:ก่อให้เกิดความร้อนเฉพาะจุด ทำให้การระเหยทวีความรุนแรงขึ้น
• ความเครียดจากแรงดันไฟฟ้า:แรงดันไฟฟ้าที่มากเกินไปจะเร่งการบางลงของฉนวนและกระแสรั่วไหล

2.2 ตัวเก็บประจุอะลูมิเนียมโพลีเมอร์และตัวเก็บประจุแบบไฮบริด

ตัวเก็บประจุแบบพอลิเมอร์ใช้พอลิเมอร์นำไฟฟ้าแทนอิเล็กโทรไลต์เหลว ช่วยขจัดปัญหาการระเหย ส่วนตัวเก็บประจุแบบไฮบริดนั้นผสมพอลิเมอร์กับอิเล็กโทรไลต์เหลวในปริมาณเล็กน้อย ทำให้ได้สมดุลระหว่างค่า ESR กับความทนทานต่อแรงดันไฟฟ้าที่ดีขึ้น ปัจจัยหลักที่ทำให้เสื่อมสภาพคือความชื้นที่เข้าไปภายในซึ่งจะเพิ่มค่า ESR โดยไม่ส่งผลกระทบต่อค่าความจุอย่างมีนัยสำคัญ ตัวเก็บประจุแบบพอลิเมอร์มักจะเสียหายในโหมดเปิดในขณะที่ตัวเก็บประจุแบบไฮบริดอาจแสดงกระแสรั่วไหลเพิ่มขึ้นภายใต้สภาวะความเครียดสูง

ลักษณะเด่น:

• ค่าความจุไฟฟ้าคงที่:แม้ในสภาวะที่มีความเครียด ค่าความจุไฟฟ้าก็ยังคงเกือบคงที่
• ความไวต่อ ESR:ค่า ESR จะสูงขึ้นเมื่ออุณหภูมิต่ำกว่า 85°C และความชื้นสัมพัทธ์สูงกว่า 85% ซึ่งจำกัดการใช้งานในสภาพที่มีความชื้นสูง
• ลักษณะความล้มเหลว:วงจรเปิด (ส่วนใหญ่), วงจรลัดวงจรเป็นครั้งคราวเมื่อใช้งานเกินกำลัง

2.3 ตัวเก็บประจุแบบฟิล์มโลหะ

ตัวเก็บประจุแบบฟิล์มใช้ฟิล์มโพลีเมอร์บางๆ (เช่น โพลีโพรพีลีน) เคลือบด้วยโลหะโดยใช้กระบวนการเคลือบแบบสุญญากาศ ตัวเก็บประจุชนิดนี้มีคุณสมบัติในการซ่อมแซมตัวเองได้ดีเยี่ยม กล่าวคือ การแตกตัวของฉนวนเฉพาะจุดจะทำให้โลหะรอบๆ บริเวณที่เสียหายระเหยไป ทำให้แยกส่วนที่เสียหายออกไป อย่างไรก็ตาม ภายใต้สภาวะความชื้นสูงและแรงดันไฟฟ้ากระแสสลับสูง จะเกิด การกัดกร่อนทางเคมีไฟฟ้าของโลหะ ทำให้สูญเสียความจุ ซึ่งเป็นปัญหาสำคัญอย่างยิ่งในบรรจุภัณฑ์ที่ไม่ปิดสนิท เนื่องจากความชื้นไม่สามารถหลีกเลี่ยงได้

ประเด็นสำคัญ:

• การซ่อมแซมตัวเอง:ช่วยยืดอายุการใช้งาน แต่เหตุการณ์สะสมจะลดความจุลง
• ความชื้น + แรงดันไฟฟ้ากระแสสลับ:เร่งการกัดกร่อน โดยเฉพาะในฟิล์มโพลีโพรพีลีน
• รุ่นที่ได้รับการรับรอง THB:ออกแบบมาเพื่อทนต่ออุณหภูมิ 85°C และความชื้นสัมพัทธ์ 85% โดยมีการเสื่อมสภาพช้าลง

2.4 ตัวเก็บประจุเซรามิกหลายชั้น (MLCCs)

ตัวเก็บประจุแบบหลายชั้น (MLCC) ที่มีขั้วไฟฟ้าโลหะพื้นฐาน (BME) มีขนาดเล็กมาก ทำให้สามารถสร้างความหนาแน่นของวงจรโวลตาอิเล็กโทรด (CV) ได้สูง อย่างไรก็ตาม จุดอ่อนหลักของตัวเก็บประจุประเภทนี้ ได้แก่:

• ความเครียดทางกล:การงอแผงวงจร การเปลี่ยนแปลงอุณหภูมิ หรือการบัดกรีที่ไม่ถูกต้อง อาจทำให้เกิดรอยแตกในวัสดุเซรามิกที่เปราะบางได้
• การเสื่อมสภาพของความต้านทานฉนวน:การเคลื่อนตัวของช่องว่างออกซิเจนภายในไดอิเล็กทริก BaTiO₃ _จะลดความต้านทานฉนวนลงเมื่อเวลาผ่านไป โดยเฉพาะอย่างยิ่งภายใต้แรงดันไบแอส DC
• การเปลี่ยนแปลงค่าความจุไฟฟ้าขึ้นอยู่กับแรงดันไฟฟ้า:ฉนวนบางและสนามไฟฟ้าสูงจะเร่งการเปลี่ยนแปลงค่าความจุไฟฟ้าในระยะยาว

รอยแตกอาจไม่ทำให้เกิดความเสียหายในทันที แต่จะทำให้ความชื้นซึมเข้าไปได้ง่ายขึ้น ซึ่งจะนำไปสู่การเสื่อมสภาพของฉนวนไฟฟ้าเมื่อเวลาผ่านไป

2.5 ตัวเก็บประจุยิ่งยวด (EDLCs)

ซูเปอร์คาปาซิเตอร์เก็บพลังงานผ่านความจุไฟฟ้าแบบสองชั้นและปฏิกิริยาฟาราเดย์แบบซูโดคาปาซิทีฟ การเสื่อมสภาพของซูเปอร์คาปาซิเตอร์เกิดจากปัจจัยดังต่อไปนี้:

• การเสื่อมสภาพของอิเล็กโทรไลต์:การสลายตัวของตัวทำละลายและการลดลงของไอออนทำให้ค่าการนำไฟฟ้าลดลง
• ปฏิกิริยาข้างเคียงแบบฟาราเดย์:ปฏิกิริยาที่เกิดขึ้นช้าและไม่สามารถย้อนกลับได้ที่บริเวณรอยต่อระหว่างอิเล็กโทรดและอิเล็กโทรไลต์ ทำให้ค่า ESR เพิ่มขึ้น
• ความเครียดจากแรงดันไฟฟ้า:การใช้งานเป็นเวลานานที่แรงดันไฟฟ้าที่กำหนดจะทำให้ค่า ESR เพิ่มขึ้นและค่าความจุลดลงเร็วขึ้น

โดยทั่วไป การเสื่อมสภาพจะเกิดขึ้นตามเส้นโค้งสองเฟส: เฟสแรกค่า ESR จะเพิ่มขึ้นอย่างรวดเร็ว ตามด้วยการลดลงของค่าความจุอย่างค่อยเป็นค่อยไป

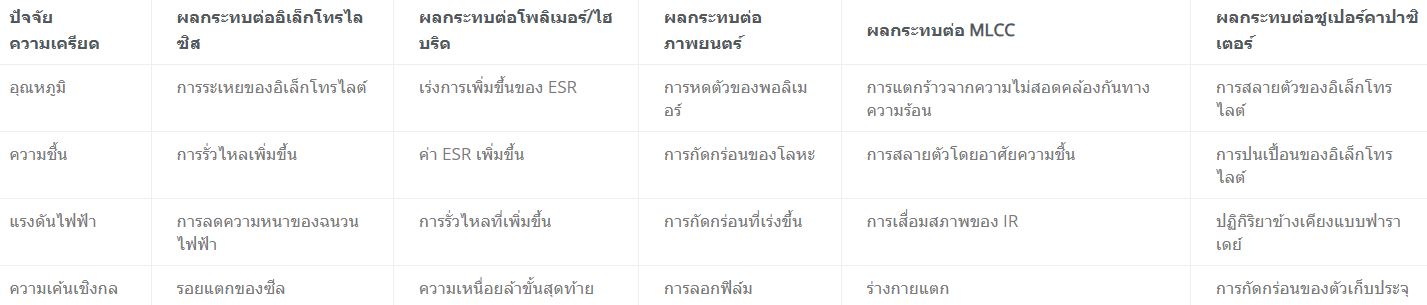

บทที่ 3: ปัจจัยด้านความเครียดจากสภาพแวดล้อมและการดำเนินงาน

ความน่าเชื่อถือของตัวเก็บประจุได้รับผลกระทบอย่างมากจากแรงกดดันภายนอก อุณหภูมิ ความชื้น แรงดันไฟฟ้า และแรงทางกลต่างทำงานร่วมกัน ส่งผลให้เกิดการเสื่อมสภาพเร็วขึ้นกว่าผลรวมของปัจจัยต่างๆ เพียงอย่างเดียว

บทที่ 4: การสร้างแบบจำลองความน่าเชื่อถือ

การทำนายความน่าเชื่อถือจำเป็นต้องใช้แบบจำลองที่สามารถจับหลักการทางฟิสิกส์ของการเสื่อมสภาพได้ ค่า FIT/MTBF แบบดั้งเดิมไม่เพียงพอสำหรับการรับประกันในระดับการออกแบบ ดังนั้นวิศวกรจึงใช้:

• แบบจำลองอาร์เรเนียส:จับภาพการเร่งตัวของอุณหภูมิที่ส่งผลต่ออัตราความล้มเหลว
• แบบจำลองของ Eyring:ขยายแบบจำลอง Arrhenius โดยเพิ่มตัวแปรแรงดันไฟฟ้า ความชื้น และความเค้นทางกลเข้าไปด้วย
• แบบจำลองฟิสิกส์แห่งความล้มเหลว:จำลองกลไกต่างๆ โดยตรง เช่น การแพร่ของอิเล็กโทรไลต์ จลนศาสตร์การกัดกร่อน หรือการเคลื่อนที่ของช่องว่าง
• แนวทางการเรียนรู้ของเครื่องจักร:วิธีการใหม่ๆ ที่ผสมผสานข้อมูลการทดสอบแบบเร่งความเร็วเข้ากับประสิทธิภาพภาคสนามเพื่อทำนายอายุการใช้งานได้แม่นยำยิ่งขึ้น

แบบจำลองอายุขัยของอาร์เรเนียส:

L=L₀·e^(–Ek·T)

แบบจำลอง Eyring:

L=L₀·e^{(–Ek·T+n·V)}

บทที่ 5: กรณีศึกษา

การทดลองเชิงปฏิบัติแสดงให้เห็นว่าปัจจัยความเครียดส่งผลให้เกิดการเสื่อมสภาพที่สามารถวัดได้:

• ตัวเก็บประจุแบบอิเล็กโทรไลติก:การทดสอบความทนทานต่ออุณหภูมิสูงแสดงให้เห็นว่าการสูญเสียน้ำหนักมีความสัมพันธ์กับการลดลงของความจุ โดยทั่วไปแล้ว การสูญเสียมวล 20% จะสอดคล้องกับการลดลงของความจุ 30-40%
• ตัวเก็บประจุแบบโพลีเมอร์/ไฮบริด:ภายใต้สภาวะอุณหภูมิ 85°C และความชื้นสัมพัทธ์ 85% ค่า ESR จะเพิ่มขึ้นเป็นสองเท่าภายใน 1000 ชั่วโมง ในขณะที่ค่าความจุจะคงอยู่ในช่วง ±5% ของค่าเริ่มต้น
• ตัวเก็บประจุแบบฟิล์ม:เมื่อสัมผัสกับอุณหภูมิ 85°C/ความชื้นสัมพัทธ์ 85% พร้อมไบแอสกระแสสลับ ค่าความจุจะลดลง 10% ภายใน 500 ชั่วโมง ในขณะที่รุ่นที่ได้รับการรับรอง THB จะมีการสูญเสียเพียง 2–3% ภายใต้สภาวะเดียวกัน
• ตัวเก็บประจุ แบบ MLCC:การทดสอบแรงดันไบแอส DC ระยะยาวเผยให้เห็นการเปลี่ยนแปลงค่าความจุแบบลอการิทึมสูงสุดถึง 15% ในช่วงเวลา 10,000 ชั่วโมง การทดสอบการดัดงอเชิงกลยืนยันว่าเริ่มมีรอยแตกเกิดขึ้นที่การโก่งตัวของแผงวงจรเพียง 2 มม.
• ซูเปอร์คาปาซิเตอร์:เมื่อใช้งานที่แรงดันไฟฟ้าพิกัด ค่า ESR จะเพิ่มขึ้นเป็นสองเท่าภายใน 500 ชั่วโมงแรก จากนั้นค่าความจุจะค่อยๆ ลดลง 20% ในช่วง 2000 ชั่วโมง หากใช้แรงดันไฟฟ้าลดลง (70% ของแรงดันไฟฟ้าพิกัด) อายุการใช้งานจะยาวนานขึ้น 3-4 เท่า

บทสรุป

กลไกการเสื่อมสภาพและความล้มเหลวของตัวเก็บประจุขึ้นอยู่กับเทคโนโลยีเป็นอย่างมาก โดยได้รับอิทธิพลจากปัจจัยด้านสิ่งแวดล้อมและความเครียดจากการใช้งาน ตัวชี้วัดความน่าเชื่อถือทางสถิติ เช่น FIT และ MTBF ให้ข้อมูลเชิงลึกในระดับประชากร แต่ไม่สามารถจับภาพพฤติกรรมเมื่อสิ้นสุดอายุการใช้งานในทางปฏิบัติได้ วิศวกรต้องนำแบบจำลองอายุการใช้งานที่ปรับแต่งเอง การทดสอบแบบเร่ง และการวิเคราะห์เชิงทำนายมาใช้เพื่อให้มั่นใจในความน่าเชื่อถือของระบบ การบูรณาการวิธีการสร้างแบบจำลองขั้นสูง รวมถึงวิธีการทางฟิสิกส์และวิธีการเรียนรู้ของเครื่องจักร จะช่วยให้ภาคอุตสาหกรรมสามารถยืดอายุการใช้งานของตัวเก็บประจุและเพิ่มความแข็งแกร่งของระบบอิเล็กทรอนิกส์ได้

งานวิจัยนี้เน้นย้ำว่าอายุการใช้งานและความล้มเหลวของตัวเก็บประจุขึ้นอยู่กับเทคโนโลยี ความเครียดจากสภาพแวดล้อม และสภาวะการทำงานเป็นอย่างมากการทำนายอายุการใช้งานที่แม่นยำจำเป็นต้องแยกแยะความแตกต่างระหว่างอัตราความล้มเหลวทางสถิติและพฤติกรรมเมื่อสิ้นสุดอายุการใช้งานในทางปฏิบัติ โดยการวิเคราะห์กลไกการเสื่อมสภาพ การทดสอบแบบเร่ง และการศึกษาในระยะยาวเกี่ยวกับเทคโนโลยีตัวเก็บประจุที่แตกต่างกัน บทความนี้ให้คำแนะนำที่ชัดเจนสำหรับวิศวกรที่ออกแบบระบบที่มีความน่าเชื่อถือสูง การนำแบบจำลองขั้นสูงและวิธีการทำนายมาใช้สามารถช่วยลดความล้มเหลว ยืดอายุการใช้งาน และปรับปรุงความน่าเชื่อถือของระบบอิเล็กทรอนิกส์ซึ่งตัวเก็บประจุยังคงเป็นส่วนประกอบที่สำคัญ

กลไกการเสื่อมสภาพและความล้มเหลวของตัวเก็บประจุ – คำถามที่พบบ่อย

การเสื่อมสภาพของตัวเก็บประจุกับการทำงานผิดพลาดแตกต่างกันอย่างไร?

➥ การเสื่อมสภาพคือการสูญเสียประสิทธิภาพอย่างค่อยเป็นค่อยไป เช่น ความจุลดลงหรือค่า ESR เพิ่มขึ้น ในขณะที่ความล้มเหลวคือเหตุการณ์ฉับพลันที่ทำให้ตัวเก็บประจุไม่สามารถทำงานได้อีกต่อไป ค่า FIT และ MTBF วัดความน่าเชื่อถือทางสถิติ แต่ไม่ได้กำหนดจุดสิ้นสุดอายุการใช้งานในทางปฏิบัติ

ปัจจัยใดบ้างที่เร่งการเสื่อมสภาพของตัวเก็บประจุ?

➥ อุณหภูมิสูง แรงดันไฟฟ้าสูง ความชื้น และแรงเค้นทางกล เป็นปัจจัยหลักที่ทำให้ตัวเก็บประจุเสื่อมสภาพ โดยเฉพาะอย่างยิ่งตัวเก็บประจุแบบ MLCC มีความเสี่ยงต่อการแตกร้าวจากแรงเค้นทางกลสูงเป็นพิเศษ

เทคโนโลยีตัวเก็บประจุแบบต่างๆ ล้มเหลวได้อย่างไร?

➥ ตัวเก็บประจุแบบอิเล็กโทรไลติกเสื่อมสภาพเนื่องจากการระเหยของอิเล็กโทรไลต์ ตัวเก็บประจุแบบโพลีเมอร์เสื่อมสภาพเนื่องจากค่า ESR เพิ่มขึ้นจากความชื้น ตัวเก็บประจุแบบฟิล์มเสื่อมสภาพเนื่องจากการกัดกร่อนทางเคมีไฟฟ้า ตัวเก็บประจุแบบ MLCC เสื่อมสภาพเนื่องจากการแต cracking และการสูญเสียความต้านทานฉนวน และตัวเก็บประจุยิ่งยวดเสื่อมสภาพเนื่องจากการเสื่อมสภาพของอิเล็กโทรไลต์และปฏิกิริยาฟาราเดย์

เหตุใดแบบจำลองความน่าเชื่อถือแบบดั้งเดิมจึงไม่เพียงพอ?

➥ ค่า FIT และ MTBF ให้ค่าเฉลี่ยทางสถิติ แต่ไม่ได้ทำนายอายุการใช้งานของชิ้นส่วนแต่ละชิ้น แบบจำลองทางฟิสิกส์และวิธีการเรียนรู้ของเครื่องจักรให้การทำนายอายุการใช้งานที่แม่นยำกว่า

วิธีปรับปรุงความน่าเชื่อถือของตัวเก็บประจุในระบบอิเล็กทรอนิกส์

1. เลือกเทคโนโลยีตัวเก็บประจุที่เหมาะสม

➥ เลือกใช้ตัวเก็บประจุแบบอิเล็กโทรไลติก โพลิเมอร์ ฟิล์ม MLCC หรือซูเปอร์คาปาซิเตอร์ ตามความต้องการใช้งาน โดยคำนึงถึงปัจจัยด้านแรงดันไฟฟ้า อุณหภูมิ และความเค้นทางกล

2. ควบคุมสภาพแวดล้อม

➥ ลดการสัมผัสกับอุณหภูมิสูง ความชื้น และการสั่นสะเทือนให้น้อยที่สุด ใช้สารเคลือบป้องกันหรือวัสดุหุ้มป้องกันเมื่อจำเป็น

3. ใช้กลยุทธ์การลดกำลัง

➥ ควรใช้งานตัวเก็บประจุที่แรงดันและอุณหภูมิต่ำกว่าค่าสูงสุดที่กำหนด เพื่อยืดอายุการใช้งานและลดความเสียหายที่เกิดจากความเครียด

4. ใช้แบบจำลองการทำนายอายุการใช้งานขั้นสูง

➥ นำแบบจำลอง Arrhenius/Eyring หรือวิธีการเรียนรู้ของเครื่องจักรที่อิงตามหลักฟิสิกส์มาใช้ในการประมาณพฤติกรรมที่สมจริงเมื่อสิ้นสุดอายุการใช้งาน

5. ตรวจสอบความถูกต้องด้วยการทดสอบแบบเร่งด่วน

➥ ทำการทดสอบความทนทานและสภาวะวิกฤต (เช่น 85°C/85% RH) เพื่อยืนยันความน่าเชื่อถือภายใต้สภาวะที่เลวร้ายที่สุดก่อนนำไปใช้งานจริง
