วิศวกรส่วนใหญ่ทราบดีอยู่แล้วว่าควรใช้มิเตอร์วัดค่า RMS ที่แท้จริงเมื่อทำงานกับรูปคลื่นที่ไม่ใช่ไซน์ แต่สิ่งที่คนส่วนน้อยรู้ก็คือ คำว่า “True RMS” บนฉลากไม่ได้หมายความว่าจะรับประกันความแม่นยำของการวัดสัญญาณทุกสัญญาณที่เกิดขึ้นในโรงงานของคุณเสมอไป มิเตอร์วัดค่าเฉลี่ยอาจวัดค่าต่ำกว่าความเป็นจริงถึง 40% สำหรับสัญญาณเอาต์พุตจาก VFD ในขณะที่มิเตอร์วัดค่า RMS ที่แท้จริงแบบไม่กรองอาจวัดค่าสูงกว่าความเป็นจริงถึง 20-30% สำหรับสัญญาณเดียวกัน ทั้งสองเครื่องมือทำงานได้อย่างถูกต้องตามหลักการ แต่ทั้งสองเครื่องมือก็อาจทำให้คุณเข้าใจผิดได้

คู่มือนี้จะอธิบายว่าวิธีการวัดทั้งสองแบบทำงานอย่างไร ข้อจำกัดของแต่ละวิธี และที่สำคัญที่สุดคือ ข้อมูลจำเพงที่ไม่ได้ระบุไว้ในเอกสารข้อมูลจำเพาะของเครื่องมือที่คุณมีอยู่แล้ว

ประเด็นสำคัญ:

• มิเตอร์แบบตอบสนองเฉลี่ยจะถือว่าคลื่นเป็นคลื่นไซน์บริสุทธิ์ และจะอ่านค่าต่ำกว่าความเป็นจริงได้ถึง 40% หรือสูงกว่าความเป็นจริงได้ถึง 10% ในกรณีที่รูปคลื่นบิดเบี้ยว
• มิเตอร์ RMS ที่แท้จริง *ที่ไม่มี* ตัวกรองความถี่ต่ำ จะอ่านค่าเอาต์พุต PWM ของ VFD สูงเกินจริง 20–30% เนื่องจากการจับสัญญาณพาความถี่สูง
• ค่า Crest Factor ไม่ใช่แค่ชนิดของมิเตอร์เท่านั้น ที่เป็นตัวกำหนดความแม่นยำในโลกแห่งความเป็นจริง มิเตอร์ส่วนใหญ่จะลดค่า CF ลงเมื่อระดับสัญญาณเข้าต่ำลง
• ความผิดเพี้ยนของคุณภาพไฟฟ้าทำให้ภาคอุตสาหกรรมของสหรัฐฯ สูญเสียเงิน 15-24 พันล้านดอลลาร์ต่อปี (EPRI/CEIDS) และการเลือกใช้มิเตอร์ที่ไม่ถูกต้องก็เป็นสาเหตุโดยตรงของปัญหานี้

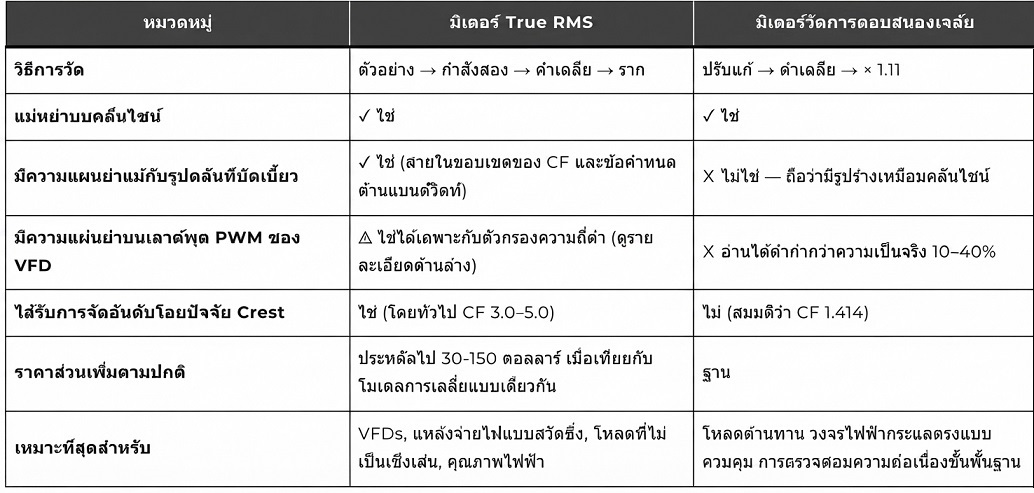

ความแตกต่างที่แท้จริงระหว่างมัลติมิเตอร์แบบ True RMS และแบบ Average Responding คืออะไร?

มิเตอร์วัดค่าเฉลี่ยจะวัดสิ่งที่มันบอก นั่นคือ ค่าเฉลี่ยของรูปคลื่นกระแสสลับที่ถูกแก้ไขแล้ว จากนั้นมันจะคูณค่าเฉลี่ยนั้นด้วย 1.11 ซึ่งเป็นค่าคงที่ที่ได้มาจากอัตราส่วนของค่า RMS ต่อค่าเฉลี่ยสำหรับคลื่นไซน์บริสุทธิ์ 60 เฮิรตซ์ เพื่อประมาณค่า RMS นี่เป็นการคำนวณที่รวดเร็ว ราคาไม่แพง และมีความแม่นยำเพียงพอในยุคที่สายส่งไฟฟ้าส่งกระแสไฟฟ้าเป็นรูปคลื่นไซน์อย่างแท้จริง

มิเตอร์ RMS ที่แท้จริงจะคำนวณโดยตรง มันจะสุ่มตัวอย่างรูปคลื่นในทันที ยกกำลังสองแต่ละตัวอย่าง หาค่าเฉลี่ยของกำลังสองเหล่านั้นในช่วงเวลา และหาค่ารากที่สองของผลลัพธ์ นั่นคือคำจำกัดความทางคณิตศาสตร์ที่สมบูรณ์ของค่าเฉลี่ยกำลังสอง (root-mean-square) — ไม่มีการสมมติรูปร่างของรูปคลื่น ไม่มีค่าคงที่ และไม่ขึ้นอยู่กับว่าสัญญาณนั้นเป็นคลื่นไซน์หรือไม่

สำหรับการสร้างคลื่นไซน์ที่สะอาด วิธีการทั้งสองให้ผลลัพธ์ที่เหมือนกัน นั่นคือพื้นฐานทั้งหมดของวิธีการหาค่าเฉลี่ยแบบลัด แต่ปัญหาคือ โหลดทางอุตสาหกรรมสมัยใหม่มักไม่สร้างคลื่นไซน์ที่สะอาด และตัวคูณ 1.11 ไม่ทราบเรื่องนี้

เหตุใดมิเตอร์ที่ตอบสนองโดยเฉลี่ยจึงล้มเหลวเมื่อใช้งานกับรูปคลื่นจริง

ปัญหาอยู่ที่ตัวคูณ 1.11 ซึ่งได้มาจากความสัมพันธ์ทางคณิตศาสตร์ระหว่างค่า RMS และค่าเฉลี่ยสำหรับรูปคลื่นเฉพาะแบบหนึ่ง นั่นคือคลื่นไซน์บริสุทธิ์ เมื่อใดก็ตามที่รูปคลื่นเบี่ยงเบนไปจากรูปทรงนั้น อัตราส่วนก็จะเปลี่ยนไป แต่มิเตอร์จะยังคงใช้ค่าคงที่เดิมต่อไป ไม่ว่ารูปคลื่นจะเบี่ยงเบนไปจากรูปทรงนั้นก็ตาม

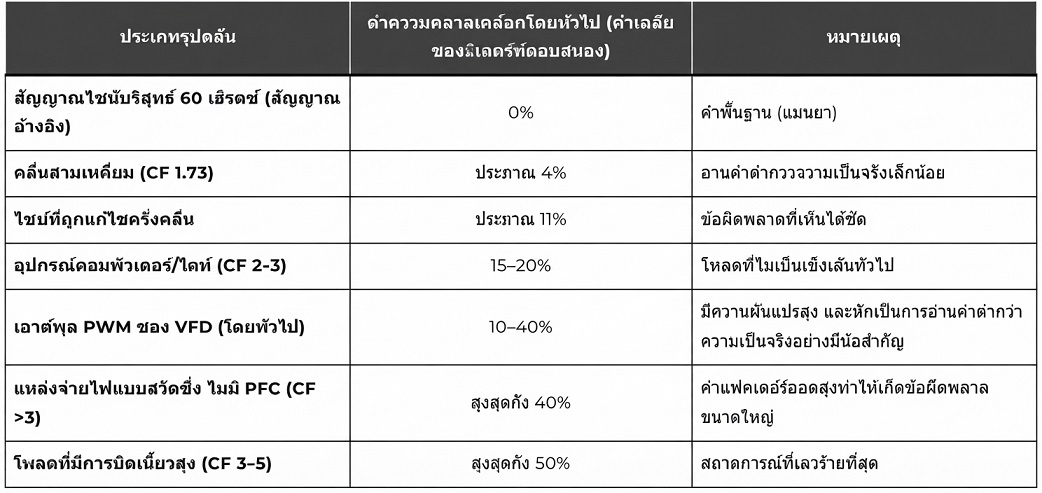

มันจะคลาดเคลื่อนได้มากแค่ไหน? ในปี 2025 เอกสารทางเทคนิคของ Flukeระบุว่ามิเตอร์ที่ตอบสนองโดยเฉลี่ยอาจอ่านค่าต่ำกว่าความเป็นจริงได้ถึง 40% หรือสูงกว่าความเป็นจริงได้ถึง 10% ในรูปคลื่นที่บิดเบี้ยว ทิศทางและขนาดขึ้นอยู่กับว่ารูปคลื่นนั้นมีพลังงานมากกว่าบริเวณจุดสูงสุด ซึ่งจะทำให้ค่าที่อ่านได้สูง หรือบริเวณส่วนที่ราบเรียบ ซึ่งจะทำให้ค่าที่อ่านได้ต่ำ ไม่ว่ากรณีใด มิเตอร์ก็ไม่รู้ว่ามันผิด มันจะรายงานตัวเลขที่มั่นใจและคงที่

ตามเอกสารการวัด VFD ของ Fluke (กุมภาพันธ์ 2025) มิเตอร์วัดค่าเฉลี่ยที่เอาต์พุต VFD มักจะอ่านค่าต่ำกว่าความเป็นจริง 10–40% ซึ่งไม่ใช่ค่าชดเชยการสอบเทียบที่คุณสามารถนำมาพิจารณาได้ การอ่านค่าต่ำกว่าความเป็นจริง 25% หมายความว่าคุณสรุปว่ามอเตอร์ได้รับแรงดัน 300V ในขณะที่ความเป็นจริงแล้วได้รับ 375V หรือคุณล้างข้อผิดพลาดที่เกิดขึ้นจริงเพราะค่าที่อ่านได้ดูเหมือนอยู่ในช่วงที่กำหนด

ในปี 2025 เอกสารทางเทคนิคของ Fluke ยืนยันว่ามัลติมิเตอร์ที่ตอบสนองโดยเฉลี่ยสามารถอ่านค่าต่ำกว่าความเป็นจริงได้ถึง 40% หรือสูงกว่าความเป็นจริงได้ถึง 10% สำหรับรูปคลื่นที่ไม่ใช่ไซน์ เนื่องจากมัลติมิเตอร์จะคูณค่าเฉลี่ยที่แก้ไขแล้วด้วยค่าคงที่ (1.11) ที่ได้มาจากคลื่นไซน์บริสุทธิ์ เมื่อรูปร่างของรูปคลื่นเปลี่ยนแปลงไป เช่นเดียวกับที่เกิดขึ้นกับ VFDs แหล่งจ่ายไฟแบบสวิตชิ่ง และโหลดที่ไม่เป็นเชิงเส้น ค่าคงที่ก็จะผิดพลาด และข้อผิดพลาดก็จะกลายเป็นแบบเป็นระบบ

สิ่งที่ข้อมูลจำเพาะไม่ได้บอกคุณเกี่ยวกับ “ค่า RMS ที่แท้จริง”

คุณซื้อมิเตอร์วัดค่า RMS แท้มาแล้ว กล่องระบุว่า TRUE RMS ปัญหาแก้ไขแล้วใช่ไหม?

ไม่เชิงครับ นี่คือสิ่งที่เอกสารข้อมูลจำเพาะไม่ได้ระบุไว้

ปัญหาตัวกรองความถี่ต่ำบนเอาต์พุต VFD

ตัวขับความถี่แปรผัน (Variable Frequency Drives: VFD) สร้างเอาต์พุต PWM ซึ่งเป็นสัญญาณสวิตช์ความถี่สูงที่เข้ารหัสความถี่พื้นฐานไว้ภายในชุดพัลส์ที่รวดเร็ว มิเตอร์ True RMS จะวัดทุกอย่างที่มันจับได้ ได้แก่ ความถี่พื้นฐานและความถี่พาหะ ข้อมูลทางเทคนิคของ Fluke เองแสดงให้เห็นว่า ในเอาต์พุต VFD ทั่วไป มิเตอร์ True RMS ที่ไม่ได้กรองจะอ่านค่าสูงกว่าแรงดันไฟฟ้าพื้นฐานจริง **20–30%** ซึ่งเป็นทิศทางตรงกันข้ามกับข้อผิดพลาดของมิเตอร์แบบเฉลี่ย และทำให้เข้าใจผิดได้เช่นกัน

วิธีแก้ไขคือใช้มิเตอร์ที่มีตัวกรองความถี่ต่ำ (LPF) ในตัว ซึ่งจะตัดความถี่พาหะออกก่อนที่จะคำนวณค่า RMS โหมด LPF ของ Fluke 87V นั้นมีไว้เพื่อการใช้งานนี้โดยเฉพาะ หากไม่มีโหมดนี้ คุณจะต้องเลือกระหว่างคำตอบที่ผิดสองคำตอบ คือ มิเตอร์แบบเฉลี่ยที่อ่านค่าต่ำ และมิเตอร์ RMS ที่แท้จริงแบบไม่กรองที่อ่านค่าสูง

ปัญหาการลดค่าแฟคเตอร์ยอดคลื่น

ข้อมูลจำเพาะของมิเตอร์มักระบุค่าตัวประกอบยอดสูงสุด (Crept Factor) ซึ่งโดยทั่วไปคือ CF 3.0 หรือ CF 5.0 แต่แทบไม่มีมิเตอร์ใดระบุว่าค่านี้ใช้ได้เฉพาะที่ช่วงอินพุตเต็มสเกลของมิเตอร์เท่านั้น หากลดช่วงอินพุตลงเหลือครึ่งสเกล ค่าตัวประกอบยอดสูงสุดที่ใช้งานได้จริงก็จะลดลงตามไปด้วย มิเตอร์ที่ระบุค่า CF 6 ที่เต็มสเกล อาจรับได้เพียง CF 3 เมื่ออินพุตอยู่ที่ 50% ของช่วง หากคุณกำลังวัดสัญญาณ 120V ในช่วง 600V ซึ่งเป็นวิธีปฏิบัติทั่วไปสำหรับการเผื่อระยะ คุณจะอยู่ที่ 20% ของสเกล และค่า CF ที่ใช้งานได้จริงของคุณจะต่ำกว่าตัวเลขในเอกสารข้อมูลจำเพาะมาก

ปัญหาแบนด์วิดท์

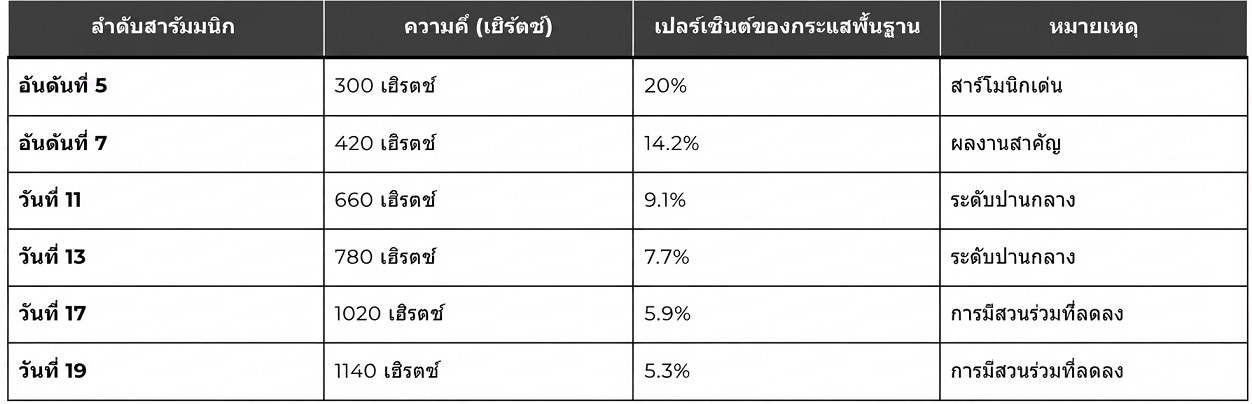

ความแม่นยำของค่า RMS บนรูปคลื่นที่มีฮาร์มอนิกสูงนั้น จำเป็นต้องให้มิเตอร์ตอบสนองอย่างเที่ยงตรงจนถึงส่วนประกอบฮาร์มอนิกที่สำคัญที่สุด VFD แบบ 6 พัลส์สร้างกระแสไฟฟ้าจำนวนมากที่ฮาร์มอนิกที่ 5 (300 Hz), 7 (420 Hz), 11 (660 Hz) และ 13 (780 Hz) หากการตอบสนองความถี่ของมิเตอร์ลดลงก่อนความถี่เหล่านั้น แสดงว่ามิเตอร์วัดพลังงานฮาร์มอนิกได้ต่ำกว่าความเป็นจริง แม้ว่าจะเป็นเครื่องมือ "True RMS" ก็ตาม คุณสมบัติแบนด์วิดท์มีความสำคัญ ไม่ใช่แค่ฉลาก RMS เท่านั้น

เมื่อรูปทรงของคลื่นและปริมาณฮาร์มอนิกมีความสำคัญ เครื่องมือที่มีแบนด์วิดท์เพียงพอจึงเป็นสิ่งจำเป็นออสซิลโลสโคป ขั้นสูง ช่วยให้วิศวกรสามารถมองเห็นและวิเคราะห์ส่วนประกอบความถี่สูงที่มิเตอร์มาตรฐานอาจมองข้ามไปได้

ปัจจัยยอดสูงสุด: ตัวเลขที่เปิดเผยปัญหา

ค่า Crest factor คืออัตราส่วนของค่าสูงสุดของรูปคลื่นต่อค่า RMS ของรูปคลื่นนั้น สำหรับคลื่นไซน์บริสุทธิ์ ค่านี้จะเท่ากับ 1.414 เสมอ เมื่อรูปคลื่นบิดเบี้ยว — เมื่อกระแสไฟฟ้าไหลเป็นจังหวะแหลมคมแทนที่จะเป็นเส้นโค้งเรียบ — ค่า Crest factor จะสูงขึ้น ยิ่งค่า Crest factor สูงขึ้นเท่าไหร่ ตัวคูณคงที่ 1.11 ของมิเตอร์วัดค่าเฉลี่ยก็จะยิ่งทำงานผิดพลาดมากขึ้นเท่านั้น

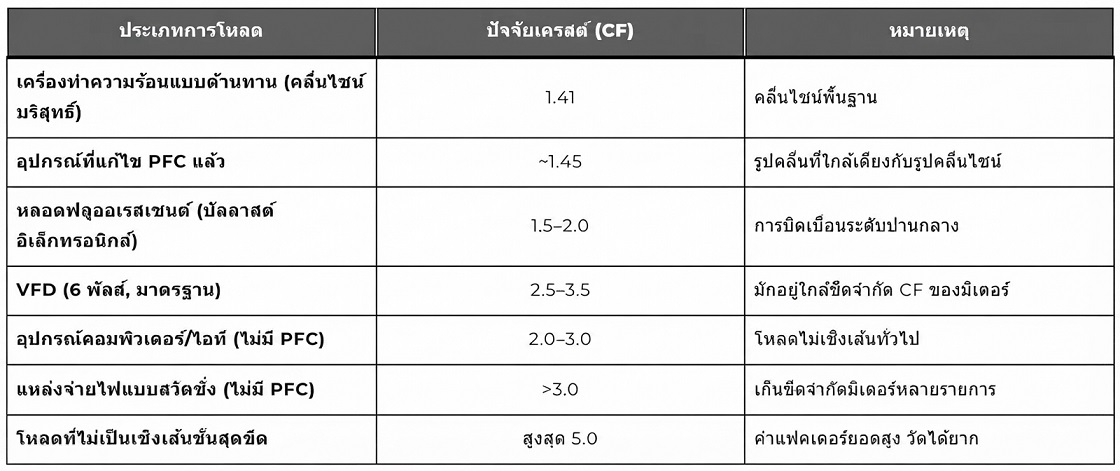

จากผลการวิเคราะห์ทางเทคนิคของ EC&M พบว่า โหลดทางอุตสาหกรรมทั่วไปนั้นสูงกว่าระดับพื้นฐานของคลื่นไซน์มาก:

ตัวควบคุมความเร็วรอบแบบ 6 พัลส์มาตรฐาน (VFD) ซึ่งเป็นโครงสร้างไดรฟ์ที่พบได้บ่อยที่สุดในโรงงานอุตสาหกรรม จะมีค่าตัวประกอบยอด (Crest Factor) อยู่ที่ 2.5–3.5 ที่ด้านอินพุต ในขณะที่แหล่งจ่ายไฟแบบสวิตชิ่งที่ไม่มีการแก้ไขตัวประกอบกำลังจะทำงานโดยมีค่า CF สูงกว่า 3.0 อย่างสม่ำเสมอ นี่ไม่ใช่กรณีพิเศษ แต่เป็นสิ่งที่วิศวกรทำการวัดทุกวันในด้านการควบคุมมอเตอร์ ระบบอัตโนมัติ และอิเล็กทรอนิกส์กำลัง

ในทางปฏิบัติแล้วหมายความว่าอย่างไร? สำหรับเครื่องมือวัดค่า RMS ที่แท้จริงของ Keysight ตารางแสดงข้อผิดพลาดของค่า Crest Factor ที่เผยแพร่แสดงให้เห็นถึงความไม่แน่นอนในการวัดเพิ่มเติม 0.15% ที่ CF 2–3 และเพิ่มขึ้นเป็น 0.40% ที่ CF 4–5 ตัวเลขเหล่านี้ใช้กับเครื่องมือวัดค่า RMS ที่แท้จริงที่ระดับการวัดเต็มสเกล ส่วนเครื่องวัดค่าเฉลี่ยไม่มีการระบุค่า Crest Factor เลย — พวกเขาไม่ได้ยอมรับว่าปัญหานี้มีอยู่จริง

ข้อผิดพลาดเหล่านี้ปรากฏให้เห็นที่ใดในสถานที่จริง

ปัญหาการวัดค่าผิดพลาดไม่ใช่เรื่องสมมติ มันเกิดขึ้นจริงในโรงงาน ในห้องทดสอบ และในการใช้งานภาคสนาม ที่ช่างเทคนิคเข้าใจผิดว่ามิเตอร์ของพวกเขากำลังแสดงค่าที่ถูกต้อง

ตัวขับความถี่แปรผัน

VFD พบได้ทั่วไป: เครื่องปรับอากาศ, ระบบลำเลียง, สถานีสูบน้ำ, เครื่องจักร CNC, ระบบการเคลื่อนที่ของหุ่นยนต์ แต่ก็เป็นหนึ่งในตัวการที่ก่อให้เกิดรูปคลื่นที่แย่ที่สุดเช่นกัน ในเดือนเมษายน 2026 Industrial Monitor Directได้เผยแพร่บทวิเคราะห์ที่แสดงให้เห็นว่า VFD แบบเร็กติไฟเออร์ 6 พัลส์มาตรฐาน สร้างกระแสอินพุตที่มีความผิดเพี้ยนฮาร์มอนิกทั้งหมด (THD-i) ประมาณ 30% ภายใต้สภาวะการใช้งานทั่วไป โดยฮาร์มอนิกที่ 5 เพียงอย่างเดียวก็ทำงานที่ประมาณ 20% ของกระแสพื้นฐานแล้ว

ถ้าคุณใช้มิเตอร์วัดค่าเฉลี่ยวัดเอาต์พุตของไดรฟ์นั้น คุณอาจจะได้ค่าที่ต่ำกว่าความเป็นจริง 10-40% แต่ถ้าใช้มิเตอร์วัดค่า RMS จริงแบบไม่กรอง คุณอาจจะได้ค่าที่สูงกว่าความเป็นจริง 20-30% เครื่องมือทั้งสองชนิดนี้ไม่ได้บอกค่าที่มอเตอร์ได้รับจริง ๆ

สำหรับการใช้งาน VFD การใช้เครื่องมือที่เหมาะสมเป็นสิ่งสำคัญอย่างยิ่งมัลติมิเตอร์แบบ True RMSและเครื่องวิเคราะห์กำลังไฟฟ้าที่มีตัวกรองความถี่ต่ำจะช่วยแยกสัญญาณพื้นฐานออกจากสัญญาณรบกวนจากการสวิตช์ความถี่สูงได้

แหล่งจ่ายไฟแบบสวิตชิ่ง

ระบบควบคุมสมัยใหม่ทุกชนิด ไม่ว่าจะเป็น PLC, เซอร์โวไดรฟ์ และคอมพิวเตอร์ฝังตัว ล้วนทำงานโดยใช้แหล่งจ่ายไฟแบบสวิตชิ่ง อุปกรณ์เหล่านี้ดึงกระแสไฟฟ้าเป็นพัลส์ ทำให้เกิดค่า crest factor ที่สูงกว่า 3.0 อย่างสม่ำเสมอ มิเตอร์วัดกระแสเฉลี่ยที่วัดกระแสพัลส์นั้นในลักษณะคลื่นไซน์จะวัดค่าได้ต่ำกว่าความเป็นจริง ซึ่งหมายความว่าการคำนวณสมดุลโหลด ตัวเลขการโหลดวงจรย่อย และการกำหนดขนาดอุปกรณ์ป้องกันกระแสเกิน ล้วนสร้างขึ้นจากค่าการวัดกระแสที่ไม่ถูกต้อง

คุณภาพไฟฟ้าระดับโครงข่าย

ในเดือนพฤศจิกายน 2024 Whisker Labs ได้เผยแพร่ข้อมูลการตรวจสอบที่แสดงให้เห็นว่า 38% ของบ้านเรือนที่ใช้ไฟฟ้าจาก ComEd (ชิคาโก) มีค่า THD เกินขีดจำกัดแรงดันไฟฟ้า IEEE 519 ที่ 8% นั่นเป็นเพียงค่าแรงดันไฟฟ้าขาเข้าเท่านั้น ก่อนที่โหลดของอาคารจะเพิ่มความผิดเพี้ยนเข้าไปอีก โรงงานอุตสาหกรรมที่ใช้ VFDs เครื่องเชื่อมไฟฟ้า ระบบ UPS และตัวแปลงกระแสไฟฟ้าแบบไม่กรอง จะยิ่งทำให้ระบบไฟฟ้าที่มีความผิดเพี้ยนอยู่แล้วนั้นแย่ลงไปอีก หากเครื่องมือวัดของคุณไม่สามารถบันทึกเนื้อหาของรูปคลื่นที่แท้จริงได้ มาตรฐานคุณภาพไฟฟ้าของคุณก็จะไม่น่าเชื่อถือ

ต้นทุนที่แท้จริงของการวัดที่ผิดพลาด

การวัดที่ไม่ถูกต้องไม่เพียงแต่ทำให้ได้ข้อมูลที่ไม่ดีเท่านั้น แต่ยังทำให้การตัดสินใจผิดพลาดด้วย และการตัดสินใจที่ผิดพลาดในระบบไฟฟ้ามีต้นทุนทางการเงินที่ประเมินค่าได้

ปรากฏการณ์ด้านคุณภาพไฟฟ้า ซึ่งรวมถึงการบิดเบือนฮาร์มอนิกส์นั้น ทำให้ภาคอุตสาหกรรมของสหรัฐฯ สูญเสียเงินประมาณ 15-24 พันล้านดอลลาร์ต่อปี จากการวิจัยของ EPRI/CEIDS ที่ครอบคลุมสถานประกอบการ 985 แห่ง ( VECTO Systemอ้างอิงข้อมูลจากห้องปฏิบัติการแห่งชาติลอว์เรนซ์เบิร์กลีย์) ซึ่งแยกต่างหากจากค่าใช้จ่าย 104-164 พันล้านดอลลาร์ที่เกิดจากไฟฟ้าดับ กลไกนั้นชัดเจน: ในเดือนเมษายน 2026 ระบบควบคุมพลังงานได้บันทึกไว้ว่า ระดับฮาร์มอนิกส์ที่สูงขึ้นจะเพิ่มการสูญเสียในหม้อแปลงไฟฟ้า 10-15% ต่อปี และเพิ่มอุณหภูมิการทำงานของมอเตอร์ 15-20 องศาเซลเซียสเหนือระดับปกติ ทุกๆ 10 องศาเซลเซียสที่อุณหภูมิขดลวดสูงขึ้น จะลดอายุการใช้งานของฉนวนมอเตอร์ลงครึ่งหนึ่ง

หากตรวจไม่พบและไม่แก้ไขฮาร์โมนิกส์ มอเตอร์และหม้อแปลงไฟฟ้าจะสูญเสียอายุการใช้งานไป 30-50% สำหรับโรงงานที่ใช้งานอุปกรณ์สำคัญในกระบวนการผลิต นั่นเป็นปัญหาด้านงบประมาณในการเปลี่ยนอุปกรณ์และปัญหาด้านตารางการผลิต ไม่ใช่แค่ปัญหาเล็กน้อยในการบำรุงรักษา

ใครต้องการมิเตอร์แบบไหน?

คำตอบไม่ใช่แค่ “ต้องซื้อค่า RMS แท้เสมอ” มันซับซ้อนกว่านั้น และละเอียดอ่อนกว่าที่ฉลากบ่งบอก

ในการประมวลผลบันทึกการสอบเทียบและการตรวจสอบการวัดในกลุ่มลูกค้าต่างๆ ในอุตสาหกรรมการผลิตอิเล็กทรอนิกส์ ระบบไฟฟ้า การป้องกันประเทศ และสภาพแวดล้อมการทดสอบยานยนต์ มีรูปแบบหนึ่งที่เกิดขึ้นซ้ำๆ อย่างสม่ำเสมอ คือ ปัญหาการวัดผิดพลาดนั้นแทบจะไม่เคยเกิดจากวิศวกรที่จงใจเลือกประเภทมิเตอร์ผิด แต่เกิดจากช่างเทคนิคภาคสนามที่ใช้มิเตอร์อะไรก็ได้ที่มีอยู่ในกระเป๋า กับสัญญาณที่พวกเขาไม่ได้คาดหวังว่าจะไม่ใช่สัญญาณไซน์

ค่า True RMS ที่มีตัวกรองความถี่ต่ำเป็นค่าขั้นต่ำที่จำเป็นสำหรับแอปพลิเคชันเหล่านี้:

• การติดตั้งใช้งาน การแก้ไขปัญหา และการตรวจสอบเอาต์พุตของมอเตอร์ไดรฟ์และ VFD
• การวิเคราะห์คุณภาพไฟฟ้าและการจัดทำเอกสารข้อมูลพื้นฐาน THD
• การตรวจสอบความถูกต้องของการออกแบบแหล่งจ่ายไฟแบบสวิตชิ่ง หรือการทดสอบการผลิต
• การทดสอบการรับโหลดของระบบ UPS และการตรวจสอบระยะเวลาการใช้งานของแบตเตอรี่
• การตรวจสอบการใช้พลังงานในกระบวนการผลิตเซมิคอนดักเตอร์ (เครื่องมือในกระบวนการผลิตดึงกระแสไฟฟ้าในอัตราที่ไม่เป็นเชิงเส้นสูง)
• สภาพแวดล้อมการทดสอบด้านการบินและอวกาศและการป้องกันประเทศ ซึ่งคุณภาพของกระแสไฟฟ้าส่งผลต่อประสิทธิภาพของระบบอิเล็กทรอนิกส์การบินและระบบนำทาง

การวัดค่าเฉลี่ยของมิเตอร์ยังคงเหมาะสมในกรณีต่อไปนี้:

• การทดสอบวงจรไฟฟ้ากระแสตรงแบบต้านทานล้วนและแรงดันแบตเตอรี่
• ตรวจสอบอัตราส่วนหม้อแปลงหรือรางจ่ายไฟที่ควบคุมภายใต้สภาวะที่สะอาดและควบคุมได้
• การวัดแรงดันไฟฟ้าหลักของระบบไฟฟ้าในที่พักอาศัย ณ จุดต่อไฟเข้าบ้านพักอาศัย ซึ่งมีความผิดเพี้ยนต่ำและยอมรับความแม่นยำได้ 5-10%

มิติการสอบเทียบ

ไม่ว่าคุณจะใช้มิเตอร์ประเภทใด สถานะการสอบเทียบมีความสำคัญโดยไม่ขึ้นอยู่กับวิธีการวัดแบบ RMS มิเตอร์ RMS แท้ที่มีใบรับรองการสอบเทียบหมดอายุอาจอ่านค่าได้แย่กว่ามิเตอร์วัดค่าเฉลี่ยที่ได้รับการสอบเทียบใหม่บนสัญญาณคลื่นไซน์เดียวกัน ความสามารถในการวัดแบบ RMS และความสามารถในการตรวจสอบย้อนกลับทางมาตรวิทยาเป็นข้อกำหนดที่แยกจากกัน และทั้งสองอย่างมีความสำคัญ

คำถามที่พบบ่อย

มัลติมิเตอร์แบบหาค่าเฉลี่ยสามารถสร้างความเสียหายให้กับอุปกรณ์ได้หรือไม่ หากอ่านค่าผิดพลาด?

ไม่โดยตรง — มิเตอร์ไม่ได้ส่งผลกระทบต่อวงจรที่วัด ความเสี่ยงเป็นความเสี่ยงทางอ้อม: การอ่านค่ากระแสไฟฟ้าผิดเพี้ยนต่ำกว่าความเป็นจริงถึง 40% ทำให้คุณสรุปว่าวงจรทำงานปกติทั้งๆ ที่มันโอเวอร์โหลด การสรุปผิดพลาดเช่นนี้ทำให้การแก้ไขล่าช้า ส่งผลให้ฮาร์โมนิกส์ยังคงสร้างความเครียดให้กับฉนวนและเพิ่มการสูญเสียในหม้อแปลงไฟฟ้าปีละ 10-15%

ถ้ามิเตอร์ของผมแสดงค่า "True RMS" มันจะอ่านค่าเอาต์พุตของ VFD ได้ถูกต้องเสมอหรือไม่?

ไม่ครับ มิเตอร์ True RMS ที่ไม่มีตัวกรองความถี่ต่ำจะอ่านค่าแรงดันเอาต์พุต PWM ของ VFD สูงเกินไป 20-30% เพราะมันจับสัญญาณพาความถี่สูงไปพร้อมกับความถี่พื้นฐาน คุณต้องใช้มิเตอร์ที่มีฟังก์ชันตัวกรองความถี่ต่ำที่เลือกได้ ซึ่งออกแบบมาโดยเฉพาะสำหรับการวัดเอาต์พุตของไดรฟ์ — โหมด LPF ของ Fluke 87V ถือเป็นมาตรฐานอ้างอิงสำหรับเรื่องนี้

ฉันควรเลือกมิเตอร์วัดค่า True RMS สำหรับงานอุตสาหกรรมที่มีค่า Crest Factor เท่าไหร่?

สำหรับ VFD และแหล่งจ่ายไฟแบบสวิตชิ่ง ค่า CF 3.0 ที่ระดับเต็มสเกลถือเป็นค่าต่ำสุดพื้นฐาน แต่ควรตรวจสอบว่าค่าสเปคลดลงหรือไม่ที่ระดับอินพุตที่ต่ำกว่า — เครื่องมือหลายชนิดที่มีค่า CF 6.0 ที่ระดับเต็มสเกลจะลดลงเหลือ CF 3.0 ที่ระดับครึ่งสเกล ตรวจสอบระดับอินพุตที่ใช้งานจริงของคุณเทียบกับค่า CF ที่ระบุในตำแหน่งสเกลนั้นเสมอ

แบนด์วิดท์ของมิเตอร์มีผลต่อความแม่นยำของค่า RMS ที่แท้จริงในโหลดฮาร์มอนิกหรือไม่?

ใช่ อย่างมีนัยสำคัญ VFD แบบ 6 พัลส์สร้างกระแสที่ฮาร์โมนิกที่ 11 (660 Hz) และฮาร์โมนิกที่ 13 (780 Hz) ในระดับ 9.1% และ 7.7% ของความถี่พื้นฐานตามลำดับ หากแบนด์วิดท์ของมิเตอร์ของคุณลดลงก่อนความถี่เหล่านั้น มันจะวัดพลังงานฮาร์โมนิกได้ต่ำกว่าความเป็นจริง แม้ว่าจะเป็นเครื่องมือวัดค่า RMS ที่แท้จริงก็ตาม สำหรับงานตรวจสอบคุณภาพไฟฟ้า ควรตรวจสอบข้อมูลจำเพาะของแบนด์วิดท์ก่อนเลือกมิเตอร์

ควรสอบเทียบมัลติมิเตอร์แบบ True RMS บ่อยแค่ไหน?

ผู้ผลิตส่วนใหญ่กำหนดให้ทำการสอบเทียบเครื่องมือเป็นประจำทุกปีสำหรับเครื่องมือที่ใช้ในสภาพแวดล้อมการวัดทางอุตสาหกรรม ช่วงเวลาควรสอดคล้องกับข้อกำหนดการเปลี่ยนแปลงค่าที่เผยแพร่ของเครื่องมือ สภาพการใช้งาน และความคลาดเคลื่อนของความแม่นยำในการวัด เครื่องมือที่เลยกำหนดวันสอบเทียบแล้วจะมีค่าความไม่แน่นอนที่ไม่ทราบค่า ไม่ว่าโครงสร้างการวัดจะเป็นอย่างไรก็ตาม และวงจร "True RMS" ใดๆ ก็ไม่สามารถชดเชยใบรับรองการสอบเทียบที่หมดอายุได้

บทสรุป

ความแตกต่างระหว่างค่า RMS ที่แท้จริงกับค่าเฉลี่ยที่วัดได้นั้นมีความสำคัญและมีนัยสำคัญ แต่การเลือกซื้อมิเตอร์ที่มีฉลากถูกต้องนั้นไม่ใช่คำตอบทั้งหมด ข้อมูลจำเพาะจะบอกคุณว่ามิเตอร์ใช้วิธีการคำนวณแบบใด แต่ไม่ได้บอกคุณว่ามีตัวกรองความถี่ต่ำที่จำเป็นสำหรับการใช้งานกับ VFD หรือไม่ ค่า Crest Factor ที่ระบุไว้ใช้ได้กับระดับอินพุตจริงของคุณหรือไม่ หรือแบนด์วิดท์เพียงพอสำหรับลำดับฮาร์มอนิกที่โหลดของคุณสร้างขึ้นหรือไม่
