การทำความเข้าใจเกี่ยวกับหม้อแปลงไฟฟ้าหลายขดลวด

หม้อแปลงไฟฟ้าหลายขดลวดคือหม้อแปลงที่มีขดลวดปฐมภูมิหรือทุติยภูมิมากกว่าหนึ่งชุด ซึ่งสามารถปรับแรงดันไฟฟ้าและกระแสไฟฟ้าได้หลากหลาย โดยทั่วไปแล้ว หม้อแปลงเหล่านี้มักมีขดลวดปฐมภูมิชุดเดียวและขดลวดทุติยภูมิสองชุดขึ้นไป แต่ก็สามารถมีขดลวดหลายชุดทั้งในด้านปฐมภูมิหรือทุติยภูมิ ทำให้หม้อแปลงเหล่านี้ถูกเรียกว่า "หม้อแปลงไฟฟ้าหลายขดลวด"

หลักการทำงาน

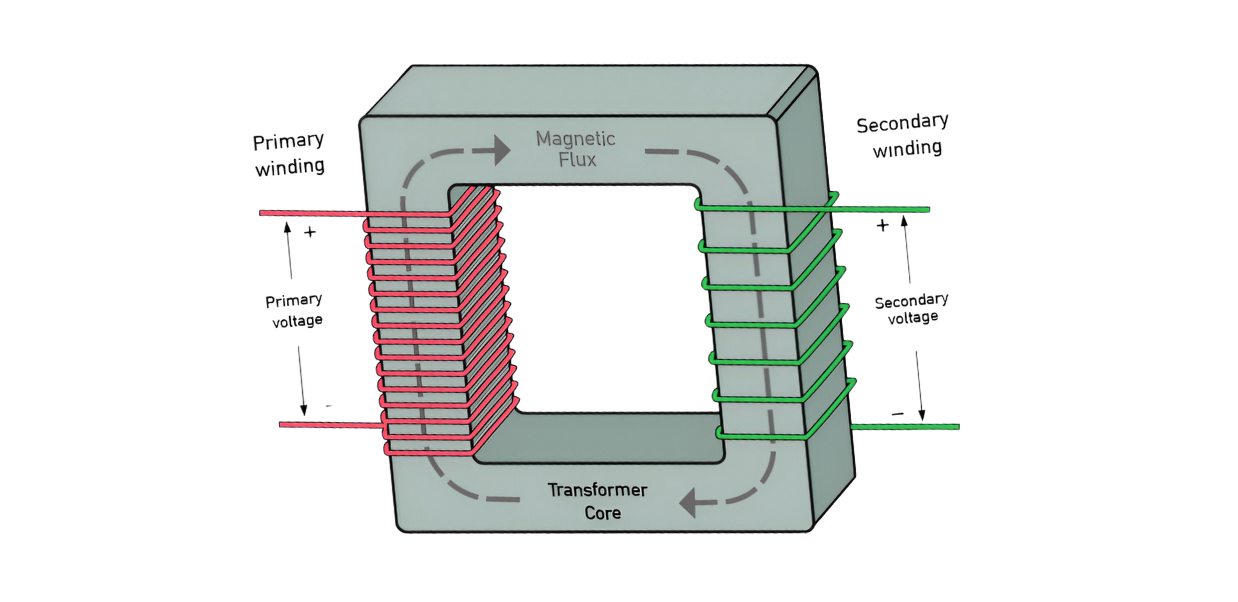

การทำงานของหม้อแปลงไฟฟ้าหลายขดลวดคล้ายกับหม้อแปลงทั่วไป โดยแรงดันไฟฟ้า กระแสไฟฟ้า และอัตราส่วนรอบจะถูกคำนวณในลักษณะเดียวกัน อย่างไรก็ตาม ต้องใส่ใจในเรื่องขั้วของแรงดันไฟฟ้าของแต่ละขดลวด โดยเฉพาะเมื่อทำการเชื่อมต่อเข้าด้วยกัน ซึ่งเป็นสิ่งสำคัญเพราะการเชื่อมต่อที่ไม่ถูกต้องอาจทำให้เกิดความผิดปกติหรือความเสียหายได้

หม้อแปลงไฟฟ้าหลายขดลวดสามารถเป็นได้ทั้งหม้อแปลงแบบเฟสเดียวหรือแบบสามเฟส โดยหลักการเดียวกันใช้ได้ทั้งสองแบบ สามารถใช้เพื่อเพิ่มหรือลดแรงดันไฟฟ้า หรือผสมผสานทั้งสองแบบในหม้อแปลงเดียว หม้อแปลงอาจมีขดลวดทุติยภูมิหลายชุดในแกนเดียวกัน ซึ่งแต่ละชุดให้แรงดันไฟฟ้าหรือกระแสไฟฟ้าที่ต่างกัน ทำให้หม้อแปลงไฟฟ้าหลายขดลวดมีความยืดหยุ่นในการใช้งานในระบบที่ต้องการแรงดันไฟฟ้าหลายระดับ

การใช้งานในวงจรอิเล็กทรอนิกส์

ในวงจรอิเล็กทรอนิกส์ หม้อแปลงมักจะจ่ายแรงดันไฟฟ้าต่ำหลายระดับให้กับส่วนประกอบต่างๆ หนึ่งในแอปพลิเคชันที่พบได้บ่อยของหม้อแปลงหลายขดลวดคือในแหล่งจ่ายไฟและวงจรสวิตช์แปลงไฟแบบไทรแอค (Triac Switching Converter) ในการตั้งค่านี้ หม้อแปลงอาจมีขดลวดทุติยภูมิหลายชุด โดยแต่ละชุดจะถูกแยกจากกันและจากขดลวดปฐมภูมิ โดยแต่ละขดลวดทุติยภูมิจะผลิตแรงดันไฟฟ้าที่สัมพันธ์กับจำนวนรอบของมัน

การกำหนดค่าและการเชื่อมต่อ

หม้อแปลงไฟฟ้าหลายขดลวดทั่วไปมีขดลวดทุติยภูมิหลายชุดที่สามารถเชื่อมต่อในรูปแบบต่างๆ เพื่อสร้างระดับแรงดันไฟฟ้าหรือกระแสไฟฟ้าที่แตกต่างกัน ขดลวดปฐมภูมิสามารถใช้แยกกันหรือเชื่อมต่อเข้าด้วยกันเพื่อให้ได้แรงดันไฟฟ้าสูงขึ้น เมื่อทำการเชื่อมต่อขดลวดหม้อแปลงเข้าด้วยกันแบบขนาน จำเป็นอย่างยิ่งที่ขดลวดเหล่านั้นจะต้องมีลักษณะทางไฟฟ้าที่เหมือนกัน หมายความว่าค่ากระแสและแรงดันไฟฟ้าต้องเท่ากัน

หม้อแปลงแรงดันไฟฟ้าคู่

หม้อแปลงแรงดันไฟฟ้าคู่เป็นหม้อแปลงประเภทหนึ่งที่มีขดลวดปฐมภูมิและขดลวดทุติยภูมิสองชุด โดยแต่ละชุดมีการจัดอันดับแรงดันและกระแสไฟฟ้าที่เหมือนกัน หม้อแปลงเหล่านี้สามารถเชื่อมต่อแบบอนุกรมหรือขนานเพื่อรองรับระดับแรงดันไฟฟ้าหรือกระแสไฟฟ้าที่แตกต่างกัน การเชื่อมต่อขดลวดอย่างถูกต้องมีความสำคัญอย่างยิ่ง เพราะหากเชื่อมต่อไม่ถูกต้องอาจทำให้เกิดการลัดวงจรที่สามารถทำลายหม้อแปลงไฟฟ้าได้

ตัวอย่างเช่น หม้อแปลงแรงดันไฟฟ้าคู่อาจมีขดลวดปฐมภูมิที่จัดอันดับแรงดันไฟฟ้า 240/120V และขดลวดทุติยภูมิที่จัดอันดับแรงดันไฟฟ้า 12/24V ขดลวดปฐมภูมิแต่ละชุดจัดอันดับที่ 120V และขดลวดทุติยภูมิแต่ละชุดจัดอันดับที่ 12V หม้อแปลงต้องถูกเชื่อมต่อให้แต่ละขดลวดปฐมภูมิรับแรงดันไฟฟ้าที่ถูกต้อง

การเชื่อมต่อแบบอนุกรมและขนาน

ในหม้อแปลงที่เชื่อมต่อแบบอนุกรม ขดลวดปฐมภูมิจะถูกเชื่อมต่อแบบอนุกรมข้ามแหล่งจ่ายไฟ 240V หากขดลวดมีลักษณะเหมือนกัน แรงดันไฟฟ้าครึ่งหนึ่ง (120V) จะตกคร่อมแต่ละขดลวด และกระแสไฟฟ้าปฐมภูมิจะไหลผ่านทั้งสองขดลวดในขนาดเท่ากัน ขดลวดทุติยภูมิที่จัดอันดับแรงดันไฟฟ้า 12V, 2.5A จะถูกเชื่อมต่อแบบอนุกรม ทำให้ได้เอาต์พุต 24V, 2.5A กระแสไฟฟ้ายังคงเหมือนเดิม แต่แรงดันไฟฟ้าเพิ่มขึ้นสองเท่า

ในหม้อแปลงที่เชื่อมต่อแบบขนาน ขดลวดทุติยภูมิจะถูกเชื่อมต่อแบบขนาน ทำให้แรงดันไฟฟ้ายังคงอยู่ที่ 12V แต่กระแสไฟฟ้าเพิ่มขึ้นเป็นสองเท่า (5.0A) ขดลวดปฐมภูมิยังคงเชื่อมต่อเหมือนเดิม แต่การเชื่อมต่อแบบขนานของขดลวดทุติยภูมิทำให้ได้เอาต์พุตกระแสไฟฟ้าที่สูงขึ้น

ความสำคัญของการกำหนดทิศทางจุด

การกำหนดทิศทางจุดในขดลวดหม้อแปลงไฟฟ้ามีความสำคัญอย่างยิ่ง เนื่องจากแสดงถึงขั้วที่มีความสัมพันธ์ทางเฟสเดียวกัน การเชื่อมต่อขดลวดทุติยภูมิที่มีการกำหนดทิศทางจุดตรงข้ามอาจทำให้ฟลักซ์แม่เหล็กหักล้างกัน ส่งผลให้เอาต์พุตเป็นศูนย์หรือเกิดความเสียหายกับหม้อแปลงไฟฟ้าได้

หม้อแปลงไฟฟ้าแบบเคาะตรงกลาง

หม้อแปลงไฟฟ้าแบบเคาะตรงกลางถูกออกแบบมาเพื่อให้ได้แรงดันไฟฟ้าทุติยภูมิสองชุดแยกกัน โดยมีจุดเชื่อมต่อร่วมกัน ทำให้เกิดการจ่ายไฟแบบสองเฟสสามสาย แรงดันไฟฟ้าทุติยภูมิสัมพันธ์กับแรงดันไฟฟ้าปฐมภูมิ และพลังงานในแต่ละขดลวดจะเท่ากัน หม้อแปลงไฟฟ้าแบบเคาะตรงกลางมีจุดเชื่อมต่อที่ตำแหน่งกลางของขดลวดทุติยภูมิ ทำให้เกิดแรงดันไฟฟ้าทุติยภูมิที่เท่าเทียมกันแต่ตรงข้ามกัน เมื่อจุดเชื่อมต่อกลางถูกต่อสายดิน จะทำให้แรงดันไฟฟ้าทุติยภูมิหนึ่งเป็นบวกและอีกชุดหนึ่งเป็นลบ ซึ่งอยู่ในเฟสตรงข้ามกัน 180 องศา

ข้อเสียของหม้อแปลงไฟฟ้าแบบเคาะตรงกลางที่ไม่ต่อสายดินคือความเป็นไปได้ที่จะเกิดแรงดันไฟฟ้าที่ไม่สมดุลในขดลวดทุติยภูมิ เนื่องจากกระแสไฟฟ้าที่ไม่สมดุลในจุดเชื่อมต่อที่สาม หม้อแปลงไฟฟ้าแบบเคาะตรงกลางยังสามารถสร้างขึ้นจากหม้อแปลงแรงดันไฟฟ้าคู่โดยการเชื่อมต่อขดลวดทุติยภูมิแบบอนุกรมและใช้จุดเชื่อมต่อกลางเป็นจุดแตะ

ความยืดหยุ่นของหม้อแปลงไฟฟ้าหลายขดลวด

หม้อแปลงไฟฟ้าหลายขดลวดมีความยืดหยุ่นและมีการใช้งานที่หลากหลายในวงจรไฟฟ้าและอิเล็กทรอนิกส์ สามารถจ่ายแรงดันไฟฟ้าทุติยภูมิที่แตกต่างกันไปยังโหลดต่างๆ มีขดลวดที่เชื่อมต่อแบบอนุกรมหรือขนานเพื่อให้ได้แรงดันไฟฟ้าหรือกระแสไฟฟ้าที่สูงขึ้น หรือสร้างหม้อแปลงแบบมีจุดแตะกลางโดยการเชื่อมต่อขดลวดทุติยภูมิแบบอนุกรม หม้อแปลงเหล่านี้มีความสำคัญในการใช้งานที่ต้องการแรงดันไฟฟ้าหลายระดับหรือการกำหนดค่าเฉพาะเพื่อตอบสนองความต้องการพลังงานที่หลากหลาย
