ด้วย Test System Architect จาก Pickering Interfaces คุณสามารถออกแบบชุดสายเคเบิลที่เชื่อมต่ออุปกรณ์ที่กำลังทดสอบกับอุปกรณ์ทดสอบหรือสวิตช์ได้ เครื่องมือบนระบบคลาวด์นี้ใช้งานได้ฟรี คุณเพียงแค่ลงทะเบียนเพื่อใช้งาน

การเชื่อมต่ออุปกรณ์อิเล็กทรอนิกส์เข้ากับอุปกรณ์ทดสอบอาจเป็นเรื่องที่ยุ่งยาก โดยเฉพาะอย่างยิ่งเมื่อสร้างระบบทดสอบอัตโนมัติและเชื่อมต่อเครื่องมือทดสอบหลายชิ้นเข้ากับอุปกรณ์ที่กำลังทดสอบ คุณอาจเริ่มต้นด้วยสเปรดชีตที่แสดงรายการประเภทของตัวเชื่อมต่อ สายเคเบิล จำนวนขาของตัวเชื่อมต่อ ชื่อสัญญาณ และจุดสิ้นสุด เรื่องต่างๆ อาจซับซ้อนขึ้นอย่างรวดเร็ว มีวิธีที่ดีกว่านี้หรือไม่?

ทีมงานของ Pickering Interfaces ก็คิดเช่นนั้น Pickering เชี่ยวชาญด้านโมดูลสวิตช์ PXI ดังนั้นพวกเขาจึงได้เห็นด้วยตนเองว่าการออกแบบสายเคเบิลนั้นยุ่งยากเพียงใด เพื่อช่วยคุณในการออกแบบสายเคเบิลทดสอบ Pickering ได้พัฒนาTest System Architectเครื่องมือออกแบบออนไลน์ฟรี ลงทะเบียนและลองใช้ดูสิ

“บ่อยครั้งที่วิศวกรที่ออกแบบระบบทดสอบอัตโนมัติไม่ได้พิจารณาเส้นทางของสัญญาณ” ไคล์ โวเซน จากบริษัทพิกเคอริง บอกกับผมเมื่อผมไปพบเขาที่สำนักงานของพิกเคอริงในบอสตัน “ข้อผิดพลาดในสเปรดชีตจะปรากฏชัดเจนก็ต่อเมื่อคุณสร้างสายเคเบิลเสร็จแล้ว” โวเซนสาธิตให้ผมดูโดยระบุรายละเอียดของสายเคเบิลเพื่อเชื่อมต่ออุปกรณ์สี่ชิ้นเข้ากับมัลติมิเตอร์ผ่านเมทริกซ์สวิตช์

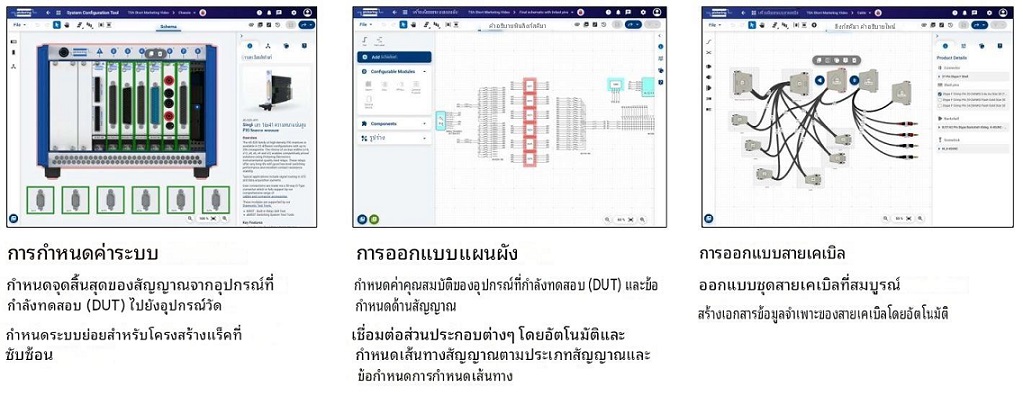

ด้วยโปรแกรม Test System Architect คุณสามารถระบุประเภทของตัวเชื่อมต่อ ความยาวสายเคเบิล (โดยคำนึงถึงขนาดของตัวเชื่อมต่อหรือไม่ก็ได้) จากนั้นจึงเพิ่มการเชื่อมต่อ นอกจากนี้ คุณยังสามารถดึงข้อมูลจำเพาะของโมดูลสวิตช์ PXI ของ Pickering มาใช้ในการออกแบบให้เสร็จสมบูรณ์ได้ โปรแกรม Test System Architect จะแสดงการออกแบบสายเคเบิลและแผนผังวงจรให้คุณเห็น เมื่อออกแบบสายเคเบิล คุณสามารถเลือกจากโมดูลสวิตช์ PXI ซึ่งรวมถึงเมทริกซ์ มัลติเพล็กเซอร์ RF มัลติเพล็กเซอร์ และสวิตช์อเนกประสงค์ คุณยังสามารถเพิ่มแชสซี PXI, PXIe ไฮบริด และ LXI/USB ลงในการออกแบบโดยรวมของคุณได้อีกด้วย

ผ่านบัญชีออนไลน์ของคุณ โปรแกรม Test System Architect จะให้คุณบันทึกเอกสารการออกแบบของคุณ จากนั้นคุณสามารถส่งออกเป็นไฟล์ข้อมูล ไฟล์ SVG ไฟล์กราฟิก PNG เอกสารข้อมูลจำเพาะ หรือไฟล์ CSV รายการวัสดุ (BOM) ได้
