ตัวนับเป็นส่วนประกอบสำคัญในอุปกรณ์อิเล็กทรอนิกส์ดิจิทัลที่ใช้สำหรับการนับเหตุการณ์หรือเวลา สามารถแบ่งได้เป็นตัวนับแบบซิงโครนัสและแบบอะซิงโครนัส ซึ่งแตกต่างกันในวิธีการประมวลผลสัญญาณนาฬิกาเพื่อเปลี่ยนสถานะ การเปรียบเทียบนี้จะเน้นความแตกต่างที่สำคัญระหว่างตัวนับทั้งสองประเภทนี้ ทั้งในด้านการทำงาน ข้อดี ข้อเสีย และกรณีการใช้งาน

เคาน์เตอร์แบบซิงโครนัส คืออะไร?

ตัวนับแบบซิงโครนัส (Synchronous Counter) คือตัวนับชนิดหนึ่งที่ฟลิปฟล็อปทั้งหมดถูกควบคุมด้วยสัญญาณนาฬิการ่วมเพียงตัวเดียว วิธีนี้ช่วยให้ฟลิปฟล็อปทั้งหมดในตัวนับเปลี่ยนสถานะพร้อมกัน นำไปสู่การนับแบบซิงโครไนซ์ ตัวนับเหล่านี้ใช้สัญญาณนาฬิกาสากลที่ใช้ร่วมกับฟลิปฟล็อปทั้งหมด

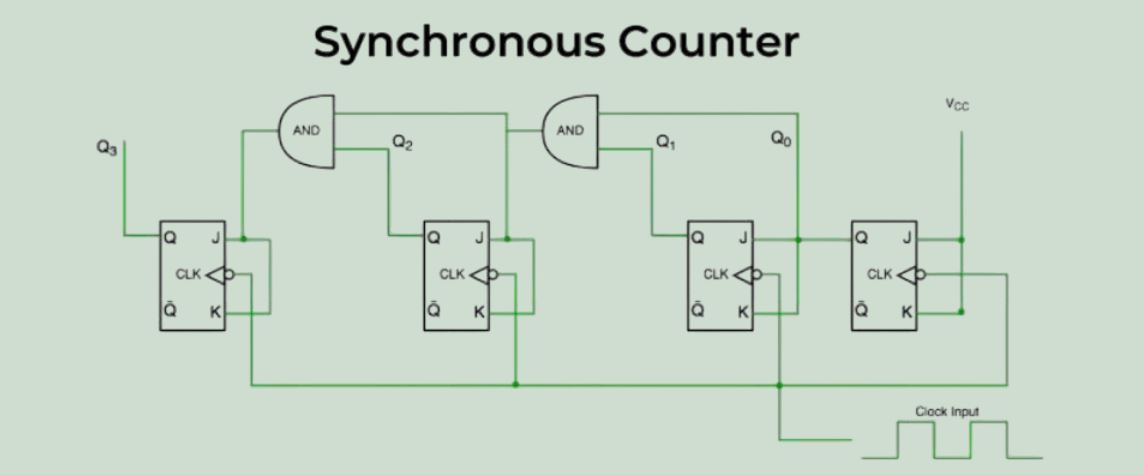

เคาน์เตอร์แบบซิงโครนัส

ข้อดีของเคาน์เตอร์แบบซิงโครนัส

• การทำงานที่รวดเร็วยิ่งขึ้น : ฟลิปฟล็อปทั้งหมดในเคาน์เตอร์เปลี่ยนแปลงในเวลาเดียวกัน ซึ่งทำให้เคาน์เตอร์ทำงานได้เร็วขึ้น
• การจับเวลาที่แม่นยำ : เนื่องจากทุกอย่างได้รับการซิงโครไนซ์กัน จึงมีข้อผิดพลาดในการจับเวลาน้อยลง ทำให้ตัวนับมีความน่าเชื่อถือและแม่นยำมากขึ้น
• ลดความล่าช้าในการแพร่กระจาย : ไม่ต้องรอให้ฟลิปฟล็อปแต่ละตัวทริกเกอร์ตัวถัดไป ดังนั้นตัวนับจึงมีความล่าช้าในการเปลี่ยนสถานะน้อยลง
• เชื่อถือได้มากขึ้น : ตัวนับแบบซิงโครนัสมีเสถียรภาพมากขึ้นเนื่องจากทุกอย่างเกิดขึ้นในเวลาเดียวกัน ทำให้โอกาสเกิดข้อผิดพลาดลดลง
• ดีกว่าสำหรับการใช้งานความเร็วสูง : ตัวนับเหล่านี้สามารถจัดการกับการทำงานความเร็วสูง ทำให้เหมาะกับสิ่งต่างๆ เช่น ตัวจับเวลาที่รวดเร็วหรือระบบการประมวลผล
• ควบคุมได้ง่ายกว่า : เนื่องจากฟลิปฟล็อปทั้งหมดถูกควบคุมโดยนาฬิกาตัวเดียว จึงจัดการเวลาของตัวนับได้ง่ายขึ้น โดยเฉพาะในวงจรที่ซับซ้อน

ข้อเสียของการนับแบบซิงโครนัส

• การออกแบบที่ซับซ้อน : การนับแบบซิงโครนัสนั้นออกแบบได้ยากกว่าเนื่องจากต้องมีส่วนประกอบเพิ่มเติม เช่น นาฬิกาทั่วไปและวงจรควบคุมเพื่อให้แน่ใจว่าทุกอย่างทำงานร่วมกันได้
• การใช้พลังงานที่สูงขึ้น : เนื่องจากฟลิปฟล็อปทั้งหมดเปลี่ยนในเวลาเดียวกัน จึงใช้พลังงานมากกว่าตัวนับที่ฟลิปฟล็อปเปลี่ยนทีละตัว
• ต้องใช้ส่วนประกอบเพิ่มเติม : คุณต้องมีส่วนประกอบเพิ่มเติม (เช่น ไดรเวอร์นาฬิกาและบัฟเฟอร์) เพื่อให้แน่ใจว่าทุกอย่างจะซิงโครไนซ์กัน ซึ่งทำให้การออกแบบซับซ้อนและมีราคาแพงมากขึ้น

เคาน์เตอร์อะซิงโครนัส คืออะไร?

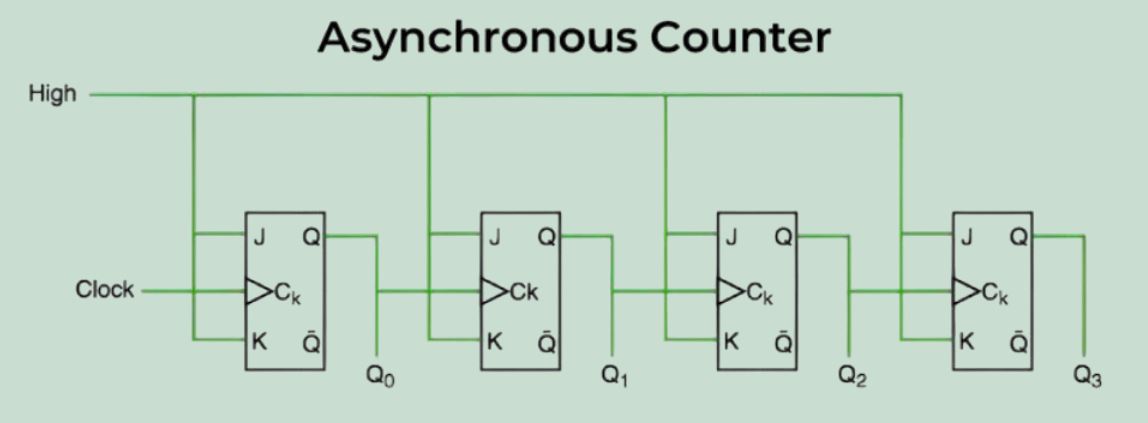

ตัวนับแบบอะซิงโครนัส หรือที่รู้จักกันในชื่อตัวนับริปเปิล คือตัวนับประเภทหนึ่งที่ฟลิปฟล็อปแต่ละตัวจะถูกทริกเกอร์โดยเอาต์พุตของฟลิปฟล็อปตัวก่อนหน้า ไม่ใช่โดยสัญญาณนาฬิการ่วม ส่งผลให้เกิดการหน่วงเวลาเมื่อฟลิปฟล็อปแต่ละตัวเปลี่ยนสถานะตามลำดับ ก่อให้เกิดเอฟเฟกต์ "ริปเปิล" ตัวนับเหล่านี้ไม่ได้ใช้นาฬิกาสากล นาฬิกาหลักจะถูกใช้กับฟลิปฟล็อปตัวแรกเท่านั้น และสำหรับฟลิปฟล็อปตัวอื่นๆ เอาต์พุตของฟลิปฟล็อปตัวก่อนหน้าจะถูกใช้เป็นสัญญาณนาฬิกา

ข้อดีของเคาน์เตอร์แบบอะซิงโครนัส

• การออกแบบที่เรียบง่ายกว่า : ตัวนับแบบอะซิงโครนัสออกแบบได้ง่าย เพราะไม่จำเป็นต้องใช้สัญญาณนาฬิกาเพียงสัญญาณเดียวสำหรับฟลิปฟล็อปทั้งหมด ฟลิปฟล็อปแต่ละตัวจะถูกทริกเกอร์โดยฟลิปฟล็อปตัวก่อนหน้า
• การใช้พลังงานที่ต่ำกว่า : เนื่องจากฟลิปฟล็อปจะเปลี่ยนทีละตัว จึงใช้พลังงานน้อยกว่าตัวนับแบบซิงโครนัส ซึ่งต้องให้ฟลิปฟล็อปทั้งหมดเปลี่ยนพร้อมกัน
• ราคาถูกกว่า : การออกแบบมีความเรียบง่ายกว่าและใช้ส่วนประกอบน้อยลง ทำให้การสร้างตัวนับแบบอะซิงโครนัสมีต้นทุนต่ำกว่า
• เหมาะสำหรับแอปพลิเคชันความเร็วต่ำ : ตัวนับเหล่านี้ทำงานได้ดีในระบบที่ไม่ต้องการความเร็วสูง เช่น ตัวจับเวลาพื้นฐานหรือตัวนับเหตุการณ์
• สามารถใช้สำหรับการนับเหตุการณ์ : ตัวนับแบบอะซิงโครนัสเหมาะสำหรับแอปพลิเคชันที่ต้องการนับเหตุการณ์ เช่น นาฬิกาดิจิทัลหรือตัวจับเวลาแบบง่าย ๆ ที่ความเร็วสูงไม่ใช่สิ่งสำคัญ
• ความยืดหยุ่น : ตัวนับแบบอะซิงโครนัสเหมาะสำหรับการนับเหตุการณ์ที่ไม่จำเป็นต้องมีการซิงโครไนซ์ฟลิปฟล็อปอย่างสมบูรณ์แบบ

ข้อเสียของการนับแบบอะซิงโครนัส

• การทำงานช้าลง : เคาน์เตอร์แบบอะซิงโครนัสจะช้าลงเนื่องจากฟลิปฟล็อปแต่ละตัวจะรอให้ตัวก่อนหน้าทริกเกอร์ ทำให้เกิดความล่าช้า
• ปัญหาเรื่องเวลา (เอฟเฟกต์ระลอกคลื่น) : ความล่าช้าจากฟลิปฟล็อปไปยังฟลิปฟล็อปอาจทำให้เกิดข้อผิดพลาดเรื่องเวลา โดยเฉพาะอย่างยิ่งหากใช้ตัวนับที่ความเร็วสูง
• ความแม่นยำน้อยลง : เอฟเฟกต์ริปเปิล (ความล่าช้าระหว่างฟลิปฟล็อป) อาจทำให้เกิดข้อผิดพลาด ทำให้การนับแบบอะซิงโครนัสมีความแม่นยำน้อยลง
• ความเร็วจำกัด : ตัวนับเหล่านี้ไม่เหมาะสำหรับระบบที่รวดเร็วเนื่องจากมีความล่าช้าระหว่างฟลิปฟล็อป
• ความล่าช้าในการแพร่กระจายมากขึ้น : เมื่อเพิ่มฟลิปฟล็อปมากขึ้น ความล่าช้าก็จะเพิ่มขึ้น ทำให้ตัวนับช้าลงและมีความน่าเชื่อถือลดลง
• ปัญหาความน่าเชื่อถือ : ที่ความถี่สูง ตัวนับแบบอะซิงโครนัสมีแนวโน้มที่จะเกิดข้อผิดพลาดหรือขัดข้องเนื่องจากเอฟเฟกต์ระลอกคลื่น

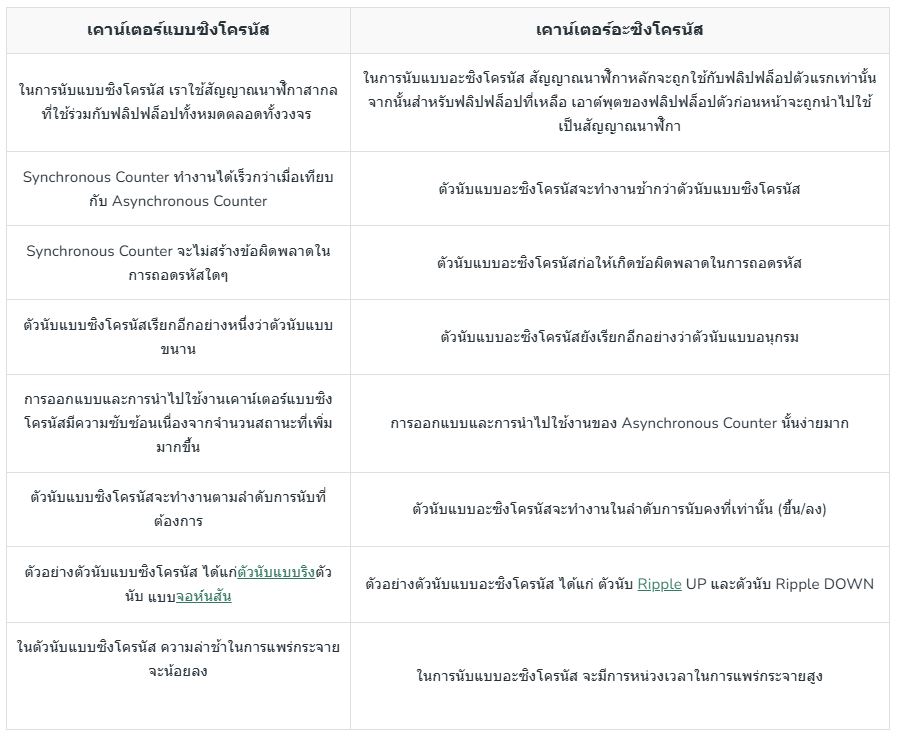

ความแตกต่างระหว่างเคาน์เตอร์แบบซิงโครนัสและแบบอะซิงโครนัส

บทสรุป

เราได้เรียนรู้ความแตกต่างระหว่างตัวนับแบบซิงโครนัสและแบบอะซิงโครนัสแล้ว ตัวนับแบบซิงโครนัสและอะซิงโครนัสใช้สำหรับการนับในระบบดิจิทัล แต่วิธีการทำงานแตกต่างกัน ตัวนับแบบซิงโครนัสมีความเร็วและความแม่นยำมากกว่าเนื่องจากทุกส่วนทำงานร่วมกันในเวลาเดียวกัน เหมาะสำหรับระบบที่ต้องการความเร็วและความแม่นยำสูง แต่มีความซับซ้อนและใช้พลังงานมากกว่า

ในทางกลับกัน ตัวนับแบบอะซิงโครนัสนั้นง่ายกว่าและใช้พลังงานน้อยกว่า เนื่องจากแต่ละส่วนทำงานต่อเนื่องกัน ตัวนับแบบอะซิงโครนัสจะช้ากว่าและมีความแม่นยำน้อยกว่า จึงเหมาะกับการใช้งานที่ง่ายกว่าและความเร็วต่ำมากกว่า
