ตัวเก็บประจุเป็นส่วนประกอบที่พบได้บ่อยที่สุดในอุปกรณ์อิเล็กทรอนิกส์และถูกใช้ในงานอิเล็กทรอนิกส์เกือบทุกประเภท มีตัวเก็บประจุหลายประเภทวางจำหน่ายในตลาดเพื่อวัตถุประสงค์ที่แตกต่างกันในวงจรอิเล็กทรอนิกส์ใดๆ มีให้เลือกหลายค่า ตั้งแต่ 1 พิโคฟารัด ถึง 1 ฟารัด และซูเปอร์คาปาซิเตอร์นอกจากนี้ ตัวเก็บประจุยังมีคุณสมบัติอื่นๆ ที่แตกต่างกัน เช่น แรงดันใช้งาน อุณหภูมิใช้งาน ค่าความคลาดเคลื่อนของค่าที่กำหนด และกระแสรั่วไหล

กระแสรั่วไหลของตัวเก็บประจุเป็นปัจจัยสำคัญสำหรับการใช้งาน โดยเฉพาะอย่างยิ่งหากใช้ในอุปกรณ์อิเล็กทรอนิกส์กำลังหรืออุปกรณ์อิเล็กทรอนิกส์ด้านเสียงตัวเก็บประจุแต่ละประเภทมีค่ากระแสรั่วไหล แตกต่างกัน นอกจากการเลือกตัวเก็บประจุที่เหมาะสมและมีค่ากระแสรั่วไหลที่ถูกต้องแล้ว วงจรยังควรมีความสามารถในการควบคุมกระแสรั่วไหลด้วย ดังนั้นก่อนอื่นเราควรทำความเข้าใจเกี่ยวกับกระแสรั่วไหลของตัวเก็บประจุให้ชัดเจน กระแสรั่วไหลของตัวเก็บประจุเป็นพารามิเตอร์ที่สำคัญซึ่งส่งผลต่อประสิทธิภาพและอายุการใช้งานของวงจรอิเล็กทรอนิกส์

กระแสรั่วไหลของตัวเก็บประจุคืออะไร?

กระแสรั่วไหลของตัวเก็บประจุคือกระแสตรงขนาดเล็กที่ไหลผ่านตัวเก็บประจุเมื่อมีการจ่ายแรงดันไฟฟ้า ซึ่งเกิดจากฉนวนที่ไม่สมบูรณ์ในวัสดุไดอิเล็กทริก โดยขึ้นอยู่กับตัวเก็บประจุ พิกัดแรงดันไฟฟ้า และอุณหภูมิ กระแสรั่วไหลนี้อาจมีค่าตั้งแต่ระดับนาโนแอมแปร์ไปจนถึงไมโครแอมแปร์

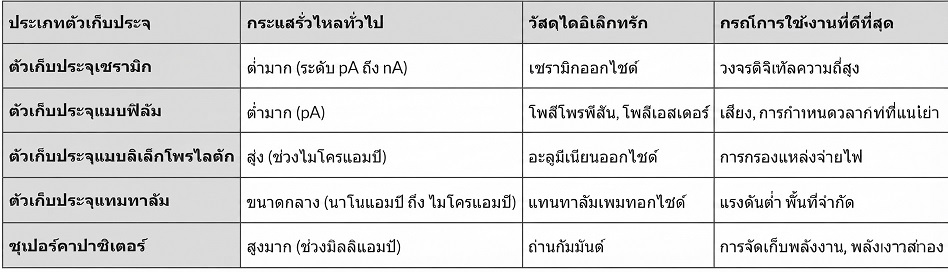

กระแสรั่วไหลของตัวเก็บประจุตามประเภท

ทำความเข้าใจความสัมพันธ์ระหว่างชั้นไดอิเล็กทริกและกระแสรั่วไหล

กระแสรั่วไหลของตัวเก็บประจุมีความสัมพันธ์โดยตรงกับวัสดุไดอิเล็กทริกที่ใช้ในการสร้างตัวเก็บประจุ ลองดูภาพด้านล่างนี้ -

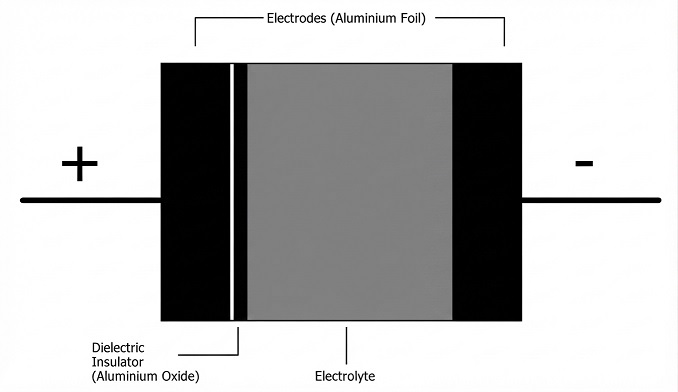

ส่วนประกอบภายในของตัวเก็บประจุแบบอิเล็กโทรไลต์

กระแสรั่วไหลของตัวเก็บประจุอิเล็กโทรไลต์อะลูมิเนียมมีต้นกำเนิดมาจากโครงสร้างภายใน ซึ่งประกอบด้วยส่วนประกอบสำคัญหลายประการ:

» แอโนด:ขั้วบวกที่เกิดปฏิกิริยาออกซิเดชัน
» แคโทด:ขั้วลบที่ทำให้วงจรสมบูรณ์
» อิเล็กโทรไลต์:ตัวนำไฟฟ้าที่ช่วยให้ไอออนเคลื่อนที่ได้
» ชั้นไดอิเล็กทริก:ฟิล์มออกไซด์ที่เป็นฉนวนป้องกันการไหลของกระแสตรง
» ตัวคั่น:สิ่งกีดขวางทางกายภาพระหว่างขั้วไฟฟ้า

ฉนวนไดอิเล็กทริกทำหน้าที่เป็นฉนวนป้องกันแผ่นตัวนำภายในตัวเก็บประจุ แต่เนื่องจากไม่มีสิ่งใดสมบูรณ์แบบในโลกนี้ ฉนวนจึงไม่สมบูรณ์แบบและมีค่าความคลาดเคลื่อนในการเป็นฉนวน ด้วยเหตุนี้ กระแสไฟฟ้าปริมาณเล็กน้อยจึงไหลผ่านฉนวนกระแสไฟฟ้านี้เรียกว่า กระแสรั่วไหล

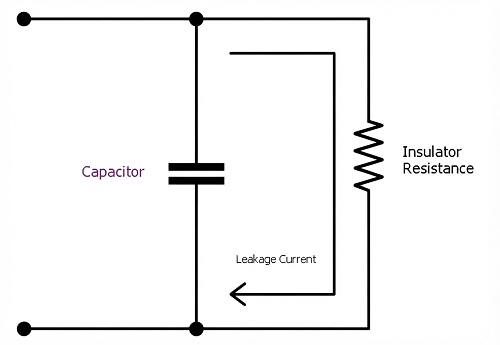

ฉนวนและการไหลของกระแสไฟฟ้าสามารถสาธิตได้โดยใช้ตัวเก็บประจุและตัวต้านทานอย่างง่าย การไหลของกระแสไฟฟ้านี้แสดงถึงกระแสรั่วไหลของตัวเก็บประจุ และสามารถมองเห็นได้โดยใช้แบบจำลองวงจรสมมูล วิศวกรจำลองพฤติกรรมของกระแสรั่วไหลของตัวเก็บประจุโดยใช้วงจรตัวต้านทาน-ตัวเก็บประจุ (RC) แบบขนาน

การแลกเปลี่ยนนี้อธิบายได้ว่าทำไมกระแสรั่วไหลของตัวเก็บประจุแบบอิเล็กโทรไลต์จึงสูงกว่าตัวเก็บประจุแบบฟิล์มหรือเซรามิกอย่างมาก แม้ว่าจะมีการใช้งานอย่างแพร่หลายในแอปพลิเคชันแหล่งจ่ายไฟก็ตาม ตัวต้านทานมีค่าความต้านทานสูงมาก ซึ่งสามารถระบุได้ว่าเป็นความต้านทานของฉนวนและตัวเก็บประจุถูกใช้เพื่อจำลองตัวเก็บประจุจริง เนื่องจากตัวต้านทานมีค่าความต้านทานสูงมาก กระแสที่ไหลผ่านตัวต้านทานจึงต่ำมาก โดยทั่วไปอยู่ในระดับนาโนแอมแปร์ ความต้านทานของฉนวนขึ้นอยู่กับชนิดของฉนวนไดอิเล็กทริก เนื่องจากวัสดุชนิดต่างๆ จะเปลี่ยนกระแสรั่วไหล ค่าคงที่ไดอิเล็กทริกต่ำจะให้ความต้านทานของฉนวนที่ดีมาก ส่งผลให้กระแสรั่วไหลต่ำมาก ตัวอย่างเช่น ตัวเก็บประจุชนิดโพลีโพรพีลีน พลาสติก หรือเทฟลอน เป็นตัวอย่างของค่าคงที่ไดอิเล็กทริกต่ำ แต่สำหรับตัวเก็บประจุเหล่านั้น ค่าความจุจะต่ำมาก การเพิ่มค่าความจุจะเพิ่มค่าคงที่ไดอิเล็กทริกด้วย ตัวเก็บประจุแบบอิเล็กโทรไลต์โดยทั่วไปมีค่าความจุสูงมาก และกระแสรั่วไหลก็สูงเช่นกัน

การรู้วิธีวัดกระแสรั่วไหลของตัวเก็บประจุมีความสำคัญอย่างยิ่งต่อการควบคุมคุณภาพ การแก้ไขปัญหา และการเลือกใช้ชิ้นส่วน มีหลายวิธีในการวัดกระแสรั่วไหลของตัวเก็บประจุอย่างแม่นยำ โดยแต่ละวิธีเหมาะสมกับการใช้งานและข้อกำหนดด้านความแม่นยำที่แตกต่างกัน

ปัจจัยสำคัญสี่ประการที่มีผลต่อกระแสรั่วไหลของตัวเก็บประจุ

การเข้าใจปัจจัยที่มีผลต่อกระแสรั่วไหลของตัวเก็บประจุจะช่วยให้วิศวกรเลือกใช้ส่วนประกอบที่เหมาะสมและออกแบบวงจรที่เชื่อถือได้ โดยทั่วไปแล้ว กระแสรั่วไหลของตัวเก็บประจุจะขึ้นอยู่กับปัจจัยสี่ประการดังต่อไปนี้:

1. ชั้นไดอิเล็กทริก
2. อุณหภูมิแวดล้อม
3. อุณหภูมิในการจัดเก็บ
4. แรงดันไฟฟ้าที่จ่าย

1. คุณภาพของชั้นฉนวนและข้อบกพร่องในการผลิต

กระบวนการก่อตัวของฉนวนไฟฟ้าส่งผลโดยตรงต่อระดับกระแสรั่วไหลของตัวเก็บประจุแบบอิเล็กโทรไลต์ การสร้างตัวเก็บประจุต้องใช้กระบวนการทางเคมี วัสดุฉนวนเป็นตัวกั้นหลักระหว่างแผ่นตัวนำ เนื่องจากฉนวนเป็นฉนวนหลัก กระแสรั่วไหลจึงขึ้นอยู่กับฉนวนเป็นอย่างมาก ดังนั้น หากฉนวนได้รับความร้อนสูงในระหว่างกระบวนการผลิต จะส่งผลโดยตรงต่อการเพิ่มขึ้นของกระแสรั่วไหล บางครั้งชั้นฉนวนอาจมีสิ่งเจือปน ทำให้ชั้นฉนวนอ่อนแอลง ฉนวนที่อ่อนแอจะลดการไหลของกระแสไฟฟ้า ซึ่งส่งผลให้กระบวนการออกซิเดชันช้าลง ไม่เพียงเท่านั้น แต่ความเค้นทางกลที่ไม่เหมาะสมยังส่งผลให้ฉนวนในตัวเก็บประจุอ่อนแอลงด้วย

ตัวแปรในกระบวนการผลิตเหล่านี้อธิบายได้ว่าทำไมค่าการวัดกระแสรั่วไหลของตัวเก็บประจุจึงอาจแตกต่างกันอย่างมาก แม้แต่ในชิ้นส่วนหมายเลขเดียวกันจากล็อตการผลิตเดียวกันก็ตาม

2. ผลกระทบของอุณหภูมิแวดล้อมต่อกระแสรั่วไหล

อุณหภูมิมีผลอย่างมากต่อกระแสรั่วไหลและความสัมพันธ์ระหว่างแรงดันและแรงดันไฟฟ้าของตัวเก็บประจุ ตัวเก็บประจุจะมีค่าอุณหภูมิใช้งานที่กำหนดไว้ ซึ่งอาจอยู่ในช่วง 85 องศาเซลเซียสถึง 125 องศาเซลเซียส หรือสูงกว่านั้น เนื่องจากตัวเก็บประจุเป็นอุปกรณ์ที่ประกอบด้วยสารเคมี อุณหภูมิจึงมีความสัมพันธ์โดยตรงกับกระบวนการทางเคมีภายในตัวเก็บประจุ โดยทั่วไปกระแสรั่วไหลจะเพิ่มขึ้นเมื่ออุณหภูมิแวดล้อมสูงขึ้น เมื่อทำการวัดกระแสรั่วไหลของตัวเก็บประจุ ควรสังเกตอุณหภูมิแวดล้อมเสมอ เนื่องจากค่าที่วัดได้ที่อุณหภูมิห้องอาจไม่สะท้อนถึงสภาวะการทำงานจริง

3. สภาพการจัดเก็บและผลกระทบต่ออายุ
การใช้งาน การจัดเก็บในระยะยาวโดยไม่จ่ายแรงดันไฟฟ้าส่งผลกระทบอย่างมากต่อกระแสรั่วไหลของตัว เก็บประจุแบบอิเล็กโทรไลต์ การเก็บตัวเก็บประจุไว้นานโดยไม่จ่ายแรงดันไฟฟ้าไม่ดีต่อตัวเก็บประจุ อุณหภูมิในการจัดเก็บก็เป็นปัจจัยสำคัญต่อกระแสรั่วไหลเช่นกันเมื่อตัวเก็บประจุถูกจัดเก็บ ชั้นออกไซด์จะถูกทำลายโดยสารอิเล็กโทรไลต์ ชั้นออกไซด์จะเริ่มละลายในสารอิเล็กโทรไลต์ กระบวนการทางเคมีจะแตกต่างกันไปตามชนิดของสารอิเล็กโทรไลต์ สารอิเล็กโทรไลต์ที่ใช้น้ำเป็นตัวทำละลายจะไม่เสถียร ในขณะที่สารอิเล็กโทรไลต์ที่ใช้ตัวทำละลายเฉื่อยจะทำให้เกิดกระแสรั่วไหลน้อยลงเนื่องจากการลดลงของชั้นออกไซด์

อย่างไรก็ตาม กระแสรั่วไหลนี้เป็นเพียงชั่วคราว เนื่องจากตัวเก็บประจุมีคุณสมบัติในการซ่อมแซมตัวเองเมื่อได้รับแรงดันไฟฟ้า ในระหว่างการได้รับแรงดันไฟฟ้า ชั้นออกซิเดชันจะเริ่มสร้างขึ้นใหม่

4. แรงดันไฟฟ้าที่ใช้และแรงดันเกิน

ความสัมพันธ์ระหว่างกระแสรั่วไหลของตัวเก็บประจุและแรงดันไฟฟ้ามีความสำคัญอย่างยิ่งต่อการทำงานที่เชื่อถือได้ ตัวเก็บประจุแต่ละตัวมีพิกัดแรงดันไฟฟ้า ดังนั้น การใช้ตัวเก็บประจุที่แรงดันไฟฟ้าสูงกว่าพิกัดจึงเป็นสิ่งที่ไม่ดี หากแรงดันไฟฟ้าเพิ่มขึ้น กระแสรั่วไหลก็จะเพิ่มขึ้นด้วย หากแรงดันไฟฟ้าคร่อมตัวเก็บประจุสูงกว่าแรงดันไฟฟ้าที่กำหนด ปฏิกิริยาเคมีภายในตัวเก็บประจุจะก่อให้เกิดก๊าซและทำให้อิเล็กโทรไลต์เสื่อมสภาพ สภาวะแรงดันไฟฟ้าเกินไม่เพียงแต่จะเพิ่มกระแสรั่วไหลของตัวเก็บประจุในทันทีเท่านั้น แต่ยังกระตุ้นให้เกิดการสร้างก๊าซภายในตัวเก็บประจุ ซึ่งอาจนำไปสู่ความเสียหายร้ายแรงเนื่องจากแรงดันสะสมและการสูญเสียอิเล็กโทรไลต์

หากเก็บตัวเก็บประจุไว้นาน เช่น หลายปี จำเป็นต้องนำตัวเก็บประจุไปใช้งานอีกครั้งโดยการจ่ายแรงดันไฟฟ้าตามที่กำหนดเป็นเวลาสองสามนาที ในระหว่างขั้นตอนนี้ ชั้นออกซิเดชันจะถูกสร้างขึ้นใหม่และทำให้ตัวเก็บประจุกลับมาใช้งานได้อีกครั้ง

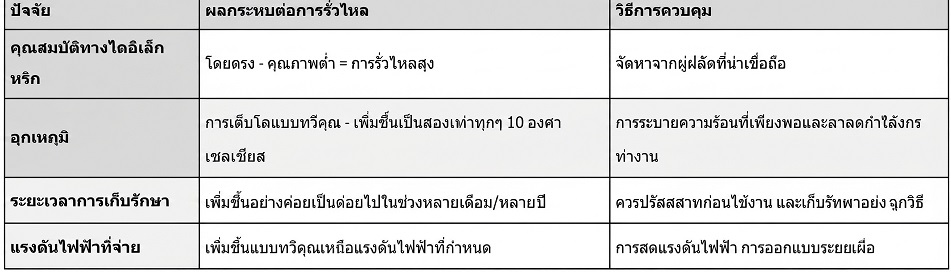

ปัจจัยกระแสรั่วไหล

วิธีลดกระแสรั่วไหลของตัวเก็บประจุ: เทคนิคที่ได้รับการพิสูจน์แล้ว

ดังที่กล่าวมาข้างต้น ตัวเก็บประจุขึ้นอยู่กับหลายปัจจัย คำถามแรกคือจะคำนวณอายุการใช้งานของตัวเก็บประจุได้อย่างไร คำตอบคือการคำนวณเวลาจนกว่าอิเล็กโทรไลต์จะหมด อิเล็กโทรไลต์จะถูกใช้ไปโดยชั้นออกซิเดชัน กระแสรั่วไหลเป็นองค์ประกอบหลักในการวัดว่าชั้นออกซิเดชันถูกทำลายไปมากน้อยเพียงใด การลดกระแสรั่วไหลของตัวเก็บประจุจะช่วยยืดอายุการใช้งานของชิ้นส่วน ปรับปรุงประสิทธิภาพของวงจร และเพิ่มความน่าเชื่อถือของระบบ นำกลยุทธ์เหล่านี้ไปใช้ตลอดวงจรชีวิตของผลิตภัณฑ์:

ดังนั้น การลดกระแสรั่วไหลในตัวเก็บประจุจึงเป็นองค์ประกอบสำคัญอย่างยิ่งต่ออายุการใช้งานของตัวเก็บประจุ

⇒ กลยุทธ์ที่ 1: การควบคุมคุณภาพการผลิต

พื้นฐานของการลดกระแสรั่วไหลในตัวเก็บประจุแบบอิเล็กโทรไลต์เริ่มต้นตั้งแต่ขั้นตอนการผลิต โรงงานผลิตเป็นสถานที่แรกในวงจรชีวิตของตัวเก็บประจุที่ตัวเก็บประจุได้รับการผลิตอย่างระมัดระวังเพื่อให้มีกระแสรั่วไหลต่ำต้องระมัดระวังไม่ให้ชั้นไดอิเล็กทริกเสียหายหรือเสื่อมสภาพ

⇒ กลยุทธ์ที่ 2: แนวทางการจัดเก็บ
ที่เหมาะสม การจัดเก็บที่ถูกต้องจะช่วยป้องกันการเสื่อมสภาพจากกระแสรั่วไหลของตัวเก็บประจุ ขั้นตอนที่สองคือการจัดเก็บตัวเก็บประจุจำเป็นต้องจัดเก็บที่อุณหภูมิที่เหมาะสมอุณหภูมิที่ไม่เหมาะสมจะส่งผลกระทบต่ออิเล็กโทรไลต์ของตัวเก็บประจุ ซึ่งจะทำให้คุณภาพของชั้นออกซิเดชันลดลงไปอีก ตรวจสอบให้แน่ใจว่าได้ใช้งานตัวเก็บประจุในอุณหภูมิแวดล้อมที่เหมาะสม ต่ำกว่าค่าสูงสุดที่กำหนด

⇒ กลยุทธ์ที่ 3: การควบคุมกระบวนการบัดกรี
อุณหภูมิในการบัดกรีมีผลอย่างมากต่อผลการวัดกระแสรั่วไหลของตัวเก็บประจุหลังการประกอบ ในขั้นตอนที่สาม เมื่อทำการบัดกรีตัวเก็บประจุลงบนแผงวงจร อุณหภูมิในการบัดกรีเป็นปัจจัยสำคัญ เนื่องจากสำหรับตัวเก็บประจุแบบอิเล็กโทรไลต์ อุณหภูมิในการบัดกรีอาจสูงเกินกว่าจุดเดือดของตัวเก็บประจุได้อุณหภูมิในการบัดกรีจะส่งผลกระทบต่อชั้นไดอิเล็กทริกที่อยู่บริเวณขาของตัวเก็บประจุและทำให้ชั้นออกซิเดชันอ่อนแอลง ส่งผลให้กระแสรั่วไหลสูงเพื่อแก้ไขปัญหานี้ ตัวเก็บประจุแต่ละตัวจะมีเอกสารข้อมูลที่ผู้ผลิตระบุอุณหภูมิในการบัดกรีที่ปลอดภัยและเวลาการสัมผัสสูงสุด ผู้ใช้ต้องระมัดระวังเกี่ยวกับค่าเหล่านี้เพื่อการทำงานที่ปลอดภัยของตัวเก็บประจุแต่ละตัว ซึ่งรวมถึงตัวเก็บประจุแบบติดตั้งบนพื้นผิว (SMD) ด้วยเช่นกัน อุณหภูมิสูงสุดของการบัดกรีแบบรีโฟลว์หรือการบัดกรีแบบคลื่นไม่ควรเกินค่าสูงสุดที่อนุญาต ความร้อนจากการบัดกรีที่มากเกินไปจะทำให้ไดอิเล็กทริกใกล้ขั้วต่ออ่อนแอลง ทำให้กระแสรั่วไหลของตัวเก็บประจุแบบอิเล็กโทรไลต์เพิ่มขึ้นอย่างถาวร ควรศึกษาเอกสารข้อมูลของผู้ผลิตสำหรับแนวทางการบัดกรีที่เฉพาะเจาะจงเสมอ

⇒ กลยุทธ์ที่ 4: การลดแรงดันไฟฟ้า
การจัดการความสัมพันธ์ระหว่างกระแสรั่วไหลและแรงดันไฟฟ้าของตัวเก็บประจุผ่านการลดแรงดันไฟฟ้า: เนื่องจากแรงดันไฟฟ้าของตัวเก็บประจุเป็นปัจจัยสำคัญแรงดันไฟฟ้าของตัวเก็บประจุจึงไม่ควรเกินแรงดันไฟฟ้าที่กำหนดไว้

⇒ กลยุทธ์ที่ 5: การปรับสมดุลตัวเก็บประจุแบบอนุกรม
เพื่อควบคุมกระแสรั่วไหลของตัวเก็บประจุที่ไม่สมดุลในการต่อแบบอนุกรม เมื่อตัวเก็บประจุต่อแบบอนุกรมเพื่อให้ได้ค่าแรงดันไฟฟ้าที่สูงขึ้น กระแสรั่วไหลของตัวเก็บประจุที่ไม่เท่ากันระหว่างแต่ละหน่วยจะทำให้เกิดความไม่สมดุลของแรงดันไฟฟ้า การปรับสมดุลตัวเก็บประจุในการต่อแบบอนุกรมเป็นงานที่ค่อนข้างซับซ้อนในการปรับสมดุลกระแสรั่วไหลเนื่องจากความไม่สมดุลของกระแสรั่วไหลจะแบ่งแรงดันไฟฟ้าและถูกแบ่งระหว่างตัวเก็บประจุ แรงดันไฟฟ้าที่แบ่งอาจแตกต่างกันสำหรับตัวเก็บประจุแต่ละตัว และมีโอกาสที่แรงดันไฟฟ้าคร่อมตัวเก็บประจุบางตัวอาจเกินแรงดันไฟฟ้าที่กำหนด และตัวเก็บประจุจะเริ่มทำงานผิดปกติ เทคนิคนี้มีความสำคัญเมื่อคุณต้องการวัดกระแสรั่วไหลของตัวเก็บประจุอย่างแม่นยำในการต่อแบบอนุกรม

เพื่อแก้ไขสถานการณ์นี้ จึงมีการเพิ่มตัวต้านทานค่าสูงสองตัวคร่อมตัวเก็บประจุแต่ละตัวเพื่อลดกระแสรั่วไหล

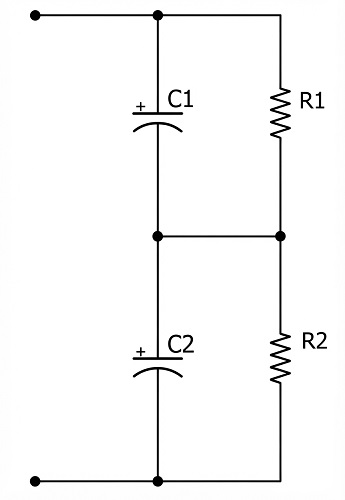

ในภาพด้านล่าง แสดงเทคนิคการปรับสมดุล โดยการใช้ตัวต้านทานค่าสูงต่อตัวเก็บประจุสองตัวแบบอนุกรมเพื่อปรับสมดุล

ด้วยการใช้เทคนิคการปรับสมดุล แรงดันไฟฟ้าที่แตกต่างกันซึ่งได้รับอิทธิพลจากกระแสรั่วไหลสามารถควบคุมได้ ความสัมพันธ์ระหว่างกระแสรั่วไหลของตัวเก็บประจุและแรงดันไฟฟ้าเป็นแบบไม่เชิงเส้น และมีความสำคัญอย่างยิ่งต่อการออกแบบวงจรที่เชื่อถือได้

คำถามที่พบบ่อยเกี่ยวกับกระแสรั่วไหลของตัวเก็บประจุ

⇥ Q1: กระแสรั่วไหลของตัวเก็บประจุปกติมีค่าเท่าใด?
กระแสรั่วไหลของตัวเก็บประจุปกติจะแตกต่างกันไปตามประเภท: ตัวเก็บประจุเซรามิกมีกระแสระดับพิโคแอมแปร์ ตัวเก็บประจุฟิล์มมีกระแส 10-100 พิโคแอมแปร์ ตัวเก็บประจุอิเล็กโทรไลต์มีกระแส 0.01-0.04 ไมโครแอมแปร์ต่อไมโครฟารัด×โวลต์ โดยทั่วไป และตัวเก็บประจุแทนทาลัมมีกระแส 0.01 ไมโครแอมแปร์ต่อไมโครฟารัด×โวลต์ โปรดตรวจสอบเอกสารข้อมูลของผู้ผลิตสำหรับส่วนประกอบเฉพาะเสมอ

⇥ Q2: คุณทดสอบกระแสรั่วไหลของตัวเก็บประจุอย่างไร?
ในการทดสอบกระแสรั่วไหล ให้จ่ายแรงดันไฟฟ้าที่กำหนดของตัวเก็บประจุ และใช้แอมมิเตอร์ดิจิทัล (ตั้งค่าช่วงเป็น µA) เพื่อวัดกระแสรั่วไหล นอกจากนี้ ควรปล่อยให้ตัวเก็บประจุชาร์จเป็นเวลา 1-5 นาที ก่อนทำการวัด เพื่อให้แน่ใจว่าการวัดกระแสชาร์จของตัวเก็บประจุมีเสถียรภาพ กระแสรั่วไหลคือค่ากระแสคงที่ที่เหลืออยู่หลังจากรอให้กระแสชาร์จมีเสถียรภาพแล้ว หรืออีกวิธีหนึ่ง คุณสามารถวัดแรงดันตกคร่อมตัวต้านทานแบบอนุกรม และคำนวณค่ากระแสรั่วไหลโดยประมาณโดยใช้กฎของโอห์ม (I=V/R) โดยอิงจากแรงดันตกคร่อมตัวต้านทาน

⇥ Q3: กระแสรั่วไหลเป็นผลมาจากอายุการใช้งานของตัวเก็บประจุหรือไม่?
ใช่แล้ว เมื่อตัวเก็บประจุแบบอิเล็กโทรไลต์มีอายุมากขึ้น กระแสรั่วไหลมักจะเพิ่มขึ้น กระแสรั่วไหลจากตัวเก็บประจุแบบอิเล็กโทรไลต์เป็นผลมาจากการระเหยของอิเล็กโทรไลต์ การรั่วไหลของชั้นออกไซด์ และอาจเปลี่ยนแปลงได้ภายใต้การจ่ายแรงดันไฟฟ้า ตัวอย่างเช่น ตัวเก็บประจุที่เก็บไว้อาจแสดงกระแสรั่วไหลที่เพิ่มขึ้นชั่วคราว จนกว่าจะกลับสู่สภาพเดิมเมื่อจ่ายแรงดันไฟฟ้า ตัวเก็บประจุที่ใช้งานอยู่จะยังคงมีกระแสรั่วไหลต่อไปอีกหลายปีหลังจากการใช้งาน จนกระทั่งในที่สุดก็เสียเนื่องจากอิเล็กโทรไลต์หมดหรือออกไซด์เสื่อมสภาพมากเกินไป เมื่อนั้นกระแสรั่วไหลจะกลายเป็นสิ่งที่ยอมรับไม่ได้

⇥ Q4: อะไรเป็นสาเหตุให้กระแสรั่วไหลสูงในตัวเก็บประจุ?
กระแสรั่วไหลในตัวเก็บประจุที่มากเกินไปเกิดจากหลายปัจจัย ได้แก่ ข้อบกพร่องของฉนวนในการผลิต อุณหภูมิการทำงานสูง (เพิ่มขึ้นเป็นสองเท่าทุกๆ 10°C) แรงดันไฟฟ้าเกินพิกัด การเก็บรักษาเป็นเวลานานโดยไม่ทำการปรับสภาพใหม่ การปนเปื้อนในการประกอบ หรือความเครียดทางกายภาพ ความเสียหายจากความร้อนในการบัดกรีจะทำให้กระแสรั่วไหลเพิ่มขึ้นอย่างถาวร

⇥ Q5: กระแสรั่วไหลจะทำให้วงจรเสียหายหรือไม่?
กระแสรั่วไหลของตัวเก็บประจุสูงก่อให้เกิดปัญหาหลายประการ เช่น ค่าออฟเซ็ต DC ในวงจรเสียง ส่งผลให้เกิดการบิดเบือน ความผิดพลาดของจังหวะเวลาในวงจรที่มีความแม่นยำสูง การใช้พลังงานแบตเตอรี่ในอุปกรณ์ที่ใช้แบตเตอรี่ การสูญเสียแรงดันไฟฟ้าในวงจรอนุกรมของตัวเก็บประจุ และการกระตุ้นที่ไม่พึงประสงค์ในวงจรลอจิกที่ละเอียดอ่อน การวัดกระแสรั่วไหลของตัวเก็บประจุอย่างสม่ำเสมอจะช่วยหลีกเลี่ยงปัญหาเหล่านี้ได้ทั้งหมด

⇥ Q6: อุณหภูมิมีผลต่อกระแสรั่วไหลของตัวเก็บประจุอย่างไร?
อุณหภูมิมีผลอย่างมากต่อกระแสรั่วไหลของตัวเก็บประจุ และความสัมพันธ์นี้เป็นแบบทวีคูณตามอุณหภูมิ สำหรับตัวเก็บประจุแบบอิเล็กโทรไลต์ทั่วไป กระแสรั่วไหลจะเพิ่มขึ้นเป็นสองเท่าโดยประมาณทุกๆ 10°C ที่อุณหภูมิสูงขึ้น เมื่อใช้งานที่อุณหภูมิสูงสุด 125°C กระแสรั่วไหลอาจสูงกว่าที่วัดได้ที่ 25°C ถึง 10 เท่า ดังนั้นจึงจำเป็นต้องมีการจัดการความร้อนและการออกแบบที่เหมาะสมสำหรับงานที่ต้องการกระแสรั่วไหลต่ำ

⇥ Q7: กระแสรั่วไหลและ ESR แตกต่างกันอย่างไร?
กระแสรั่วไหลของตัวเก็บประจุคือกระแส DC ที่ไหลผ่านฉนวนไดอิเล็กทริก โดยมีหน่วยเป็นนาโนแอมแปร์หรือไมโครแอมแปร์ ส่วน ESR (Equivalent Series Resistance) คือความต้านทาน AC จากขั้วไฟฟ้าและอิเล็กโทรไลต์ โดยมีหน่วยเป็นมิลลิโอห์ม การรั่วไหลส่งผลกระทบต่อวงจร DC และการใช้พลังงาน ในขณะที่ ESR มีผลต่อการกรองริปเปิลและประสิทธิภาพการทำงานที่ความถี่สูง

การทำความเข้าใจและควบคุมกระแสรั่วไหลของตัวเก็บประจุเป็นสิ่งสำคัญในการออกแบบวงจรอิเล็กทรอนิกส์ที่เชื่อถือได้ การวัดกระแสรั่วไหลของตัวเก็บประจุอย่างสม่ำเสมอในระหว่างการตรวจสอบความถูกต้องของการออกแบบและการบำรุงรักษาภาคสนามจะช่วยให้มั่นใจได้ถึงประสิทธิภาพสูงสุดของวงจร
