หัววัดลอจิกมีราคาถูกและใช้งานง่าย เหมาะสำหรับใช้เป็นเครื่องทดสอบดิจิทัลอย่างง่ายในหลายๆ การใช้งาน หัววัดลอจิกสามารถใช้ทดสอบระดับลอจิกและสัญญาณดิจิทัลที่เปลี่ยนแปลงช้าได้อย่างง่ายดาย

เนื่องจากมีราคาถูกมาก โพรบวัดสัญญาณดิจิทัลเหล่านี้จึงเหมาะสำหรับนักทดลอง แต่จะไม่ค่อยพบเห็นใน ห้องปฏิบัติการ

ลอจิกโพรบคืออะไร?

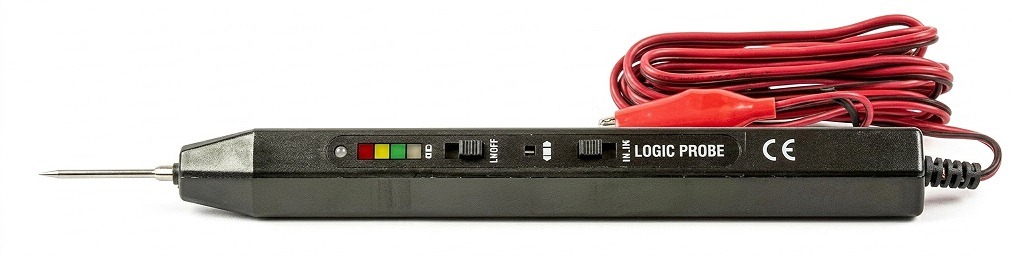

โพรบวัดสัญญาณตรรกะหรือเครื่องทดสอบดิจิทัลโดยทั่วไปเป็นโพรบแบบพกพาที่มีราคาไม่แพง บรรจุอยู่ในหลอดคล้ายปากกา พร้อมไฟแสดงสถานะเพื่อแสดงสถานะของสายที่กำลังตรวจสอบ

โดยทั่วไปแล้ว โพรบวัดลอจิกจะใช้ทดสอบวงจรดิจิทัล เช่น วงจรที่ใช้ลอจิก TTL หรือ CMOS มักจะมีไฟแสดงสถานะสามดวงบนตัวเครื่องเพื่อบ่งบอกสถานะของสายสัญญาณ ดังนั้น โพรบวัดลอจิกจึงเป็นเครื่องมือทดสอบดิจิทัลขั้นพื้นฐานมาก สามารถทดสอบได้เพียงสถานะของสายสัญญาณเดียวเท่านั้น แต่ก็มีประโยชน์ในหลายๆ การใช้งาน

โดยปกติแล้ว หัววัดลอจิกจะได้รับพลังงานจากวงจรที่กำลังทดสอบ ซึ่งโดยทั่วไปจะมีสายไฟพร้อมคลิปหนีบจระเข้ที่สามารถต่อเข้ากับกราวด์และแหล่งจ่ายไฟของวงจรที่กำลังทดสอบได้

การวัดด้วยโพรบตรรกะ

เมื่อเทียบกับเครื่องมือทดสอบอื่นๆ แล้ว โพรบลอจิกมีข้อจำกัดในจำนวนการวัดที่สามารถทำได้ แต่ก็ยังสามารถใช้สำหรับการวัดแบบดิจิทัลได้หลากหลายประเภท:

• สถานะลอจิกสูง:   หัววัดลอจิก/เครื่องทดสอบลอจิกดิจิทัลสามารถตรวจจับสายสัญญาณที่อยู่ในสถานะดิจิทัลหรือลอจิกสูงได้ โดยทั่วไปหัววัดลอจิกจะแสดงสถานะนี้ด้วยไฟ LED ซึ่งมักจะเป็นสีแดง
• สัญญาณลอจิกต่ำ:   หัววัดลอจิกยังสามารถแสดงสัญญาณลอจิกหรือสัญญาณดิจิทัลต่ำได้ โดยทั่วไปจะแสดงด้วยไฟ LED สีเขียว
• สัญญาณพัลส์ดิจิทัล:   หัววัดลอจิกอาจมีวงจรตรวจจับพัลส์อยู่ภายใน เมื่อสายสัญญาณทำงานและมีพัลส์ส่งมา จะแสดงสีที่สาม ซึ่งอาจเป็นสีเหลืองอำพัน หัววัดลอจิกอาจมีวงจรตรวจจับพัลส์ที่มีความยาวสั้นมาก และด้วยวิธีนี้จะบ่งบอกว่าสายสัญญาณทำงานอยู่ บางครั้งความยาวของพัลส์อาจแสดงด้วยความสว่างของ LED
• สายสัญญาณอยู่ในสถานะไตรสเตท:   โพรบวัดสัญญาณลอจิกบางตัวอาจตรวจจับได้ว่าสายสัญญาณอยู่ในสถานะไตรสเตทหรือไม่ ซึ่งหมายความว่าอุปกรณ์เอาต์พุตจะปิดการทำงานและไม่มีการกำหนดสถานะลอจิกที่แท้จริง โพรบวัดสัญญาณลอจิกหลายตัวสามารถแสดงสถานะนี้ได้ โดยอาจแสดงด้วยการปิดไฟแสดงสถานะทั้งหมด

หัววัดลอจิกแต่ละยี่ห้อมีความแตกต่างกัน ดังนั้นจึงจำเป็นต้องตรวจสอบให้แน่ใจว่าสามารถทำการวัดอะไรได้บ้างและผลลัพธ์จะแสดงอย่างไร

ข้อดีและข้อเสียของโพรบตรรกะ

เช่นเดียวกับอุปกรณ์ทดสอบอื่นๆ เครื่องทดสอบลอจิกโพรบก็มีทั้งข้อดีและข้อเสียที่ต้องพิจารณาก่อนซื้อหรือใช้งาน

ข้อดีของโพรบตรรกะ -

• ต้นทุนต่ำ:   โพรบวัดสัญญาณตรรกะมีวงจรไม่มากนัก และจอแสดงผลก็เรียบง่ายมาก ดังนั้นต้นทุนการผลิตจึงต่ำมาก โดยทั่วไปแล้วสามารถซื้อได้ในราคาที่ต่ำกว่ามัลติมิเตอร์พื้นฐานมาก ๆ เสียอีก เครื่องวิเคราะห์สัญญาณตรรกะและออสซิลโลสโคปแบบผสมสัญญาณมีราคาแพงกว่าโพรบวัดสัญญาณตรรกะหลายเท่า
• ความง่ายในการใช้งาน:   โดยทั่วไปแล้ว การใช้โพรบวัดสัญญาณตรรกะจะต้องต่อสายไฟเข้ากับแหล่งจ่ายไฟ จากนั้นจึงต่อโพรบเข้ากับจุดที่ต้องการบนวงจร

ข้อเสียของโพรบตรรกะ -

• การวัดที่ไม่ละเอียดมากนัก:   ลักษณะของโพรบวัดสัญญาณตรรกะหมายความว่าสามารถตรวจจับได้เพียงแค่การบ่งชี้ว่ามีสัญญาณตรรกะอยู่เท่านั้น ไม่สามารถใช้แทนเครื่องมือทดสอบ เช่น ออสซิลโลสโคปได้
• การแสดงผลไม่ดี:   โพรบวัดสัญญาณตรรกะใช้ไฟ LED เพียงไม่กี่ดวงเพื่อแสดงลักษณะของสัญญาณตรรกะ ส่งผลให้แสดงข้อมูลเกี่ยวกับลักษณะของสัญญาณตรรกะที่ตรวจพบได้น้อยมาก

เครื่องทดสอบวงจรลอจิกเป็นอุปกรณ์ทดสอบราคาถูกและใช้งานง่ายมาก สามารถทดสอบวงจรลอจิกหลายประเภทได้อย่างรวดเร็วแต่พื้นฐาน อย่างไรก็ตาม มันไม่ยืดหยุ่นเท่ากับออสซิลโลสโคปหรือเครื่องวิเคราะห์ลอจิก

หัววัดลอจิกสามารถใช้สำหรับการทดสอบอย่างรวดเร็ว ในขณะที่สำหรับการทดสอบเชิงลึกนั้นจำเป็นต้องใช้อุปกรณ์ทดสอบที่ซับซ้อนกว่า ควรจำไว้ว่ามันไม่เหมาะสำหรับวงจรลอจิกความเร็วสูงหลายๆ วงจร โดยทั่วไปแล้วจะมีประโยชน์เฉพาะสำหรับการทดสอบพื้นฐานบนวงจรพื้นฐานเท่านั้น

ข้อกำหนดทั่วไปของโพรบตรรกะ

แม้ว่าโพรบวัดตรรกะแต่ละรุ่นจะมีความแตกต่างกันเล็กน้อย แต่ก็สามารถให้ข้อมูลสรุปเกี่ยวกับข้อกำหนดทั่วไปของโพรบได้

โดยทั่วไปแล้ว อุปกรณ์ตรวจสอบตรรกะมีจุดประสงค์เพื่อการทดสอบขั้นพื้นฐานเท่านั้น ดังนั้นจึงให้ประสิทธิภาพในระดับค่อนข้างพื้นฐาน อย่างไรก็ตาม อุปกรณ์เหล่านี้มีคุณค่าอย่างยิ่งในการระบุตำแหน่งข้อผิดพลาดในหลายสถานการณ์

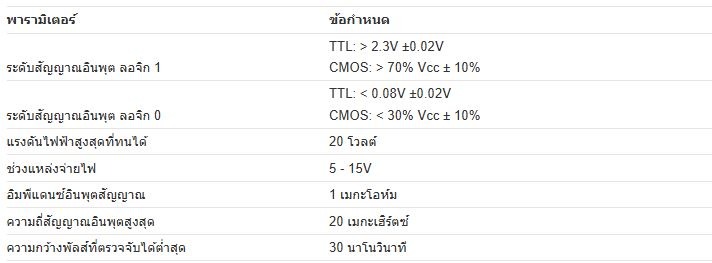

ข้อกำหนดทั่วไปอาจเป็นดังนี้:

 ลอจิกโพรบแต่ละรุ่นจะแตกต่างกัน ไป แต่โดยทั่วไปแล้วจะให้ข้อมูลคร่าวๆ เกี่ยวกับประสิทธิภาพที่คาดหวังได้ เครื่องทดสอบที่มีประสิทธิภาพสูงกว่าบางรุ่นมีขีดความสามารถในการตรวจจับความถี่สูงกว่าและตรวจจับพัลส์ที่สั้นกว่าได้ แต่จะมีราคาสูงกว่าเครื่องทดสอบราคาประหยัดบางรุ่น

หัววัดลอจิกเป็นเครื่องมือทดสอบอย่างง่ายที่มีประโยชน์มาก และช่วยประหยัดค่าใช้จ่าย ในการซื้ออุปกรณ์ทดสอบอิเล็กทรอนิกส์ที่มีราคาแพงกว่า หากเข้าใจข้อจำกัดของมันแล้ว ก็จะพิสูจน์ได้ว่ามีประโยชน์มากในหลายกรณีสำหรับวงจรอิเล็กทรอนิกส์อย่างง่าย

วิธีใช้งานโพรบตรรกะ: พื้นฐาน

การเข้าใจวิธีการใช้งานโพรบตรรกะเป็นเรื่องง่ายมาก มีผลิตภัณฑ์โพรบตรรกะหลายประเภท ซึ่งแต่ละประเภทมีความแตกต่างกันเล็กน้อย แต่โดยรวมแล้วมีหลักการทำงานและการใช้งานพื้นฐานเหมือนกัน ตัวอย่างเช่น บางรุ่นมีสัญญาณเสียงนอกเหนือจากสัญญาณภาพ ในขณะที่บางรุ่นอาจไม่มี

ดังนั้น จึงสามารถให้คำแนะนำพื้นฐานเกี่ยวกับการใช้งานโพรบตรรกะได้ แต่การใช้งานอาจแตกต่างกันเล็กน้อย ขึ้นอยู่กับโพรบตรรกะที่ใช้แต่ละชนิด

  • การเชื่อมต่อโพรบตรรกะ

ก่อนใช้งานโพรบตรรกะ จำเป็นต้องเข้าใจการเชื่อมต่อต่างๆ ก่อน

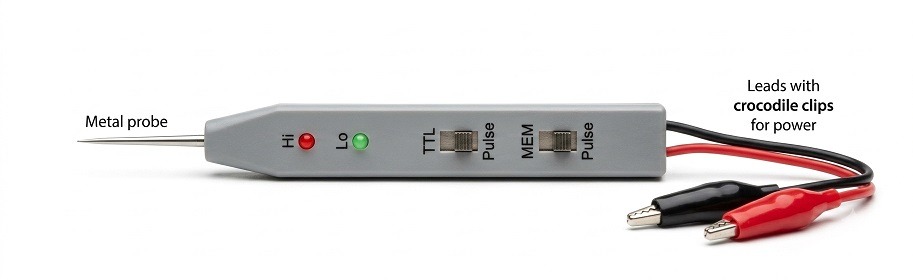

ดังที่เห็นได้ มีจุดเชื่อมต่อสามจุดไปยังโพรบตรรกะ:

1. สายสีดำพร้อมคลิปหนีบจระเข้:   โดยทั่วไปจะมีสายสองเส้นที่ออกมาจากปลายด้านตรงข้ามของเครื่องมือกับส่วนที่เป็นโลหะของหัววัด สายสีดำเชื่อมต่อกับกราวด์ลบและใช้เป็นสายส่งกลับด้วย
2. สายสีแดงพร้อมคลิปหนีบจระเข้:   สายนี้จะมีสีแดงอยู่ตรงส่วนใดส่วนหนึ่ง อาจจะเป็นแค่ตรงคลิปหนีบจระเข้ และใช้สำหรับเชื่อมต่อกับแหล่งจ่ายไฟ โปรดระมัดระวังในการเชื่อมต่อกับแหล่งจ่ายไฟลอจิก ซึ่งโดยปกติจะมีแรงดัน +5 โวลต์ และสำหรับตระกูล CMOS บางรุ่นอาจสูงถึง 15 โวลต์ อ่านคำแนะนำเพื่อดูว่าโพรบจะทำงานได้ในช่วงแรงดันใด การใช้แรงดันที่สูงกว่าที่ระบุไว้อาจทำให้โพรบลอจิกเสียหายได้
3. หัววัด:   หัววัดดังแสดงในแผนภาพคือปลายโลหะที่ใช้สำหรับตรวจสอบวงจร ขณะใช้งานต้องระมัดระวังอย่าให้หัววัดลื่นและทำให้เกิดการลัดวงจร ซึ่งอาจทำให้วงจรที่กำลังทดสอบเสียหายได้

ข้อกำหนดแรกก่อนใช้งานโพรบลอจิกคือการเชื่อมต่อสายไฟเข้ากับวงจร นอกจากการตรวจสอบให้แน่ใจว่าแรงดันไฟฟ้าถูกต้องแล้ว จุดที่ใช้เชื่อมต่อคลิปหนีบจระเข้ควรเข้าถึงได้ง่ายและให้การเชื่อมต่อที่เชื่อถือได้โดยไม่มีความเสี่ยงที่จะสัมผัสกับส่วนประกอบหรือการเชื่อมต่ออื่นๆ ที่อยู่ใกล้เคียง

หมายเหตุ:หากเป็นไปได้ ให้ต่อสายไฟเข้ากับอุปกรณ์ที่กำลังทดสอบขณะที่เครื่องปิดอยู่ เพื่อลดความเสี่ยงต่อความเสียหายจากไฟฟ้าลัดวงจร เป็นต้น

  • การตั้งค่าเริ่มต้นสำหรับการใช้งานโพรบตรรกะ

เมื่อเริ่มใช้งานโพรบตรวจสอบลอจิก จำเป็นต้องเลือกการตั้งค่าที่ต้องการบนสวิตช์ต่างๆ ทั้งนี้ขึ้นอยู่กับผู้ผลิตและรุ่นของโพรบตรวจสอบลอจิก อาจมีตัวเลือกหลายอย่างที่ต้องตั้งค่า:

1. TTL / CMOS:   จำเป็นต้องเลือกตระกูลลอจิก โดยปกติจะมีให้เลือกสองแบบ คือ CMOS และ TTL เนื่องจากสถานะสูงและต่ำของลอจิกทั้งสองตระกูลนี้แตกต่างกันเล็กน้อย จึงจำเป็นต้องเลือกตัวเลือกที่ถูกต้อง โดยปกติแล้วโพรบวัดลอจิกจะรองรับเฉพาะ CMOS และ TTL รุ่นพื้นฐาน 5V เท่านั้น ตระกูลอื่นๆ เช่น ตระกูลที่ใช้แรงดัน 3.3 โวลต์ หรือแรงดันอื่นๆ อาจจะไม่สามารถใช้งานได้
2. MEM / PULSE :   ปุ่มนี้ใช้สำหรับเลือกโหมดการทำงานของโพรบวัดสัญญาณ ตำแหน่ง Pulse ใช้สำหรับการทำงานปกติเพื่อตรวจจับพัลส์หรือระดับสัญญาณ ตำแหน่ง MEM หรือหน่วยความจำใช้สำหรับบันทึกพัลส์ เช่น ในกรณีที่จำเป็นต้องตรวจจับว่ามีพัลส์เกิดขึ้นหรือไม่

หมายเหตุ:อุปกรณ์แบบติดตั้งบนพื้นผิว (Surface Mount Devices หรือ ICs) บางชนิดในปัจจุบันใช้แรงดันไฟเลี้ยง 3.3 โวลต์หรือต่ำกว่า โพรบวัดลอจิกส่วนใหญ่จะใช้งานไม่ได้กับ ICs เหล่านี้ เนื่องจากระดับลอจิกโดยทั่วไปไม่สามารถรองรับได้ นอกจากนี้ การตรวจสอบแผงวงจรแบบติดตั้งบนพื้นผิวมักทำได้ยาก เนื่องจากมีความเสี่ยงสูงที่จะเกิดการลัดวงจรระหว่างขา

  • การตรวจสอบและผลลัพธ์

เมื่อจ่ายไฟให้กับวงจรที่ต้องการทดสอบและโพรบลอจิกแล้ว ก็สามารถใช้โพรบนั้นตรวจสอบจุดต่างๆ บนวงจรได้

‍

จุดหนึ่งที่หาได้ง่ายอาจเป็นวงจรขับทรานซิสเตอร์ ตัวเรือนของทรานซิสเตอร์มักเชื่อมต่อกับขั้วคอลเลคเตอร์ ทำให้สามารถเข้าถึงสัญญาณได้ง่าย

ตัวตรวจสอบลอจิกจะระบุว่าสายใดมีแรงดันสูง แรงดันต่ำ หรือกำลังส่งสัญญาณ

จากนั้นจึงเป็นเรื่องของการตีความผลลัพธ์ให้สอดคล้องกับวงจร เพื่อตรวจสอบว่าวงจรทำงานอย่างถูกต้องหรือไม่

ลำดับขั้นตอนโดยย่อในการใช้โพรบตรรกะมีดังนี้:

1. เชื่อมต่อคลิปหรือสายสีดำเข้ากับกราวด์หรือสายร่วมของวงจรที่ต้องการทดสอบ โดยถือว่า 0V และกราวด์/สายร่วมเป็นจุดเดียวกัน
2. ประการที่สอง ต่อคลิปสีแดงหรือสายไฟเข้ากับขั้วบวกของวงจร
3. เลือกตระกูลลอจิก CMOS หรือ TTL โดยปกติ TTL จะใช้ไฟเลี้ยง 5V ในขณะที่ CMOS จะใช้ไฟเลี้ยง 5 - 15V
4. ใช้หัววัดเชื่อมต่อกับจุดตรวจสอบที่ต้องการ เมื่อถึงจุดนี้ ไฟ LED จะสว่างขึ้น และอาจมีเสียงเตือนดังขึ้นหากมีอุปกรณ์มาให้ด้วย
5. การตั้งสวิตช์ MEM ไปที่ MEM จะทำให้โพรบวัดสัญญาณลอจิกสามารถตรวจจับพัลส์สั้นๆ ได้ อาจมีไฟ LED แยกต่างหากเพื่อแสดงสถานะนี้

เคล็ดลับอย่างหนึ่งคือ ควรตรวจสอบวิธีการใช้โพรบตรรกะกับวงจรที่ใช้งานได้ดีอยู่แล้ว วิธีนี้จะช่วยให้คุณเข้าใจการทำงานของมันได้ดีขึ้นและรู้ว่าควรตรวจสอบอะไรบ้าง

แม้ว่าโพรบวัดสัญญาณตรรกะจะเป็นเครื่องมือทดสอบพื้นฐานมาก แต่ก็สามารถช่วยค้นหาปัญหาในวงจรหลายๆ วงจรได้ หากคุณรู้วิธีใช้โพรบวัดสัญญาณตรรกะและเข้าใจข้อจำกัดของมัน

โพรบวัดลอจิกเป็นอุปกรณ์ที่เรียบง่าย ราคาถูก และใช้งานง่าย ประสิทธิภาพของมันค่อนข้างจำกัด เนื่องจากไม่สามารถทำงานที่ความถี่สูงได้ง่าย แต่ก็ยังสามารถใช้งานได้อย่างมีประสิทธิภาพมากที่ความถี่ต่ำหรือระดับลอจิกคงที่

แม้ว่าประสิทธิภาพจะมีข้อจำกัด แต่ก็ยังเป็นเครื่องมือทดสอบที่สะดวกมากในการใช้งานในหลากหลายสถานการณ์
