ตัวต้านทานปรับค่า ได้ (rheostat) หรือโพเทนชิโอมิเตอร์ (potentiometer) เป็นตัวอย่างทั่วไปของชิ้นส่วนแบบพาสซีฟในสาขาอิเล็กทรอนิกส์และวิศวกรรมไฟฟ้า เช่น อุปกรณ์ควบคุมความต้านทาน แม้ว่าทั้งสองจะมีความคล้ายคลึงกันมากและสามารถเปลี่ยนแปลงความต้านทานได้ แต่หลักการทำงาน การเชื่อมต่อวงจร และการใช้งานจริงนั้นแตกต่างกันอย่างมาก

ในบทความนี้ เราจะอธิบายว่าเหตุใดตัวต้านทานปรับค่าได้ (rheostat) และตัวต้านทานปรับค่าได้แบบโพเทนชิโอมิเตอร์ (potentiometer) จึงเป็นสองความแตกต่างที่สำคัญ และวิธีการใช้งาน ตำแหน่งที่มักนำไปใช้งาน รวมถึงวิธีการเลือกส่วนประกอบที่เหมาะสมที่สุดในสถานการณ์เฉพาะ

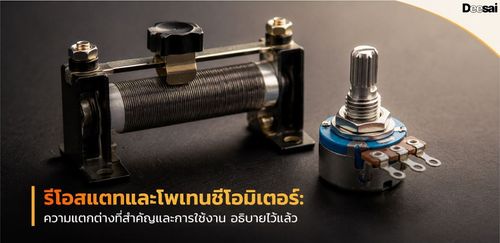

รีโอสแตทและโพเทนชิโอมิเตอร์คืออะไร?

ทั้งรีโอสแตทและโพเทนชิโอมิเตอร์ต่างก็เป็นตัวต้านทานแบบปรับค่าได้ โดยพื้นฐานแล้ว พวกมันมีจุดประสงค์การใช้งานที่แตกต่างกันไปตามที่กล่าวมาข้างต้น แม้ว่าหลักการทำงานจะคล้ายคลึงกัน โดยช่วยให้ผู้ใช้สามารถปรับค่าความต้านทานในวงจรไฟฟ้าด้วยวิธีการแบบแมนนวลได้

• รีโอสแตทส่วนใหญ่ใช้สำหรับควบคุมการไหลของกระแสไฟฟ้า โดยปกติจะทำงานแบบอนุกรมกับโหลด และมีขั้วต่อสองขั้ว ขั้วหนึ่งอยู่กับที่และอีกขั้วหนึ่งเคลื่อนที่ได้ (ตัวเลื่อน)
• เพื่อให้ได้ระดับแรงดันไฟฟ้าที่เปลี่ยนแปลงได้ จะใช้โพเทนชิโอมิเตอร์ ซึ่งโดยปกติจะต่อเป็นตัวแบ่งแรงดันไฟฟ้า โดยต่อสองขั้วเข้ากับขั้วใดขั้วหนึ่งของวงจรต้านทาน และอีกขั้วหนึ่งต่อเข้ากับตัวเลื่อนที่เคลื่อนที่ได้

วิธีการทำงานของรีโอสแตท

รีโอสแตทเป็นอุปกรณ์ไฟฟ้าที่ปรับเปลี่ยนค่าความต้านทานที่กระแสไฟฟ้าไหลผ่าน โดยการเลื่อนตัวเลื่อนไปตามส่วนประกอบต้านทาน ความยาวของเส้นทางกระแสไฟฟ้าจะเปลี่ยนแปลง และส่งผลให้ค่าความต้านทานเปลี่ยนแปลงไปด้วย

คุณสมบัติทางเทคนิคที่สำคัญ:

1. การทำงานแบบสองขั้ว
2. ต่ออนุกรมกับโหลด
3. การควบคุมกระแสไฟฟ้าแบบแปรผัน
4. โดยทั่วไปมักสร้างด้วยองค์ประกอบต้านทานแบบพันลวดเพื่อรองรับกำลังไฟฟ้าที่สูงขึ้น

จุดประสงค์หลักของตัวต้านทานปรับค่าได้ (rheostat) คือการลดหรือเพิ่มปริมาณกระแสไฟฟ้าที่ไหลผ่านวงจรโดยไม่ทำให้วงจรขาดหรือเปิด

วิธีการทำงานของโพเทนชิโอมิเตอร์

โพเทนชิโอมิเตอร์เป็นอุปกรณ์แบ่งแรงดันแบบปรับได้ โดยการเลือกจุดใดจุดหนึ่งระหว่างปลายด้านหนึ่ง (ปลายแรงดันสูง) และปลายอีกด้านหนึ่ง (ปลายแรงดันต่ำ) ผ่านทางแถบความต้านทาน ขณะที่ตัวเลื่อนเคลื่อนที่ไปตามแถบนั้น แรงดันเอาต์พุตของตัวเลื่อนจะขึ้นอยู่กับตำแหน่งของตัวเลื่อน

คุณสมบัติทางเทคนิคที่สำคัญ:

1. การทำงานแบบสามขั้ว
2. ต่อเชื่อมเป็นตัวแบ่งแรงดัน
3. แรงดันเอาต์พุตแปรผันได้
4. ใช้กันอย่างแพร่หลายในการปรับระดับสัญญาณและส่วนติดต่อผู้ใช้

โดยทั่วไปแล้ว โพเทนชิโอมิเตอร์จะใช้ในการปรับแรงดันไฟฟ้าอย่างแม่นยำในงานที่มีกระแสไฟฟ้าต่ำ ซึ่งเหมาะสำหรับงานที่มีสัญญาณอนาล็อกและปุ่มปรับค่าโดยผู้ใช้

ความแตกต่างที่สำคัญ: รีโอสแตท กับ โพเทนชิโอมิเตอร์

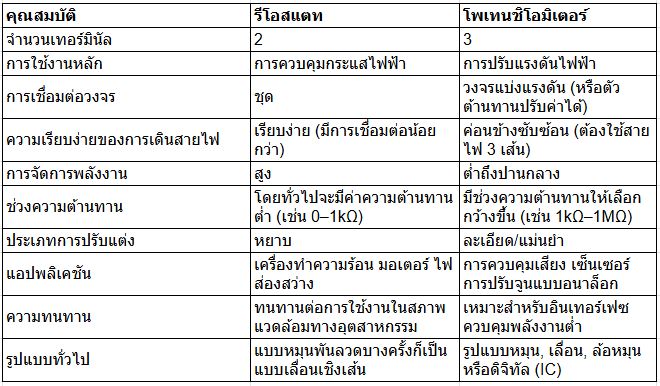

เพื่อให้สามารถแยกแยะความแตกต่างได้อย่างชัดเจน ตารางเปรียบเทียบด้านล่างนี้ได้เน้นจุดแตกต่างที่สำคัญไว้:

คุณลักษณะด้านประสิทธิภาพ

ในการเลือกใช้ตัวต้านทานปรับค่าได้นั้น ทั้งความน่าเชื่อถือและฟังก์ชันการทำงานเป็นสิ่งสำคัญที่ต้องพิจารณาในการประเมินประสิทธิภาพ:

1. ความเป็นเส้นตรง

➥ โพเทนชิโอมิเตอร์อาจเป็นแบบเชิงเส้นและแบบลอการิทึม (แบบปรับค่าตามเสียง) ส่วนรีโอสแตทมักจะมีลักษณะความต้านทานแบบเชิงเส้น

2. คุณภาพการสัมผัสของใบปัดน้ำฝน

➥ การสัมผัสระหว่างตัวปัดและรางต้านทานอาจเสื่อมสภาพลงเมื่อเวลาผ่านไป ไม่ว่าจะโดยการก่อให้เกิดสัญญาณรบกวนทางไฟฟ้าหรือทำให้การทำงานไม่สามารถคาดเดาได้

3. ความเสถียรทางความร้อน

➥ รีโอสแตทถูกสร้างขึ้นในลักษณะที่สามารถทนต่อการสูญเสียพลังงานได้มากขึ้น และโครงสร้างของมันใช้ลวดพันแทนที่จะเป็นโพเทนชิโอมิเตอร์แบบฟิล์มคาร์บอนซึ่งทำให้การระบายความร้อนซับซ้อนขึ้น

4. การสึกหรอและอายุการใช้งาน

➥ โพเทนชิโอมิเตอร์ที่ใช้สำหรับการปรับค่าหลายอย่างโดยผู้ใช้ (เช่น การปรับระดับเสียง) อาจเสื่อมสภาพได้เร็วกว่า โพเทนชิโอมิเตอร์แบบหมุนหลายรอบและแบบปิดผนึกจะให้อายุการใช้งานและความน่าเชื่อถือที่ดีกว่า

การประยุกต์ใช้รีโอสแตทและโพเทนชิโอมิเตอร์

การใช้งานรีโอสแตท

รีโอสแตทมีประโยชน์อย่างมากในการใช้งานทางอุตสาหกรรมและไฟฟ้า รวมถึง:

• การควบคุมความเร็วของมอเตอร์: การปรับค่าความต้านทานในวงจรขดลวดอาร์มาเจอร์เพื่อเปลี่ยนแปลงความเร็วของมอเตอร์
• ระบบแสงสว่าง: การหรี่หรือเพิ่มความสว่างในหลอดไฟไส้
• อุปกรณ์ทำความร้อน: ทำหน้าที่ควบคุมและปรับอุณหภูมิขององค์ประกอบความร้อนในระบบทำความร้อนของห้องปฏิบัติการหรือโรงงานอุตสาหกรรม
• อุปกรณ์ทดสอบ: ใช้ในการทดสอบโหลดแปรผันและวงจรจำกัดกระแสไฟฟ้า
• ชุดโหลดจำลองสำหรับเครื่องกำเนิดไฟฟ้า: ใช้สำหรับจำลองโหลดไฟฟ้าในระหว่างการทดสอบเครื่องกำเนิดไฟฟ้า

ตัวอย่าง: ช่างเทคนิคในห้องปฏิบัติการใช้ตัวต้านทานปรับค่าได้แบบขดลวดขนาด 100 วัตต์เพื่อทดสอบกระแสโหลดสูงสุดที่ปลอดภัยสำหรับมอเตอร์ DC ตัวใหม่

การใช้งานโพเทนชิออมิเตอร์

โพเทนชิโอมิเตอร์เป็นอุปกรณ์ที่พบได้ทั่วไปใน อุปกรณ์อิเล็กทรอนิกส์แรงดันต่ำ กระแสต่ำซึ่งมีเป้าหมายเพื่อควบคุมสัญญาณหรือควบคุมตัวแปรที่ผู้ใช้กำหนด

• อุปกรณ์เสียง: ใช้เป็นปุ่มปรับระดับเสียง ปุ่มปรับโทนเสียง และตัวปรับสมดุลเสียง
• การปรับเทียบเซ็นเซอร์: การปรับแต่งวงจรเซ็นเซอร์อนาล็อก เช่น เทอร์มิสเตอร์, LDR หรือเซ็นเซอร์ความดัน
• ส่วนต่อประสานผู้ใช้: พบได้ในออสซิลโลสโคป เครื่องมือในห้องปฏิบัติการ และแผงควบคุม
• การป้อนข้อมูลตำแหน่ง: การตรวจจับตำแหน่งแบบหมุนและเชิงเส้นในระบบหุ่นยนต์และระบบอัตโนมัติ
• วงจร RC และการปรับจังหวะเวลา: ในวงจร oscillators, delays และ tuning circuits

ตัวอย่าง: การปรับระดับเสียงบนแอมป์กีตาร์นั้นกระทำกับโพเทนชิโอมิเตอร์แบบลอการิทึม

การเลือกส่วนประกอบที่เหมาะสม

ในการเลือกใช้ระหว่างรีโอสแตทหรือโพเทนชิโอมิเตอร์ ให้พิจารณาคำถามสำคัญต่อไปนี้:

คุณต้องการควบคุมอะไร กระแสไฟฟ้าหรือแรงดันไฟฟ้า?

➨ ใช้ตัวต้านทานปรับค่าได้ (rheostat) ในการควบคุมกระแสไฟฟ้าแบบอนุกรม

➩ ใช้โพเทนชิโอมิเตอร์สำหรับการแบ่งแรงดันหรือการปรับจูนแบบอนาล็อก

จะมีการสูญเสียพลังงานไปเท่าไหร่?

➨ รีโอสแตทได้รับการออกแบบมาเพื่อรองรับกำลังไฟฟ้าสูง

➩ โพเทนชิโอมิเตอร์ได้รับการออกแบบมาสำหรับการใช้งานที่มีสัญญาณต่ำ

คุณต้องการการควบคุมที่ละเอียดหรือการปรับแต่งแบบหยาบ?

➨ สำหรับการจำกัดกระแสไฟฟ้าแบบหยาบ ให้ใช้ตัวต้านทานปรับค่าได้ (rheostat)

➩ สำหรับการปรับแต่งที่แม่นยำยิ่งขึ้น โพเทนชิโอมิเตอร์เป็นตัวเลือกที่ดีกว่า

คุณต้องการรีโมทคอนโทรลหรือระบบดิจิทัลหรือไม่?

➩ สำหรับการใช้งานในระบบที่ใช้ไมโครคอนโทรลเลอร์ ควรพิจารณาใช้โพเทนชิโอมิเตอร์แบบดิจิทัล (ดิจิโพท) อุปกรณ์เหล่านี้ให้ความแม่นยำมากขึ้น ลดการสึกหรอ และไม่มีกลไกเคลื่อนที่

คำแนะนำในการติดตั้งและแนวทางการเดินสายไฟ

การติดตั้งอย่างถูกต้องสามารถยืดอายุการใช้งานของชิ้นส่วนและเพิ่มความน่าเชื่อถือของวงจรได้:

• หลีกเลี่ยงการใช้งานเกินกำลัง: ตรวจสอบกำลังวัตต์และกระแสไฟฟ้าสูงสุดที่ระบุไว้เสมอ
• ใช้การวางแนวขั้วต่อให้ถูกต้อง: สิ่งนี้สำคัญอย่างยิ่งสำหรับวงจรแบ่งแรงดัน
• ใช้แผ่นระบายความร้อน: สำหรับตัวต้านทานปรับค่าได้กำลังสูง เพื่อช่วยระบายความร้อนที่เกิดขึ้น
• การติดตั้งเชิงกลที่มั่นคง: ป้องกันการสั่นสะเทือนและการเสื่อมสภาพของการสัมผัส
• ป้องกันสายสัญญาณ: ตัวต้านทานปรับค่าได้ในวงจรอนาล็อกอาจรับสัญญาณรบกวนทางแม่เหล็กไฟฟ้าได้ การป้องกันสามารถลดสัญญาณรบกวนนี้ได้

ข้อผิดพลาดทั่วไปที่ควรหลีกเลี่ยง

การเข้าใจข้อผิดพลาดที่พบบ่อยสามารถช่วยประหยัดเวลา ค่าใช้จ่าย และป้องกันความเสียหายที่อาจเกิดขึ้นกับวงจรได้:

• การใช้โพเทนชิโอมิเตอร์แทนรีโอสแตทในโหลดกำลังสูง อาจทำให้เกิดความร้อนสูงเกินไปและเสียหายได้
• การไม่คำนึงถึงการกำหนดค่าขั้วต่อ – การต่อสายไฟผิดวิธี อาจส่งผลให้เกิดพฤติกรรมที่ไม่คาดคิด หรือการอ่านค่าแรงดันไฟฟ้าที่ไม่ถูกต้อง
• การคาดหวังความแม่นยำสูงจากตัวต้านทานปรับค่าได้นั้น โดยทั่วไปแล้วตัวต้านทานปรับค่าได้ใช้สำหรับควบคุมกระแสไฟฟ้าในปริมาณมาก ไม่ใช่สำหรับการปรับค่าอย่างละเอียด
• การติดตั้งในสภาพแวดล้อมที่สกปรกหรือชื้นโดยไม่มีการป้องกัน จะนำไปสู่การกัดกร่อนและความเสียหาย

เวอร์ชันขั้นสูงและทางเลือกสมัยใหม่

ควบคู่ไปกับความก้าวหน้าทางเทคโนโลยี ปัจจุบันตัวต้านทานปรับค่าได้ (rheostat) และเครื่องวัดค่าความต้านทาน (potentiometer) ได้รับการพัฒนาให้ทันสมัยยิ่งขึ้น:

1. โพเทนชิโอมิเตอร์ดิจิทัล (ดิจิพอต)

• ควบคุมผ่าน SPI/I2C
• ไม่มีชิ้นส่วนเคลื่อนไหว = ความน่าเชื่อถือสูงกว่า
• สามารถปรับแต่งได้ด้วยไมโครคอนโทรลเลอร์หรือซอฟต์แวร์

2. โพเทนชิโอมิเตอร์แบบหลายรอบ

• ให้ความแม่นยำสูงเป็นพิเศษในช่วงความต้านทานที่กว้าง
• พบได้ทั่วไปในการสอบเทียบและเครื่องมือวัด

3. โพเทนชิโอมิเตอร์แบบใช้มอเตอร์

• ใช้ในเครื่องผสมเสียงหรืออุปกรณ์ระดับมืออาชีพ
• ปรับตำแหน่งโดยอัตโนมัติผ่านการควบคุมเซอร์โว

4. รีโอสแตทแบบขดลวดความแม่นยำสูง

• ออกแบบมาเพื่อใช้งานในสภาพแวดล้อมห้องปฏิบัติการ
• ให้การควบคุมความต้านทานที่แม่นยำและทนทานสำหรับแท่นทดสอบ

บทสรุป

คำว่า รีโอสแตท และ โพเทนชิโอมิเตอร์ ใช้เพื่ออธิบายส่วนประกอบทางไฟฟ้าและอิเล็กทรอนิกส์ที่มีลักษณะพื้นฐานแตกต่างกัน แต่มีความสัมพันธ์กันอย่างใกล้ชิด และไม่สามารถใช้แทนกันได้ เมื่อเลือกใช้ส่วนประกอบใดส่วนประกอบหนึ่ง คุณต้องทราบว่าการใช้งานนั้นคืออะไร อาจเป็นการปรับกระแสในวงจรไฟฟ้ากำลังสูง หรือปรับแรงดันในวงจรอนาล็อกที่ต้องการความไวสูง

• ใช้ตัวต้านทานปรับค่าได้ (rheostat) เมื่อคุณต้องการควบคุมกระแสไฟฟ้าที่มีความทนทานและกำลังสูง
• ใช้โพเทนชิโอมิเตอร์เมื่อต้องการปรับแรงดันไฟฟ้าอย่างแม่นยำและใช้พลังงานต่ำ
