หน้านี้เปรียบเทียบสวิตช์ RF แบบดูดซับกับสวิตช์ RF แบบสะท้อนแสง และกล่าวถึงความแตกต่างระหว่างสวิตช์ RF แบบดูดซับและสวิตช์ RF แบบสะท้อนแสง

สวิตช์ RF แบบดูดซับ | สวิตช์ RF แบบไม่สะท้อนแสง

รูปที่ 1 แสดงแผนภาพการทํางานพร้อมกับหมุดของสวิตช์ RF แบบดูดซับ RFSW6124 จาก RFMD มาทําความเข้าใจการทํางานของสวิตช์ RF กัน

เป็นสวิตช์ SPDT (Single Pole Double Throw) ประเภทนี้ถือว่า "ไม่สะท้อนแสง" เนื่องจากพอร์ต RF 1 และ 2 (RF1, RF2) จะสิ้นสุดลงเมื่ออยู่ในสถานะปิด พินเปิดใช้งานช่วยให้มีเงื่อนไขการสิ้นสุด "สถานะปิดทั้งหมด" ของสวิตช์

นี่คือคุณสมบัติของสวิตช์ RF แบบดูดซับ:

• สวิตช์มีการแยกสูง
• มีความสามารถในการจัดการพลังงานที่ยอดเยี่ยม
• มีความเป็นเส้นตรงที่ยอดเยี่ยมเนื่องจาก IIP3 (จุดสกัดกั้นลําดับที่สาม) สูง
• รองรับลอจิก 3V และ 5V
• สามารถใช้กับเทคโนโลยีไร้สายเซลลูลาร์ต่างๆ เช่น 3G, LTE, WiMAX เป็นต้น

สวิตช์ RF สะท้อนแสง

• สวิตช์เหล่านี้ปล่อยให้พอร์ตที่ไม่ได้ใช้ไม่ได้สิ้นสุด
• ในสวิตช์นี้ อิมพีแดนซ์ของพอร์ตที่ปิดอยู่ไม่ใช่ 50 โอห์ม ดังนั้นจึงมี VSWR (อัตราส่วนคลื่นนิ่งแรงดันไฟฟ้า) ที่สูงมาก
• พวกเขายังแบ่งออกเป็นประเภทสั้นสะท้อนแสงเปิดและสะท้อนแสง
• มันนําพลังงาน RF เมื่อไดโอดมีอคติย้อนกลับ
• มันสะท้อนพลังงาน RF เมื่อไดโอดมีอคติไปข้างหน้า
• เนื่องจากคุณสมบัติสะท้อนแสง จึงเรียกว่าสวิตช์ RF แบบสะท้อนแสง

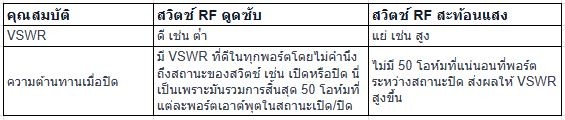

ตารางต่อไปนี้เน้นการเปรียบเทียบที่สําคัญระหว่างสวิตช์ดูดซับและสะท้อนแสงที่ใช้ในโดเมน RF และไมโครเวฟ

จากการเปรียบเทียบ เป็นที่ชัดเจนว่าสามารถใช้สวิตช์ดูดซับแทนสวิตช์สะท้อนแสงได้ แต่ไม่สามารถในทางกลับกันได้
