ในวงจรไฟฟ้าและอิเล็กทรอนิกส์ การส่งสัญญาณหรือพลังงานจากแหล่งจ่ายไปยังโหลดไม่ใช่เรื่องง่ายเสมอไป หากอิมพีแดนซ์ของวงจรไม่ตรงกัน อาจเกิดการสะท้อนสัญญาณ (signal reflection) การสูญเสียพลังงาน หรือแม้กระทั่งทำให้อุปกรณ์ทำงานผิดปกติได้ กระบวนการจับคู่อิมพีแดนซ์จึงถูกนำมาใช้เพื่อปรับความเข้ากันได้ระหว่างอุปกรณ์และวงจร ทำให้การส่งสัญญาณและพลังงานมีประสิทธิภาพสูงสุด

การจับคู่อิมพีแดนซ์ไม่ได้จำกัดเฉพาะวงจร RF หรือระบบสื่อสารเท่านั้น แต่ยังมีบทบาทสำคัญในวงจรเสียง วงจรแอมป์ และโปรเจกต์ไฟฟ้า-อิเล็กทรอนิกส์ทั่วไป การเข้าใจหลักการและเทคนิคของ การจับคู่อิมพีแดนซ์ช่วยให้วิศวกรสามารถลดปัญหาการสะท้อนสัญญาณ เพิ่มประสิทธิภาพการส่งพลังงาน และสร้างระบบที่ทำงานเสถียรและน่าเชื่อถือ

นอกจากนี้ การจับคู่อิมพีแดนซ์ยังเป็นพื้นฐานสำคัญที่ช่วยให้นักออกแบบวงจรสามารถปรับแต่งวงจรให้เหมาะสมกับอุปกรณ์และเงื่อนไขการใช้งานจริง ไม่ว่าจะเป็นในโปรเจกต์ทดลอง วงจรแอมป์ หรือระบบสื่อสารความถี่สูง การเข้าใจแนวคิดนี้จึงเป็นกุญแจสำคัญในการออกแบบวงจรไฟฟ้าและอิเล็กทรอนิกส์ที่มีประสิทธิภาพสูง

ความหมายของอิมพีแดนซ์และหลักการพื้นฐาน

อิมพีแดนซ์ (Impedance, Z) เป็นปริมาณที่บอกถึงการต้านทานของวงจรต่อการไหลของกระแสไฟฟ้าในสัญญาณ AC ซึ่งแตกต่างจากความต้านทาน (Resistance, R) ที่พิจารณาเฉพาะการไหลของกระแสตรง (DC) อิมพีแดนซ์รวมเอาผลกระทบจาก ความต้านทาน (Resistance), ตัวเหนี่ยวนำ (Inductance), และตัวเก็บประจุ (Capacitance) เข้าด้วยกัน ทำให้สามารถอธิบายพฤติกรรมของวงจร AC ได้ครบถ้วน

อิมพีแดนซ์สามารถแสดงได้เป็นค่าซีต้าเชิงซ้อน (complex number) โดยมีส่วนจริงคือความต้านทาน (resistive) และส่วนจินตภาพ (imaginary) คือผลจากตัวเหนี่ยวนำและตัวเก็บประจุ การเขียนเป็นสูตร Z=R+jX ช่วยให้วิศวกรสามารถคำนวณแรงดันและกระแสในวงจร AC ได้อย่างแม่นยำ โดยที่ 𝑋 คือ reactance ซึ่งสามารถเป็น ​XL​=2πfL สำหรับตัวเหนี่ยวนำ หรือ XC​=12πfC สำหรับตัวเก็บประจุ

ความเข้าใจอิมพีแดนซ์เป็นพื้นฐานสำคัญสำหรับการจับคู่อิมพีแดนซ์ เพราะการจับคู่ค่า Z ระหว่างแหล่งจ่ายและโหลดช่วยให้พลังงานส่งผ่านได้เต็มที่ ลดการสะท้อนสัญญาณ และทำให้วงจรทำงานอย่างมีประสิทธิภาพ การคำนวณและปรับแต่งอิมพีแดนซ์จึงเป็นขั้นตอนสำคัญในการออกแบบวงจรไฟฟ้าและอิเล็กทรอนิกส์ทุกประเภท

เหตุผลที่ต้องทำการจับคู่อิมพีแดนซ์

การจับคู่อิมพีแดนซ์เป็นขั้นตอนสำคัญในวงจรไฟฟ้าและอิเล็กทรอนิกส์ เพราะช่วยให้การส่งสัญญาณและพลังงานจากแหล่งไปยังโหลดเป็นไปอย่างมีประสิทธิภาพ เมื่อค่าอิมพีแดนซ์ของแหล่งและโหลดตรงกัน การสะท้อนสัญญาณ (signal reflection) จะลดลงอย่างมาก ทำให้แรงดันและกระแสในวงจรถูกส่งไปยังโหลดได้เต็มที่ ลดการสูญเสียพลังงานและเพิ่มความเสถียรของระบบ

อีกเหตุผลหนึ่งคือ การจับคู่อิมพีแดนซ์ช่วยป้องกันความเสียหายต่ออุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ ในกรณีที่อิมพีแดนซ์ไม่ตรงกัน อาจเกิดการสะท้อนสัญญาณหรือ overvoltage ส่งผลให้เกิดความร้อนสูงหรือทำให้อุปกรณ์เสียหายได้ นอกจากนี้ในวงจรสื่อสาร เช่น RF และ audio circuit การจับคู่อิมพีแดนซ์เป็นสิ่งจำเป็นเพื่อให้สัญญาณเสียงหรือสัญญาณวิทยุถูกส่งผ่านอย่างชัดเจนและมีคุณภาพ

การจับคู่อิมพีแดนซ์ยังช่วยให้การออกแบบวงจรง่ายขึ้นและประหยัดพลังงาน เนื่องจากสามารถปรับค่าอุปกรณ์ต่าง ๆ ให้เหมาะสมกับโหลดได้ ทำให้ระบบทั้งระบบทำงานได้เต็มประสิทธิภาพและตอบสนองต่อการใช้งานจริงได้ดี

วิธีการจับคู่อิมพีแดนซ์

การจับคู่อิมพีแดนซ์มีหลายวิธี ขึ้นอยู่กับชนิดของวงจร ความถี่ของสัญญาณ และลักษณะการใช้งาน หนึ่งในวิธีที่พบได้บ่อยคือ Resistor Matching (การใช้ตัวต้านทาน) โดยการต่อ resistor ในลักษณะ series หรือ parallel เพื่อปรับค่าอิมพีแดนซ์ให้ตรงกับโหลด วิธีนี้เรียบง่าย เหมาะกับวงจรความถี่ต่ำหรือวงจรง่าย ๆ เช่น วงจรสัญญาณเสียงเบื้องต้นหรือวงจรทดลองขนาดเล็ก แม้ว่าวิธีนี้จะง่าย แต่ก็มีข้อจำกัดในเรื่องการสูญเสียพลังงานบางส่วน

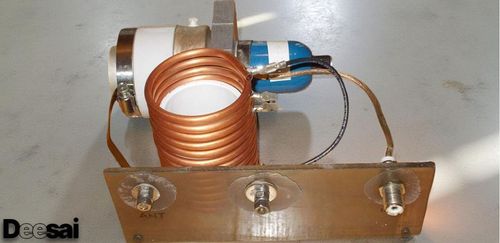

สำหรับวงจรความถี่สูง เช่น RF, สัญญาณวิทยุ หรือวงจรสื่อสารความถี่สูง การจับคู่อิมพีแดนซ์มักใช้ transformer หรือ matching network ซึ่งประกอบด้วยตัวเหนี่ยวนำ (inductor) และตัวเก็บประจุ (capacitor) การออกแบบ matching network อย่างเหมาะสมช่วยปรับค่าอิมพีแดนซ์ให้ตรงกัน ลดการสะท้อนสัญญาณ เพิ่มการส่งพลังงาน และป้องกันสัญญาณรบกวน เทคนิคเหล่านี้สามารถประยุกต์ได้ทั้งวงจร transmission line, antenna, และวงจร RF amplifier

อีกขั้นตอนสำคัญคือ การวัดและปรับแต่งค่าอิมพีแดนซ์ (Impedance Tuning) โดยใช้เครื่องมือเช่น LCR meter, network analyzer หรือ vector voltmeter เพื่อวัดค่าอิมพีแดนซ์และปรับค่าอุปกรณ์ให้ตรงตามที่ต้องการ เทคนิคนี้สำคัญมากในวงจร audio, RF, และระบบสื่อสารที่ต้องการคุณภาพสัญญาณสูง การวัดและปรับแต่งอย่างถูกต้องช่วยให้วงจรสามารถส่งสัญญาณเต็มประสิทธิภาพ ลดการสะท้อนและสูญเสียพลังงาน รวมถึงทำงานได้เสถียรในสภาพแวดล้อมจริง

นอกจากนี้ นักออกแบบวงจรบางครั้งยังใช้การจับคู่อิมพีแดนซ์แบบใช้อุปกรณ์แอคทีฟโดยใช้วงจร active เช่น transistor หรือ op-amp เพื่อปรับค่าอิมพีแดนซ์แบบ dynamic ให้เหมาะสมกับสัญญาณและโหลดที่เปลี่ยนแปลง เทคนิคนี้มีประโยชน์ในระบบสื่อสารสมัยใหม่ เช่น ระบบ RF และ wireless communication ที่สัญญาณมีความผันแปรสูง

การเลือกวิธีการจับคู่อิมพีแดนซ์จึงขึ้นอยู่กับหลายปัจจัย ทั้งประเภทของวงจร ความถี่ของสัญญาณ การสูญเสียพลังงานที่ยอมรับได้ และความซับซ้อนของการออกแบบ การเข้าใจหลักการแต่ละวิธีช่วยให้นักออกแบบสามารถสร้างวงจรที่มีประสิทธิภาพสูง ทำงานเสถียร และลดปัญหาการสะท้อนสัญญาณหรือ overvoltage ได้อย่างเหมาะสม

ข้อดีและข้อจำกัดของการจับคู่อิมพีแดนซ์

การจับคู่อิมพีแดนซ์ช่วยให้การส่งสัญญาณและพลังงานจากแหล่งไปยังโหลดมีประสิทธิภาพสูงสุด ลดการสะท้อนสัญญาณและการสูญเสียพลังงาน ทำให้แรงดันและกระแสที่ส่งไปยังโหลดตรงตามที่ออกแบบ นอกจากนี้ยังช่วยเพิ่มความเสถียรของระบบ ลดปัญหาการทำงานผิดปกติของอุปกรณ์ และเพิ่มคุณภาพของสัญญาณทั้งในวงจร RF, audio, และวงจรไฟฟ้าทั่วไป

แม้ว่าการจับคู่อิมพีแดนซ์จะมีประโยชน์มาก แต่ก็มีข้อจำกัด เช่น การออกแบบบางวิธีอาจซับซ้อนและต้องใช้พื้นที่มากในวงจร หรือในวงจรความถี่สูง การปรับ matching network อาจต้องใช้ความชำนาญและอุปกรณ์วัดพิเศษ นอกจากนี้ การปรับค่าอิมพีแดนซ์บางครั้งอาจจำกัดช่วงการทำงานของวงจร ทำให้ไม่สามารถตอบสนองต่อสัญญาณบางช่วงความถี่ได้เต็มที่

การจับคู่อิมพีแดนซ์ช่วยให้วงจรทำงานได้เต็มประสิทธิภาพและลดความเสียหายของอุปกรณ์ แต่ก็ต้องพิจารณาความซับซ้อนและข้อจำกัดของวงจรในการออกแบบ

การประยุกต์ใช้การจับคู่อิมพีแดนซ์

การจับคู่อิมพีแดนซ์มีบทบาทสำคัญในหลายวงจรและระบบอิเล็กทรอนิกส์ ตัวอย่างที่พบได้บ่อยคือ ระบบ RF และสื่อสาร (Radio Frequency and Communication Systems) การจับคู่ค่าอิมพีแดนซ์ระหว่างสายส่งและอุปกรณ์รับส่งสัญญาณช่วยลดการสะท้อนสัญญาณ ทำให้การส่งข้อมูลมีประสิทธิภาพและคุณภาพสูง

ในวงจร audio และเสียง (Audio Circuits) การจับคู่อิมพีแดนซ์ระหว่างแหล่งสัญญาณ เช่น แอมป์และลำโพง ช่วยให้สัญญาณเสียงถูกส่งอย่างเต็มประสิทธิภาพ ลดการสูญเสียพลังงานและปรับปรุงคุณภาพเสียง อีกทั้งยังพบใน วงจรไฟฟ้ากำลัง (Power Electronics) เช่น การส่งพลังงานจากแหล่งจ่ายไปยังโหลดหนัก ๆ การจับคู่อิมพีแดนซ์ช่วยเพิ่มการส่งพลังงานเต็มที่และลดความร้อนที่เกิดขึ้น

นอกจากนี้ การจับคู่อิมพีแดนซ์ยังถูกนำไปใช้ใน งานทดลองและโปรเจกต์อิเล็กทรอนิกส์ เช่น การออกแบบวงจรแอมป์ RF, ระบบเซนเซอร์, หรือโปรเจกต์ไมโครคอนโทรลเลอร์ เพื่อให้วงจรทำงานได้เต็มประสิทธิภาพและเสถียร การเข้าใจและปรับแต่งอิมพีแดนซ์จึงเป็นกุญแจสำคัญที่ช่วยให้นักออกแบบวงจรสร้างระบบที่มีประสิทธิภาพและเชื่อถือได้

สรุป

การจับคู่อิมพีแดนซ์ (Impedance Matching) เป็นขั้นตอนสำคัญในการออกแบบวงจรไฟฟ้าและอิเล็กทรอนิกส์ที่ช่วยให้การส่งสัญญาณและพลังงานจากแหล่งไปยังโหลดเป็นไปอย่างมีประสิทธิภาพ การจับคู่ค่าอิมพีแดนซ์ช่วยลดการสะท้อนสัญญาณ ลดการสูญเสียพลังงาน และเพิ่มความเสถียรของระบบ ทำให้แรงดันและกระแสส่งถึงโหลดอย่างเต็มที่

ข้อดีของการจับคู่อิมพีแดนซ์คือเพิ่มประสิทธิภาพการทำงานของวงจร ป้องกันอุปกรณ์เสียหาย และปรับปรุงคุณภาพของสัญญาณทั้งในวงจร RF, audio และวงจรไฟฟ้าทั่วไป ขณะที่ข้อจำกัดคือบางวิธีอาจซับซ้อน ต้องใช้พื้นที่และอุปกรณ์วัดพิเศษ หรือจำกัดช่วงการทำงานของวงจร

การเข้าใจหลักการและเทคนิคของการจับคู่อิมพีแดนซ์เป็นกุญแจสำคัญในการออกแบบวงจรและอุปกรณ์อิเล็กทรอนิกส์ที่เสถียร น่าเชื่อถือ และมีประสิทธิภาพสูง ไม่ว่าจะเป็นระบบสื่อสาร วงจรเสียง หรือโปรเจกต์ไฟฟ้า-อิเล็กทรอนิกส์ทั่วไป
