การวัดแรงดันไฟฟ้าอย่างแม่นยำช่วยให้การทำงานด้านไฟฟ้าปลอดภัยและมีประสิทธิภาพ ไม่ว่าจะเป็นการแก้ไขปัญหาในวงจร การทดสอบแบตเตอรี่ หรือการบำรุงรักษาระบบไฟฟ้าแรงสูง คู่มือนี้ครอบคลุมทุกวิธีการวัดแรงดันไฟฟ้า ตั้งแต่การวัดแรงดันไฟฟ้ากระแสตรงขั้นพื้นฐานด้วยมัลติมิเตอร์ ไปจนถึงเทคนิคการทดสอบแรงดันไฟฟ้ากระแสสลับขั้นสูงที่ใช้ในภาคอุตสาหกรรม

เครื่องมือที่จำเป็นสำหรับการวัดแรงดันไฟฟ้า

เริ่มต้นด้วยอุปกรณ์ที่เหมาะสมเพื่อวัดแรงดันไฟฟ้าอย่างปลอดภัยและแม่นยำ มัลติมิเตอร์ดิจิทัลเป็นเครื่องมือที่โดดเด่นสำหรับการวัดแรงดันไฟฟ้าทั้งในวงจร DC และ ACโดยให้ค่าที่อ่านได้ชัดเจนบนหน้าจอ LCD สำหรับทุกอย่างตั้งแต่แบตเตอรี่แรงดันต่ำไปจนถึงเต้ารับในบ้าน มัลติมิเตอร์แบบอนาล็อกให้ค่าที่อ่านได้จากเข็ม เหมาะสำหรับการตรวจสอบอย่างรวดเร็ว ในขณะที่โวลต์มิเตอร์เฉพาะทางจะเน้นเฉพาะการวัดความต่างศักย์ระหว่างส่วนประกอบต่างๆ เท่านั้น

สำหรับสัญญาณที่ซับซ้อน ออสซิลโลสโคปมีความสามารถโดดเด่นในการแสดงรูปคลื่นแรงดันไฟฟ้าในช่วงเวลาต่างๆ ช่วยในการวินิจฉัยความผันผวนในการซ่อมแซมอุปกรณ์อิเล็กทรอนิกส์หรือการวิเคราะห์คุณภาพพลังงาน เครื่องทดสอบแรงดันไฟฟ้ามีตัวเลือกแบบไม่สัมผัสสำหรับการตรวจจับสายไฟที่มีกระแสไฟฟ้า และโพรบแรงดันสูงช่วยขยายขีดความสามารถของมัลติมิเตอร์ในการวัดแรงดันไฟฟ้าที่สูงกว่า 1000V ในหม้อแปลงหรืออุปกรณ์สวิตช์ได้อย่างปลอดภัยแคลมป์มิเตอร์รวมการวัดแรงดันไฟฟ้ากับการอ่านค่ากระแส เหมาะสำหรับช่างไฟฟ้าที่จัดการกับระบบไฟฟ้าที่มีกระแสไฟโดยไม่ต้องตัดการเชื่อมต่อ

วิธีการวัดแรงดันไฟฟ้ากระแสตรงด้วยมัลติมิเตอร์

การวัดแรงดันไฟฟ้ากระแสตรงสำหรับแบตเตอรี่แผงโซลาร์เซลล์ หรือระบบยานยนต์นั้นมีขั้นตอนที่ไม่ซับซ้อน ขั้นแรก เปิดมัลติมิเตอร์ดิจิทัลของคุณและตั้งค่าหน้าปัดไปที่โหมดแรงดันไฟฟ้ากระแสตรง (DC) ซึ่งมีสัญลักษณ์เป็นเส้นตรงหรือตัว V ที่มีขีดทึบ เลือกช่วงที่สูงกว่าค่าที่ต้องการ เช่น 20V สำหรับแบตเตอรี่ 9V เสียบโพรบสีดำเข้ากับพอร์ต COM และโพรบสีแดงเข้ากับพอร์ต V/Ω จากนั้นแตะสายสีดำกับขั้วลบและสายสีแดงกับขั้วบวก อ่านค่าที่แสดงบนหน้าจอทันที

ตรวจสอบขั้วทุกครั้งเพื่อหลีกเลี่ยงการอ่านค่าผิดพลาดหรือความเสียหาย หากไม่แน่ใจ ให้เริ่มจากช่วงการวัดสูงสุดแล้วค่อยลดลงเพื่อความแม่นยำวิธีนี้ใช้ได้กับการวัดแรงดันแบตเตอรี่ เพื่อให้แน่ใจว่าเซลล์ที่มีแรงดันมากกว่า 1.5V ยังคงใช้งานได้ดี หรือตรวจสอบพอร์ต USB ที่ให้แรงดันเอาต์พุต 5V ฝึกฝนกับแหล่งจ่ายไฟที่ทราบค่า เช่น แบตเตอรี่ AA เพื่อให้เชี่ยวชาญการสัมผัสของหัววัดและการปรับค่าศูนย์ของมิเตอร์ก่อนทำการทดสอบที่สำคัญ

เทคนิคการวัดแรงดันไฟฟ้ากระแสสลับที่แม่นยำ

กระแสสลับต้องการการจัดการที่แตกต่างออกไปเนื่องจากลักษณะการแกว่งของมัน ซึ่งพบได้ทั่วไปในระบบสายไฟภายในบ้านหรือสายส่งไฟฟ้าในโรงงานอุตสาหกรรม ให้เปลี่ยนมัลติมิเตอร์ของคุณไปที่โหมดแรงดันไฟฟ้ากระแสสลับ (AC) ซึ่งมีสัญลักษณ์เป็นเส้นหย wavy หรือตัว V ที่มีเครื่องหมาย tilde และเลือกโหมดปรับช่วงอัตโนมัติ (auto-ranging) หากมี หรือ 200V สำหรับเต้ารับ 120V มาตรฐาน การเชื่อมต่อโพรบทำในลักษณะเดียวกัน แต่ขั้วไม่สำคัญเนื่องจากกระแสสลับจะกลับทิศทางอย่างรวดเร็ว เพียงแค่แตะสายวัดระหว่างจุดที่มีกระแสไฟฟ้าและจุดที่ไม่มีกระแสไฟฟ้าเพื่ออ่านค่า RMS ซึ่งสะท้อนถึงกำลังไฟฟ้าจริง

เครื่องทดสอบแรงดันไฟฟ้าแบบไม่สัมผัสจะส่งเสียงหรือแสดงไฟสว่างขึ้นเมื่ออยู่ใกล้สายไฟ AC ที่มีกระแสไฟฟ้า เหมาะสำหรับการตรวจสอบความปลอดภัยเบื้องต้นก่อนการวัดอย่างละเอียด สำหรับการทดสอบแรงดันไฟฟ้ากระแสสลับหลักอย่างแม่นยำ ให้ใช้โพรบหุ้มฉนวนและเต้ารับที่มีระบบป้องกันไฟรั่ว (GFCI) เพื่อป้องกันไฟฟ้าช็อต มัลติมิเตอร์แบบ True RMS มีประสิทธิภาพเหนือกว่ารุ่นที่ตอบสนองโดยเฉลี่ยสำหรับรูปคลื่นที่บิดเบี้ยวในมอเตอร์หรืออินเวอร์เตอร์ ทำให้มั่นใจได้ว่าการอ่านค่ามีความแม่นยำถึงความละเอียด 0.1V

มาตรการความปลอดภัยเมื่อเรียนรู้วิธีการวัดแรงดันไฟฟ้า

ให้ความสำคัญกับความปลอดภัยในทุกขั้นตอนการวัดแรงดันไฟฟ้าเพื่อหลีกเลี่ยงไฟฟ้าช็อต ไฟไหม้ หรืออุปกรณ์เสียหาย สวมถุงมือฉนวนที่เหมาะสมกับแรงดันไฟฟ้าของวงจร ตัดกระแสไฟฟ้าออกจากระบบเมื่อทำได้โดยใช้ระบบล็อคเอาต์-แท็กเอาต์ และตรวจสอบฟิวส์ของมิเตอร์อีกครั้งก่อนวัดวงจรที่มีกระแสไฟฟ้าไหลอยู่ ห้ามใช้อุปกรณ์ที่มีระดับความปลอดภัย CAT เกินกว่าที่กำหนด เช่น CAT III สำหรับแผงจ่ายไฟ หรือ CAT IV สำหรับสายส่งไฟฟ้า โดยต้องเลือกให้เหมาะสมกับสภาพแวดล้อม

สำหรับการวัดแรงดันไฟฟ้าสูง ควรทำงานร่วมกับผู้ช่วย เก็บมือข้างหนึ่งไว้ในกระเป๋าเพื่อจำกัดการไหลของกระแสไฟฟ้าผ่านร่างกาย และใช้สิ่งกีดขวางรอบบริเวณที่ทำการทดสอบ ผู้เริ่มต้นควรฝึกฝนวิธีการทดสอบแรงดันไฟฟ้าอย่างปลอดภัยจากแหล่งที่มีความเสี่ยงต่ำก่อน จากนั้นค่อยๆ พัฒนาไปสู่การแก้ไขปัญหาในสถานการณ์จริง โดยคำนึงถึงผลกระทบของกฎของโอห์มต่อการไหลของกระแสไฟฟ้าด้วย

วิธีการขั้นสูง: วิธีการวัดแรงดันไฟฟ้าสูงอย่างปลอดภัย

การวัดแรงดันไฟฟ้าสูงต้องใช้อุปกรณ์เฉพาะทางที่นอกเหนือจากมัลติมิเตอร์มาตรฐานสำหรับหม้อแปลง เบรกเกอร์ หรืออุปกรณ์ป้องกันฟ้าผ่า โพรบวัดแรงดันสูงที่มีอัตราส่วนการลดทอน 1000:1 จะแบ่งระดับแรงดันที่เป็นอันตรายให้เป็นระดับที่ปลอดภัยสำหรับมิเตอร์ ทำให้สามารถอ่านค่าได้สูงถึง 40kV ในขณะที่แสดงค่าที่ปรับขนาดได้อย่างแม่นยำ ตัวแบ่งแรงดันใช้ตัวต้านทานเพื่อลดศักย์ไฟฟ้าตามสัดส่วน โดยได้รับการปรับเทียบสำหรับการวัดความแตกต่างที่แม่นยำในสถานีไฟฟ้าย่อย

เครื่องวัดสนามไฟฟ้าสถิตแบบไม่สัมผัส ตรวจจับแรงดันไฟฟ้าสูงจากไฟฟ้าสถิตโดยไม่ต้องเชื่อมต่อโดยตรง มีประโยชน์สำหรับฉนวนหรือตัวเก็บประจุ สำหรับการทดสอบแรงดันไฟฟ้าสูงมาก เช่น สายเคเบิล 10kV เครื่องวิเคราะห์การปล่อยประจุบางส่วนจะรวมการวัดแรงดันไฟฟ้าเข้ากับการวินิจฉัยฉนวน ผู้เชี่ยวชาญใช้เครื่องมือเหล่านี้สำหรับการบำรุงรักษาเชิงป้องกัน เพื่อให้มั่นใจในความน่าเชื่อถือของระบบไฟฟ้าท่ามกลางการบูรณาการพลังงานหมุนเวียนที่เพิ่มขึ้น

Wrindu หรือชื่ออย่างเป็นทางการคือ RuiDu Mechanical and Electrical (Shanghai) Co., Ltd. เป็นผู้นำระดับโลกด้านอุปกรณ์ทดสอบและวินิจฉัยระบบไฟฟ้า ก่อตั้งขึ้นในปี 2014 เราเชี่ยวชาญในการออกแบบ พัฒนา และผลิตโซลูชันการทดสอบแรงดันสูงสำหรับหม้อแปลงไฟฟ้า เบรกเกอร์วงจร อุปกรณ์ป้องกันฟ้าผ่า แบตเตอรี่ สายเคเบิล รีเลย์ ระบบฉนวน และอื่นๆ อีกมากมาย โดยได้รับการรับรองมาตรฐาน ISO9001, IEC และ CE ซึ่งสร้างความเชื่อมั่นทั่วโลกในด้านความแม่นยำ ความปลอดภัย และความน่าเชื่อถือของเรา

ข้อผิดพลาดทั่วไปในการวัดแรงดันไฟฟ้าและวิธีแก้ไข

หลีกเลี่ยงข้อผิดพลาดที่อาจทำให้ผลการวัดแรงดันไฟฟ้าคร่อมตัวต้านทานหรือตัวเก็บประจุคลาดเคลื่อน การเลือกช่วงการวัดที่ไม่ถูกต้องจะทำให้เกิดความเสียหายจากการโอเวอร์โหลดหรือแสดงค่า "1" ควรเริ่มต้นด้วยค่าสูงก่อนแล้วค่อยปรับ การสัมผัสของหัววัดที่ไม่ดีบนขั้วต่อที่เกิดออกซิเดชันจะทำให้ค่าที่วัดได้ต่ำ ดังนั้นควรทำความสะอาดพื้นผิวและกดหัววัดให้แน่น

ข้อผิดพลาดจากพารัลแล็กซ์เป็นปัญหาที่พบได้บ่อยในมิเตอร์แบบอนาล็อก—ควรดูเข็มตรงๆ เพื่อให้ได้ตำแหน่งสเกลที่ถูกต้อง การสลับโหมด DC/AC จะทำให้ชิ้นส่วนภายในเสียหาย โปรดตรวจสอบให้แน่ใจว่าสัญลักษณ์ตรงกับแหล่งสัญญาณของคุณ การละเลยการตอบสนองความถี่ในการวัด AC จะทำให้คลื่นที่ไม่เป็นรูปคลื่นไซน์บิดเบี้ยว ซึ่งแก้ไขได้โดยการเลือกค่า RMS ที่แท้จริง

การวัดแรงดันไฟฟ้าในยานยนต์และการทดสอบแบตเตอรี่

การวินิจฉัยปัญหาในรถยนต์นั้นขึ้นอยู่กับการทดสอบแรงดันตกคร่อมที่แม่นยำของมอเตอร์สตาร์ทหรือเครื่องกำเนิดไฟฟ้า ในขณะที่เครื่องยนต์ทำงาน ให้วัดแรงดันแบตเตอรี่ที่ 13.7-14.7 โวลต์ เพื่อตรวจสอบการชาร์จที่ถูกต้อง โดยใช้เครื่องทดสอบโหลดเพื่อตรวจสอบกระแสสตาร์ท รถยนต์ไฮบริดต้องการการวัดแรงดันแบตเตอรี่ EV สูงถึง 400 โวลต์ ซึ่งต้องใช้เครื่องมือที่แยกส่วน

แบตเตอรี่ลิเธียมไอออนจำเป็นต้องมีการตรวจสอบแรงดันไฟฟ้าระดับเซลล์ในระหว่างการปรับสมดุล โดยตรวจจับความไม่สมดุลที่ต่ำกว่า 3.7 โวลต์ต่อเซลล์ ส่วนแบตเตอรี่โซลาร์เซลล์จะได้รับประโยชน์จากการทดสอบแรงดันตกขณะใช้งาน เพื่อให้มั่นใจว่าสามารถใช้งานร่วมกับอินเวอร์เตอร์ได้

การใช้งานอุปกรณ์ทดสอบแรงดันไฟฟ้าในภาคอุตสาหกรรม

บริษัทผู้ให้บริการด้านพลังงานติดตั้งเครื่องบันทึกแรงดันไฟฟ้า ขั้นสูง เพื่อการตรวจสอบระยะยาวในสถานีไฟฟ้าย่อย โดยบันทึกการเปลี่ยนแปลงชั่วขณะจากการทำงานของสวิตช์ การทดสอบจังหวะการทำงานของเบรกเกอร์วงจรผสานรวมการวัดแรงดันไฟฟ้าเข้ากับความต้านทานการสัมผัส ซึ่งมีความสำคัญต่อการป้องกันการเกิดประกายไฟ เครื่องมือค้นหาตำแหน่งข้อบกพร่องของสายเคเบิลใช้พัลส์แรงดันสูงควบคู่กับการวิเคราะห์การสะท้อนแรงดันไฟฟ้าเพื่อความแม่นยำสูงสุด

โรงไฟฟ้าพลังงานหมุนเวียนจะติดตามแรงดันไฟฟ้าขาออกของอินเวอร์เตอร์แบบสตริง เพื่อเพิ่มประสิทธิภาพการแปลง DC เป็น AC ให้เหมาะสมที่สุด เครื่องบันทึกข้อมูลจะทำการตรวจสอบแรงดันไฟฟ้าอย่างต่อเนื่องโดยอัตโนมัติ และแจ้งเตือนเมื่อพบความผิดปกติในระบบ SCADA

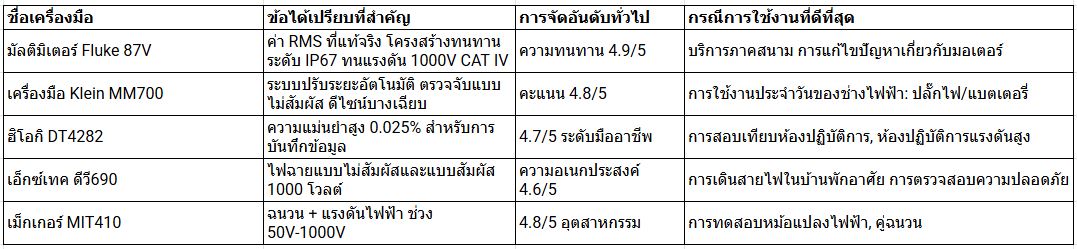

การเปรียบเทียบเครื่องทดสอบแรงดันไฟฟ้าชั้นนำ

กรณีศึกษาในโลกแห่งความเป็นจริง: ผลตอบแทนจากการลงทุนในการวัดแรงดันไฟฟ้า

บริษัทสาธารณูปโภคในแถบมิดเวสต์ลดเวลาหยุดทำงานลง 30% โดยการนำระบบตรวจสอบแรงดันไฟฟ้าอย่างต่อเนื่องมาใช้กับสายป้อนกระแสไฟฟ้า และตรวจพบการเสื่อมสภาพของฉนวนได้ตั้งแต่เนิ่นๆ ผ่านการวิเคราะห์แนวโน้ม ผู้ผลิตอุปกรณ์ดั้งเดิม (OEM) ลดการเรียกร้องค่าสินไหมทดแทนภายใต้การรับประกันลง 25% ด้วยการทดสอบความทนทานต่อแรงดันไฟฟ้าสูงก่อนการจัดส่ง ทำให้มั่นใจในความน่าเชื่อถือของหม้อแปลงไฟฟ้า

ผู้ติดตั้งระบบพลังงานแสงอาทิตย์ประสบความสำเร็จในการเพิ่มประสิทธิภาพได้ถึง 15% ด้วยการจับคู่แรงดันไฟฟ้า MPPT ที่แม่นยำ ซึ่งได้รับการตรวจสอบทุกวันด้วยมิเตอร์แบบพกพา ผลตอบแทนจากการลงทุนจะเพิ่มขึ้นเรื่อยๆ เนื่องจากการบำรุงรักษาเชิงป้องกันช่วยป้องกันไฟฟ้าดับซึ่งมีค่าใช้จ่ายหลายพันดอลลาร์ต่อชั่วโมง

แนวโน้มในอนาคตของเทคโนโลยีการวัดแรงดันไฟฟ้า

เซ็นเซอร์วัดแรงดันไฟฟ้าไร้สายจะเป็นเทคโนโลยีหลักในปี 2026 ตามที่คาดการณ์ไว้ โดยจะผสานรวม IoT เพื่อวิเคราะห์โครงข่ายไฟฟ้าแบบเรียลไทม์ท่ามกลางความต้องการชาร์จรถยนต์ไฟฟ้าที่เพิ่มขึ้นอย่างรวดเร็ว ออสซิลโลสโคปที่เสริมด้วย AI จะตรวจจับความผิดปกติในสัญญาณชั่วขณะระดับไมโครวินาทีโดยอัตโนมัติ ซึ่งจะปฏิวัติคุณภาพพลังงาน และหัววัดระดับนาโนเทคโนโลยีให้คำมั่นสัญญาว่าจะให้ความละเอียดระดับต่ำกว่ามิลลิโวลต์สำหรับอินเทอร์เฟซการคำนวณควอนตัม

เทคโนโลยี Edge computing ผสานข้อมูลแรงดันไฟฟ้ากับอุณหภูมิเพื่อการวินิจฉัยแบบองค์รวม ในขณะที่เทคโนโลยี Blockchain ช่วยรักษาความปลอดภัยของบันทึกการทดสอบเพื่อการปฏิบัติตามข้อกำหนด คาดว่าจะมีการวัดแรงดันไฟฟ้าสูงจากระยะไกลด้วยเทคโนโลยี 5G ซึ่งจะช่วยลดจำนวนครั้งที่ต้องไปตรวจสอบสถานีไฟฟ้าลงอย่างมาก
