บทนํา

•  ทรานซิสเตอร์ไบโพลาร์เกตหุ้มฉนวน (IGBT) เป็นอุปกรณ์เซมิคอนดักเตอร์กําลังสามขั้วที่ใช้เป็นสวิตช์อิเล็กทรอนิกส์เป็นหลัก ซึ่งเมื่อได้รับการพัฒนา มาเพื่อรวมประสิทธิภาพสูงและการสลับที่รวดเร็วเข้าด้วยกัน เป็นอุปกรณ์เซมิคอนดักเตอร์สามขั้วพินเหล่านั้นมีป้ายกํากับว่าตัวสะสม (C) เกต (G) และตัวปล่อย (E) ตอนนี้ฉันจะแสดงวิธีตรวจสอบทรานซิสเตอร์โดยใช้มัลติมิเตอร์
• แอพพลิเคชั่นไฟฟ้าแรงสูงเช่น PWM, SMPS, การควบคุมความเร็วตัวแปร, ตัวแปลง AC เป็น DC ที่ขับเคลื่อนโดยแอพพลิเคชั่นพลังงานแสงอาทิตย์และตัวแปลงความถี่ซึ่งทํางานด้วยร้อย KHz


วิธีที่ #1: การใช้มัลติมิเตอร์

1. ขั้นแรกให้เปิดดิจิตอลมัลติมิเตอร์และเลือกโหมดความต่อเนื่อง‍

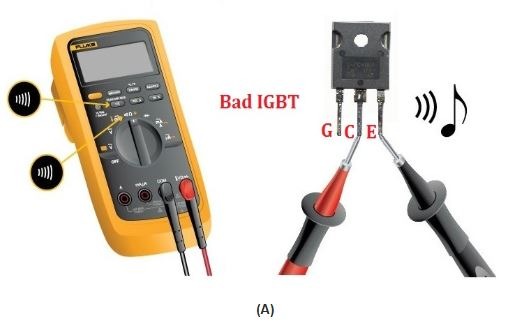

2. เชื่อมต่อสายวัดทดสอบเข้ากับขั้ว IGBT เชื่อมต่อสายวัดทดสอบไว้สองสามวินาทีที่การเชื่อมต่อแบบนี้ (A)
3. หากออดมัลติมิเตอร์เปิดอยู่ แสดงว่า IGBT อยู่ในสภาวะที่ไม่ดี (ความเสียหาย)

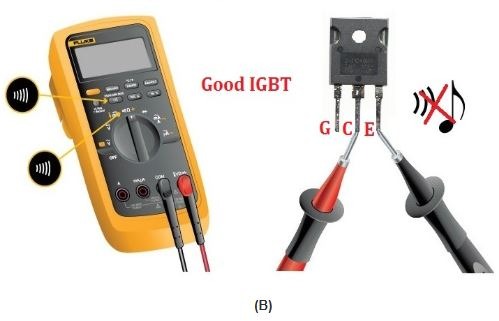

1. เชื่อมต่อสายวัดทดสอบเข้ากับขั้ว IGBT เชื่อมต่อสายวัดทดสอบไว้สองสามวินาทีที่การเชื่อมต่อ แบบนี้ (B)
2. หากออดมัลติมิเตอร์ปิดอยู่ แสดงว่า IGBT อยู่ในสภาพดี


วิธีที่ #2: การใช้แหล่งจ่ายไฟ

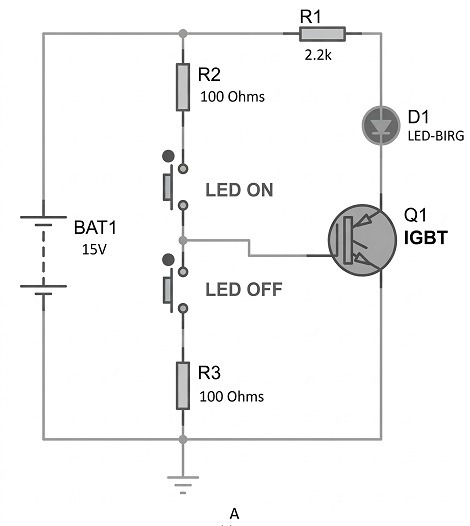

1. หลังจากการเชื่อมต่อ (A) เสร็จสิ้น เมื่อคุณกดสวิตช์ (สวิตช์เปิด LED) - หากไฟ LED ติดสว่าง แสดงว่า IGBT จะดี มิฉะนั้น  LED ดับ IGBT ไม่ดี
2. เมื่อคุณกดสวิตช์ (สวิตช์ปิด LED) - หาก LED ดับ แสดงว่า IGBT ดี มิฉะนั้น  IGBT ไม่ดี

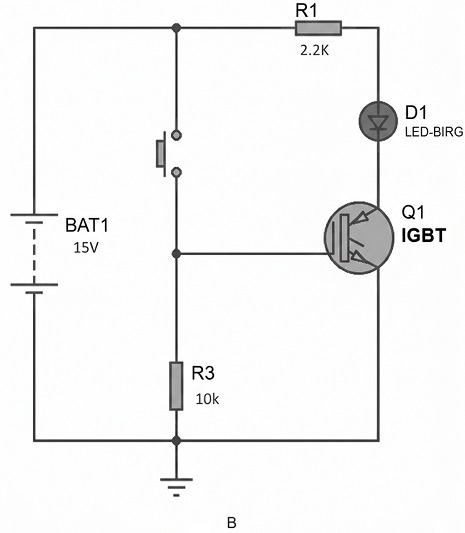

หลังจากการเชื่อมต่อ (B) เสร็จสิ้น เมื่อคุณกดสวิตช์ LED จะติดสว่าง IGBT จะดี  มิฉะนั้น LED ดับ IGBT ไม่ดี เมื่อคุณปล่อยสวิตช์ LED ดับ แสดงว่า IGBT ใช้งานได้ดี มิฉะนั้น IGBT ไม่ดี
