วิธีทดสอบ LDR (หา LDR ที่ผิด)

เรียนรู้วิธีทดสอบและแก้ไขปัญหา LDR ที่ผิดพลาดอย่างรวดเร็วอย่างมืออาชีพ!

วิธีทดสอบ LDR (หา LDR ที่ผิด)

แอลดีอาร์: โฟโตรีซิสต์เตอร์ (หรือตัวต้านทานที่ขึ้นกับแสง LDR หรือเซลล์นําแสง) เป็นตัวต้านทานตัวแปรที่ควบคุมด้วยแสง ความต้านทานของโฟโตรีซิสเตอร์ลดลงตามความเข้มของแสงตกกระทบที่เพิ่มขึ้น กล่าวอีกนัยหนึ่งมันแสดงการนําแสง โฟโตรีซิสเตอร์สามารถใช้ในวงจรตรวจจับที่ไวต่อแสง และวงจรสวิตชิ่งที่เปิดใช้งานด้วยแสงและที่เปิดใช้งานด้วยแสงที่มืด

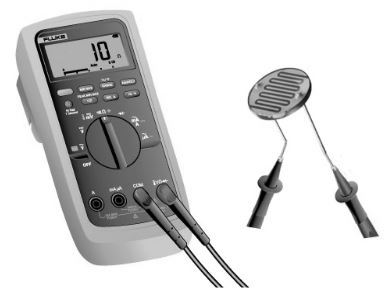

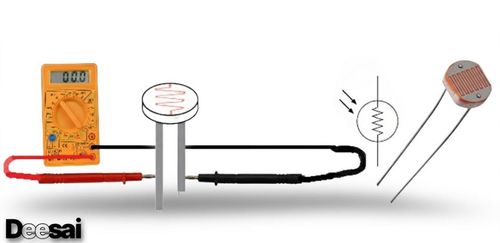

วิธีที่ #1:

ชิ้นส่วนที่จําเป็น: ดิจิตอลมัลติมิเตอร์, LDR

ขั้นตอนที่ 1: ขั้นแรกให้เปิดมัลติมิเตอร์แบบดิจิตอลและเลือกปุ่มมัลติมิเตอร์แบบดิจิตอลไปที่โหมดความต้านทาน

ขั้นตอนที่ 2: จากนั้นเชื่อมต่อการเชื่อมต่อทั้งหมดตามภาพด้านล่างนี้

ขั้นตอนที่ 3: ตอนนี้คุณจะเห็นจอแสดงผลมัลติมิเตอร์แบบดิจิตอล มันแสดงค่าความต้านทาน ค่าความต้านทานจะเปลี่ยนไปจากความ เข้มของแสงที่แตกต่างกัน

ขั้นตอนที่ 4: หากค่าความต้านทานจะเปลี่ยนจากความเข้มที่แตกต่างกัน LDR อยู่ในสภาพดีหรือค่าความต้านทานไม่เปลี่ยนแปลง LDR คือความเสียหาย

วิธีที่ #2:

ชิ้นส่วนที่จําเป็น: ดิจิตอลมัลติมิเตอร์, LDR, ตัวต้านทาน 10K, แหล่งจ่ายไฟ DC 5V

  • ขั้นแรกให้เชื่อมต่อการเชื่อมต่อทั้งหมดตามภาพด้านบนนี้ วงจรนี้เป็นวิธีการดึงตัวต้านทาน ตอนนี้คุณจะให้แหล่งจ่ายไฟ เมื่อแหล่งกําเนิดแสงเพิ่มขึ้นแรงดันไฟฟ้าจะลดลงและแหล่งกําเนิดแสงจะลดลงแรงดันไฟฟ้าจะเพิ่มขึ้น หากเงื่อนไขเป็นไปได้ LDR อยู่ในสภาพดีหรือ LDR เสียหาย

วิธีที่ #3:

ชิ้นส่วนที่จําเป็น: ดิจิตอลมัลติมิเตอร์, LDR, ตัวต้านทาน 10K, แหล่งจ่ายไฟ DC 5V

  • ขั้นแรกให้เชื่อมต่อการเชื่อมต่อทั้งหมดตามภาพด้านบนนี้ วงจรนี้เป็นวิธีการดึงตัวต้านทานลง ตอนนี้คุณจะให้แหล่งจ่ายไฟ เมื่อแหล่งกําเนิดแสงเพิ่มขึ้นแรงดันไฟฟ้าจะเพิ่มขึ้นและแหล่งกําเนิดแสงจะลดลงแรงดันไฟฟ้าจะลดลง หากเงื่อนไขเป็นไปได้ LDR อยู่ในสภาพดีหรือ LDR เสียหาย

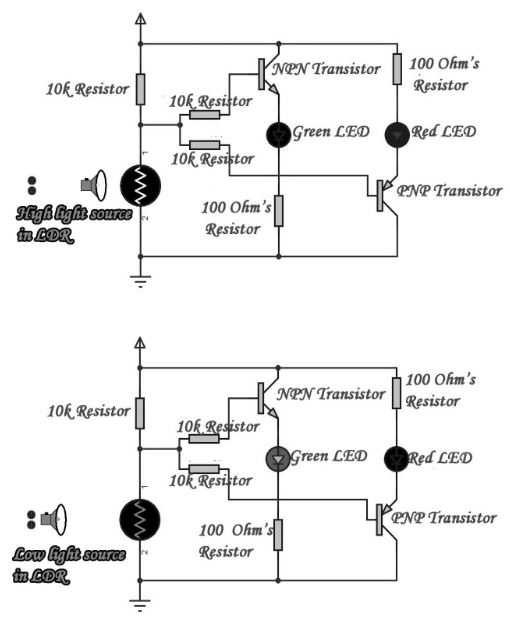

วิธีที่ #4:

ชิ้นส่วนที่จําเป็น: LDR, ตัวต้านทาน 10K(3), แหล่งจ่ายไฟ DC 5V, ตัวต้านทาน 100 โอห์ม(2), LED สีเขียว, LED สีแดง, ทรานซิสเตอร์ PNP, ทรานซิสเตอร์ NPN

  • ขั้นแรกให้เชื่อมต่อการเชื่อมต่อทั้งหมดตามภาพด้านบนนี้ ตอนนี้คุณจะให้แหล่งจ่ายไฟ เมื่อแหล่งกําเนิดแสงเพิ่มขึ้น ไฟ LED สีเขียวจะสว่างขึ้นและแหล่งกําเนิดแสงจะลดลง ไฟ LED สีแดงจะสว่างขึ้น หากเงื่อนไขเป็นไปได้ LDR อยู่ในสภาพดีหรือ LDR เสียหาย

วิธีที่ #5:

ชิ้นส่วนที่จําเป็น:LDR, ตัวต้านทาน 10K (3), แหล่งจ่ายไฟ DC 5V, ตัวต้านทาน 100 โอห์ม (2), ไฟ LED สีเขียว, ไฟ LED สีแดง, ทรานซิสเตอร์ PNP, ทรานซิสเตอร์ NPN


  • ขั้นแรกให้เชื่อมต่อการเชื่อมต่อทั้งหมดตามภาพด้านบนนี้ ตอนนี้คุณจะให้แหล่งจ่ายไฟ เมื่อแหล่งกําเนิดแสงเพิ่มขึ้น ไฟ LED สีแดงจะสว่างขึ้นและแหล่งกําเนิดแสงจะลดลง ไฟ LED สีเขียวจะสว่างขึ้น หากเงื่อนไขเป็นไปได้ LDR อยู่ในสภาพดีหรือ LDR เสียหาย
