บทนํา:

• ทรานซิสเตอร์ MOSFET (Metal Oxide Semiconductor Field Effect Transistor) เป็นอุปกรณ์เซมิคอนดักเตอร์ที่ใช้กันอย่างแพร่หลายสําหรับการสลับและขยายสัญญาณอิเล็กทรอนิกส์ในอุปกรณ์อิเล็กทรอนิกส์
• MOSFET เป็นอุปกรณ์เทอร์มินัลสี่ขั้วที่มีขั้วต้นทาง (S) เกต (G) ท่อระบายน้ํา (D) และตัว (B) ตัวเครื่องของ MOSFET มักเชื่อมต่อกับเทอร์มินัลต้นทาง ดังนั้นจึงเป็นอุปกรณ์เทอร์มินัลสามตัว เช่น ทรานซิสเตอร์เอฟเฟกต์สนาม
• ด้านล่างนี้คือคําแนะนําเกี่ยวกับวิธีทราบว่า MOSFET มีข้อบกพร่องหรือไม่ เทคนิคเหล่านี้เป็นเทคนิคทั่วไปที่สามารถใช้เพื่อตรวจสอบว่า MOSFET มีข้อบกพร่องหรือไม่

‍

วิธีที่ #1:

• ขั้นแรกให้เปิดดิจิตอลมัลติมิเตอร์และเลือกโหมดความต่อเนื่อง

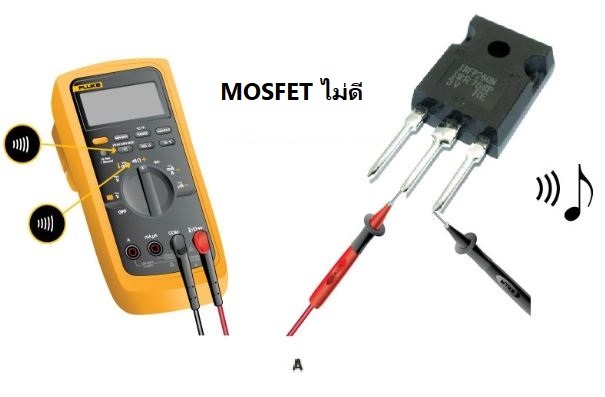

• เชื่อมต่อสายวัดทดสอบเข้ากับขั้ว MOSFET เชื่อมต่อสายวัดทดสอบไว้สองสามวินาทีที่การเชื่อมต่อแบบนี้ (A)
• หากออดมัลติมิเตอร์เปิดอยู่ แสดงว่า MOSFET ไม่ดี (ความเสียหาย)

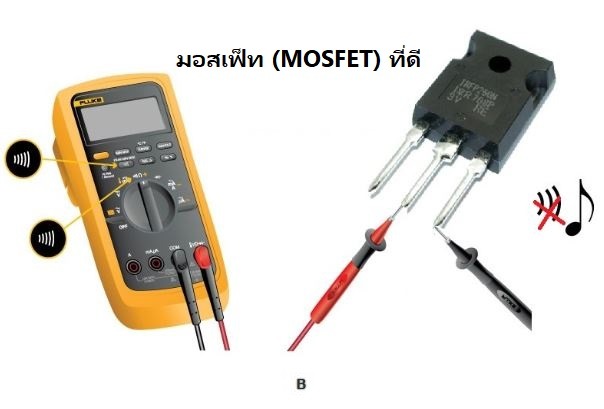

• เชื่อมต่อสายวัดทดสอบเข้ากับขั้ว MOSFET เชื่อมต่อสายวัดทดสอบไว้สองสามวินาทีที่การเชื่อมต่อ แบบนี้ (B)
• หากออดมัลติมิเตอร์ปิดอยู่ แสดงว่า MOSFET อยู่ในสภาพดี ‍

‍วิธีที่ #2:

มอสเฟ็ท N-Channel:

• หลังจากการเชื่อมต่อ (C) เสร็จสิ้น เมื่อคุณกดสวิตช์ (สวิตช์เปิด LED) - หากไฟ LED ติดสว่าง แสดงว่า IGBT จะดี  มิฉะนั้น  LED ดับ IGBT ไม่ดี
• เมื่อคุณกดสวิตช์ (สวิตช์ปิด LED) - หาก LED ดับ แสดงว่า IGBT ดี มิฉะนั้น  IGBT ไม่ดี


พีแชนเนล MOSFET :

• หลังจากการเชื่อมต่อ (D) เสร็จสิ้น เมื่อคุณกดสวิตช์ (สวิตช์เปิด LED) - หากไฟ LED ดับ แสดงว่า IGBT จะดี  มิฉะนั้น  LED ติดสว่าง IGBT ไม่ดี
• เมื่อคุณกดสวิตช์ (สวิตช์ปิด LED) - หาก LED ติดสว่าง แสดงว่า IGBT ดี มิฉะนั้น  IGBT ไม่ดี
