วิธีทดสอบออปโตคัปเปลอร์

เรียนรู้วิธีตรวจสอบอย่างรวดเร็วว่าออปโตคัปเปลอร์ของคุณกําลังแยกสัญญาณหรือเพิ่งล้มเหลวภายใต้แรงกดดัน

วิธีทดสอบออปโตคัปเปลอร์

ออปโตคัปเปลอร์:

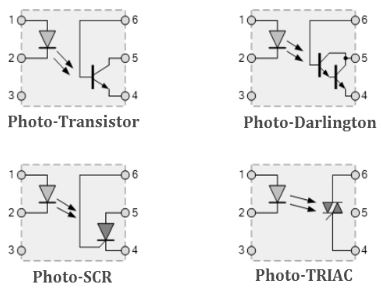

                     ออปโตคัปเปลอร์ โฟโต้คัปเปลอร์ หรือออปติคัลไอโซเลเตอร์ เป็นส่วนประกอบที่ถ่ายโอนสัญญาณไฟฟ้าระหว่างสองวงจรแยกโดยใช้แสง ออปโตไอโซเลเตอร์ป้องกันไฟฟ้าแรงสูงไม่ให้ส่งผลกระทบต่อระบบที่รับสัญญาณ ออปโตคัปเปลอร์มีให้เลือกสี่ประเภททั่วไป โดยแต่ละประเภทมีแหล่งกําเนิด LED อินฟราเรด แต่มีอุปกรณ์ไวต่อแสงที่แตกต่างกัน ออปโตคัปเปลอร์ทั้งสี่เรียกว่า: โฟโต้ทรานซิสเตอร์, โฟโต้ดาร์ลิงตัน, โฟโต้-เอสซีอาร์ และโฟโต-ไตรแอก ดังที่แสดงด้านล่าง

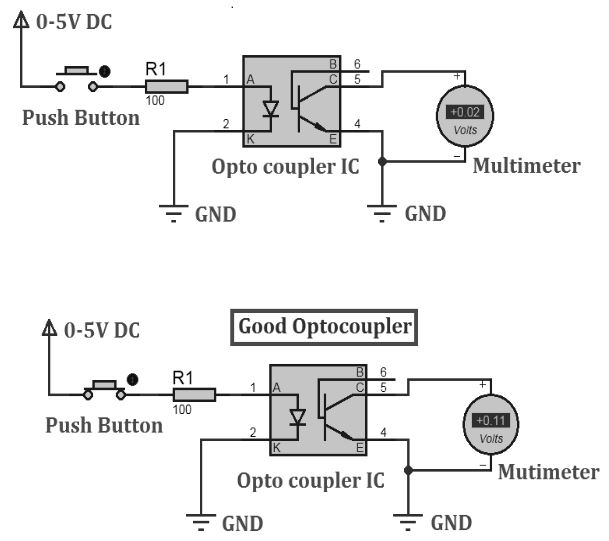

วิธีที่ #1:

  • ชิ้นส่วนที่จําเป็น: มัลติมิเตอร์หรือโอห์มมิเตอร์, ออปโตคัปเปลอร์, ตัวต้านทาน 100 โอห์ม, ปุ่มกด, แบตเตอรี่หรือแหล่งจ่ายไฟ
  • เปิดมัลติมิเตอร์และเลือกโหมดความต้านทาน
  • ตอนนี้เชื่อมต่อมัลติมิเตอร์ ( X1K Ohm หรือ X10K Ohm ) ระหว่างตัวปล่อยและตัวสะสมดังนี้: โพรบสีแดงกับตัวสะสมและโพรบสีดํากับตัวปล่อย
  • ตอนนี้เชื่อมต่อตัวต้านทานไม่กี่ร้อยโอห์ม (100 โอห์ม) แบบอนุกรมกับขั้วบวก LED หลังจากเปิดแหล่งจ่ายไฟแล้วให้กดปุ่มและเริ่มเพิ่มแรงดันไฟฟ้าจาก 0 เป็น 2... 5 โวลต์ และคุณควรจะสามารถดูบนโอห์มมิเตอร์ได้ว่าความต้านทานเอาต์พุตลดลงอย่างไรเมื่อแรงดันไฟฟ้าขาเข้าเพิ่มขึ้นและในทางกลับกัน
  • Optocoupler IC เป็น สิ่งที่ดี มิฉะนั้นถ้า Optocoupler IC ไม่ดี

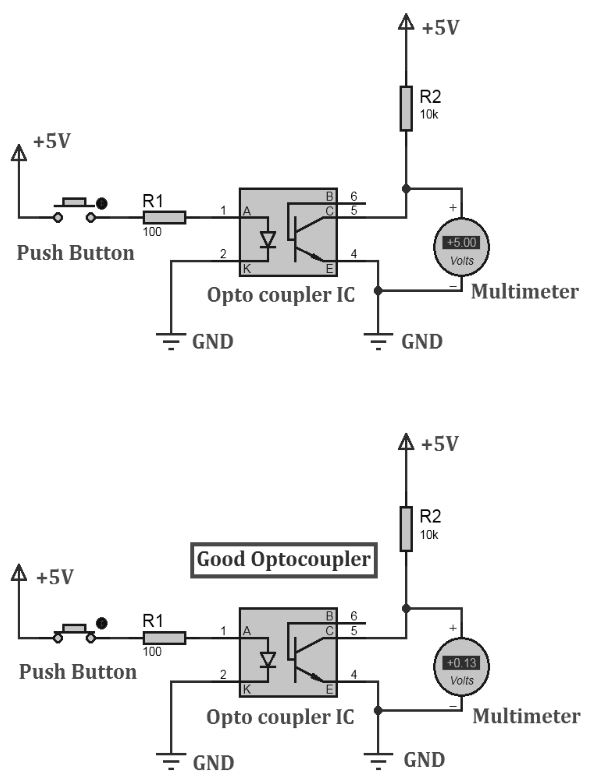

วิธีที่ #2:

  • ชิ้นส่วนที่ต้องการ: มัลติมิเตอร์หรือโอห์มมิเตอร์, ออปโตคัปเปลอร์, ตัวต้านทาน 100 โอห์ม, ปุ่มกด, แบตเตอรี่หรือแหล่งจ่ายไฟ
  • เปิดมัลติมิเตอร์และเลือก DC Voltage โหมด
  • ตอนนี้เชื่อมต่อตัวต้านทานไม่กี่ร้อยโอห์ม (100 โอห์ม) ปุ่มกดแบบอนุกรมกับขั้วบวก LED หลังจากให้แหล่งจ่ายไฟ DC +5V แก่วงจรนี้
  • หากกดปุ่ม: แสดงปริมาตร tag การอ่านค่า e อยู่ใกล้ 0V หรือ 0.2V DC มิฉะนั้นปุ่มกดจะยกเลิกการกด: แสดงปริมาตร tag การอ่าน e อยู่ใกล้ 5V หรือ 4.9V DC Optocoupler IC เป็นสิ่งที่ดี มิฉะนั้นถ้า Optocoupler IC ไม่ดี

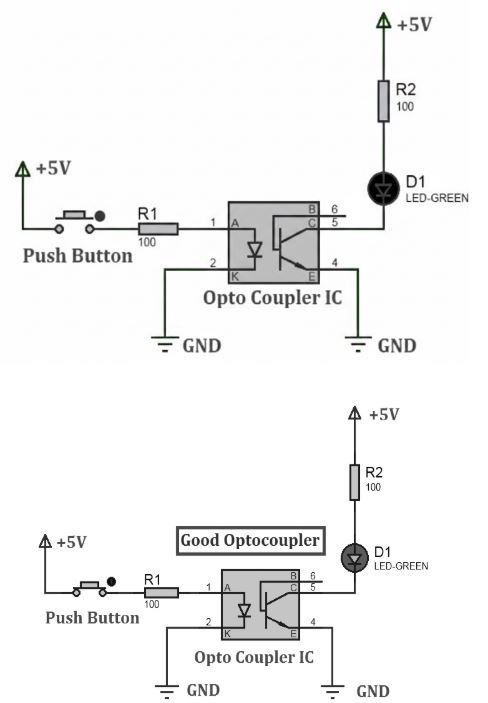

วิธีที่ #3:

  • ชิ้นส่วนที่ต้องการ: มัลติมิเตอร์หรือโอห์มมิเตอร์, ออปโตคัปเปลอร์, ตัวต้านทาน 100 โอห์ม, ปุ่มกด, แบตเตอรี่หรือแหล่งจ่ายไฟ
  • เปิดมัลติมิเตอร์และเลือก DC Voltage โหมด
  • ตอนนี้เชื่อมต่อตัวต้านทานไม่กี่ร้อยโอห์ม (100 โอห์ม) ปุ่มกดแบบอนุกรมกับขั้วบวก LED หลังจากให้แหล่งจ่ายไฟ DC +5V แก่วงจรนี้
  • หากกดปุ่ม: LED จะสว่างขึ้น มิฉะนั้น ปุ่มกดจะถูกยกเลิก: LED จะดับ Optocoupler IC เป็นสิ่งที่ดี มิฉะนั้นหาก Optocoupler IC ไม่ดี

แอปพลิเคชั่นไม่กี่รายการ:

  • การควบคุมโซลินอยด์/วาล์ว
  • บัลลาสต์หลอดไฟ
  • การเชื่อมต่อไมโครโปรเซสเซอร์กับอุปกรณ์ต่อพ่วง 115/240 Vac
  • การควบคุมมอเตอร์
  • หลอดไส้ lamp หรี่ไฟ
