การทดสอบมอเตอร์กระแสตรงอย่างถูกต้องนั้นหมายความมากกว่าแค่การจ่ายแรงดันไฟฟ้าและตรวจสอบว่าเพลาหมุนหรือไม่ มอเตอร์ที่ทำงานผิดปกติ ดึงกระแสไฟมากเกินไป ร้อนจัด ส่งเสียงผิดปกติ หรือทำงานผิดปกติเป็นระยะๆ จำเป็นต้องมีกระบวนการวินิจฉัยที่เป็นระบบเพื่อระบุสาเหตุที่แท้จริง ไม่ว่าจะเป็นขดลวดลัดวงจร แปรงถ่านสึกหรอ ตลับลูกปืนชำรุด คอมมิวเทเตอร์สกปรก หรือฉนวนเสียหาย

ข่าวดีก็คือ ความผิดพลาดส่วนใหญ่ของมอเตอร์กระแสตรงสามารถระบุได้ด้วยอุปกรณ์ทดสอบพื้นฐาน เช่น มัลติมิเตอร์ดิจิทัล (DMM) แคลมป์มิเตอร์ และในบางกรณีอาจใช้เมกะโอห์มมิเตอร์ (เครื่องทดสอบความต้านทานฉนวน) ลำดับการทดสอบอย่างเป็นระบบ — ที่ดำเนินการก่อนและระหว่างการทำงานของมอเตอร์ — จะช่วยวินิจฉัยความล้มเหลวของมอเตอร์กระแสตรงส่วนใหญ่ได้อย่างแม่นยำโดยไม่จำเป็นต้องใช้อุปกรณ์ห้องปฏิบัติการเฉพาะทาง คู่มือนี้ครอบคลุมลำดับดังกล่าวอย่างครบถ้วน ตั้งแต่การทดสอบบนโต๊ะทำงานก่อนเปิดเครื่อง ไปจนถึงการตรวจสอบการทำงานภายใต้ภาระ

ข้อควรระวังด้านความปลอดภัยก่อนเริ่มต้น

การทดสอบมอเตอร์กระแสตรงเกี่ยวข้องกับอันตรายทั้งทางไฟฟ้าและทางกล ก่อนเริ่มขั้นตอนการทดสอบใดๆ โปรดปฏิบัติตามข้อกำหนดด้านความปลอดภัยต่อไปนี้อย่างเคร่งครัด:

• ตัดการเชื่อมต่อและล็อกกระแสไฟ — แยกมอเตอร์ออกจากแหล่งจ่ายไฟและติดอุปกรณ์ล็อก/แท็กเอาต์ (LOTO) ก่อนทำการทดสอบใดๆ ในขณะที่มอเตอร์ไม่ได้จ่ายไฟ ตรวจสอบให้แน่ใจว่าไม่มีพลังงานเหลืออยู่เลยด้วยเครื่องทดสอบแรงดันไฟฟ้าก่อนสัมผัสขั้วต่อ
• คายประจุตัวเก็บประจุ — หากวงจรของมอเตอร์มีตัวเก็บประจุ (ซึ่งพบได้ทั่วไปในระบบขับเคลื่อน) ให้รอเวลาคายประจุให้เพียงพอ หรือใช้ตัวต้านทานคายประจุ (bleed resistor) ก่อนที่จะสัมผัส
• ยึดเพลาให้แน่น — เมื่อทำการทดสอบมอเตอร์ที่ไม่ได้ต่อสายไฟ ให้ยึดเพลาให้แน่น หรือระวังว่าการจ่ายแรงดันไฟฟ้าเพื่อทดสอบการหมุนจะทำให้เพลาหมุน ซึ่งเป็นอันตรายทางกล
• ใช้เครื่องมือทดสอบที่ได้มาตรฐาน — ตรวจสอบให้แน่ใจว่ามัลติมิเตอร์และเครื่องทดสอบฉนวนของคุณมีพิกัดแรงดันไฟฟ้าที่เหมาะสมกับแรงดันไฟฟ้าที่เกี่ยวข้อง มัลติมิเตอร์แบบดิจิทัลมาตรฐานมีพิกัดสำหรับสภาพแวดล้อม CAT III หรือ CAT IV โปรดเลือกใช้ประเภทที่ถูกต้องสำหรับสถานที่ทดสอบของคุณ
• สวมอุปกรณ์ป้องกันส่วนบุคคล (PPE) — ต้องสวมแว่นตานิรภัยและถุงมือฉนวนเมื่อทำงานกับวงจรไฟฟ้าที่มีกระแสไฟ หรือทำการทดสอบการหมุน

ขั้นตอนที่ 1 — การตรวจสอบด้วยสายตา: สิ่งที่ควรสังเกตก่อนทำการวัด

การตรวจสอบด้วยสายตาอย่างละเอียดใช้เวลาน้อยกว่าห้านาที และมักจะระบุข้อบกพร่องได้ก่อนที่จะต้องใช้เครื่องมือใดๆ การข้ามขั้นตอนนี้จะทำให้เสียเวลาและอาจทำให้พลาดความเสียหายที่เห็นได้ชัดซึ่งการทดสอบด้วยเครื่องมือเพียงอย่างเดียวไม่สามารถเปิดเผยได้

ภายนอกและตัวบ้าน

ตรวจสอบตัวเรือนมอเตอร์ว่ามีรอยแตก รอยไหม้ รอยเปลี่ยนสีจากการร้อนจัด หรือความเสียหายทางกายภาพหรือไม่รอยเปลี่ยนสีเป็นสีน้ำตาลหรือดำรอบๆ ช่องระบายอากาศบ่งชี้ว่าเกิดความร้อนสูงเกินไปอย่างต่อเนื่อง ซึ่งมักเกิดจากการใช้งานเกินกำลัง การระบายอากาศอุดตัน หรือขดลวดลัดวงจร ตรวจสอบว่าอุปกรณ์ยึดทั้งหมดอยู่ในสภาพสมบูรณ์และมอเตอร์อยู่ในตำแหน่งที่ถูกต้องกับโหลดที่ขับเคลื่อน

แผงขั้วต่อและสายไฟ

ตรวจสอบแผงขั้วต่อว่ามีสนิม การเชื่อมต่อหลวม รอยไหม้ หรือฉนวนสายไฟเสียหายหรือไม่ ขั้วต่อที่หลวมจะทำให้เกิดความร้อนจากความต้านทาน ซึ่งเลียนแบบความผิดปกติของขดลวดในการทดสอบทางไฟฟ้า ฉนวนที่ละลายหรือรอยไหม้ที่แผงขั้วต่อบ่งชี้ถึงเหตุการณ์โอเวอร์โหลดหรือลัดวงจรในประวัติการใช้งานของมอเตอร์

การเข้าถึงแปรงถ่านและคอมมิวเทเตอร์ (มอเตอร์ DC แบบมีแปรงถ่าน)

สำหรับมอเตอร์กระแสตรงแบบมีแปรงถ่าน ให้ถอดฝาครอบเข้าถึงแปรงถ่านออก และตรวจสอบความยาวของแปรงถ่าน แรงตึงของสปริง และสภาพพื้นผิวของคอมมิวเทเตอร์แปรงถ่านที่สึกหรอเหลือน้อยกว่าหนึ่งในสามของความยาวเดิมจำเป็นต้องเปลี่ยนทันที พื้นผิวของคอมมิวเทเตอร์ควรเรียบ มีสีทองแดงสม่ำเสมอ และปราศจากรอยขีดข่วน รอยบุ๋ม หรือคราบคาร์บอนมากเกินไป ฟิล์มสีเข้มที่กระจายตัวอย่างสม่ำเสมอบนคอมมิวเทเตอร์เป็นเรื่องปกติและเป็นประโยชน์ (เรียกว่า "คราบ" หรือ "เคลือบเงา") คราบที่ไม่สม่ำเสมอ จุดสว่าง หรือลวดลายเป็นร่อง แสดงถึงปัญหา

เพลาและตลับลูกปืน

หมุนเพลาด้วยมือ ควรหมุนได้อย่างราบรื่นและมีแรงต้านเบาสม่ำเสมอ หากพบว่ามีรอยขรุขระ เสียงดัง หรือจุดแข็ง แสดงว่าตลับลูกปืนเสียหายและต้องเปลี่ยนก่อนนำมอเตอร์กลับมาใช้งาน ตลับลูกปืนที่ชำรุดจะทำให้เกิดการดึงกระแสไฟผิดปกติ การสั่นสะเทือน และในที่สุดจะทำให้แกนหมุนเสียหาย ตรวจสอบการเคลื่อนที่ตามแนวแกน (จากปลายด้านหนึ่งไปยังอีกด้านหนึ่ง) ของเพลา การเคลื่อนที่อิสระมากกว่า 0.5 มม. ในมอเตอร์ทั่วไปแสดงว่าตลับลูกปืนสึกหรอ

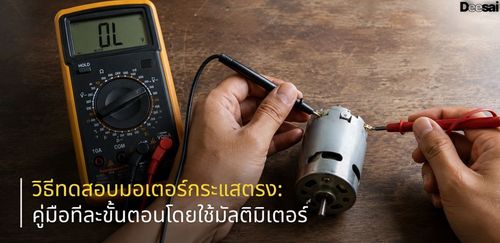

ขั้นตอนที่ 2 — การทดสอบความต้านทานขดลวดด้วยมัลติมิเตอร์

การทดสอบความต้านทานขดลวดเป็นการทดสอบทางไฟฟ้าขั้นพื้นฐานที่สุดสำหรับมอเตอร์กระแสตรง การทดสอบนี้จะตรวจจับวงจรเปิด (ขดลวดขาด) วงจรลัดระหว่างขดลวด และเมื่อพิจารณาร่วมกับข้อมูลบนแผ่นป้ายชื่อของมอเตอร์ จะสามารถระบุความเสียหายร้ายแรงของฉนวนภายในขดลวดได้

อุปกรณ์ที่ต้องใช้

ตั้งค่ามัลติมิเตอร์ดิจิทัลไปที่ฟังก์ชันวัดความต้านทาน (Ω) สำหรับค่าความต้านทานต่ำมาก (ต่ำกว่า 1 Ω ซึ่งพบได้ทั่วไปในขดลวดอาร์มาเจอร์ที่มีกระแสสูง) เครื่องวัดความต้านทานแบบสี่สาย (เคลวิน) หรือโอห์มมิเตอร์สำหรับวัดความต้านทานต่ำโดยเฉพาะจะให้ค่าที่แม่นยำกว่าโดยการตัดความต้านทานของสายวัดออกจากการวัด

ขั้นตอนสำหรับมอเตอร์ DC แบบมีแปรงถ่าน

• เมื่อถอดปลั๊กไฟออกหมดแล้ว ให้ตั้งค่า DMM ไปที่ช่วงความต้านทานต่ำสุดที่ครอบคลุมค่าที่คาดไว้
• ตั้งค่ามิเตอร์เป็นศูนย์ (ต่อสายวัดทดสอบเข้าด้วยกันและจดบันทึกค่าความคลาดเคลื่อนใดๆ จากนั้นลบค่านี้ออกจากค่าที่วัดได้ทั้งหมด)
• ขดลวดอาร์มาเจอร์ : วางโพรบหนึ่งตัวบนแปรงถ่านแต่ละอัน (หรือขั้วต่ออาร์มาเจอร์แต่ละอัน) หมุนเพลาด้วยมืออย่างช้าๆ พร้อมสังเกตค่าความต้านทาน ค่าที่อ่านได้ควรเปลี่ยนแปลงอย่างราบรื่น โดยทั่วไปจะอยู่ระหว่าง0.5 โอห์ม ถึง 10 โอห์มสำหรับมอเตอร์ขนาดเล็กถึงขนาดกลาง โดยจะเปลี่ยนค่าไปเรื่อยๆ เมื่อส่วนของคอมมิวเทเตอร์สัมผัสกับแปรงถ่าน หากเกิดวงจรเปิดอย่างกะทันหัน (OL / ความต้านทานอนันต์) แสดงว่าขดลวดอาร์มาเจอร์ขาด ค่าที่อ่านได้ใกล้ศูนย์ (0 โอห์ม) ในตำแหน่งใดๆ แสดงว่าเกิดการลัดวงจรระหว่างส่วนของคอมมิวเทเตอร์
• ขดลวดสนามแม่เหล็ก (มอเตอร์แบบอนุกรมหรือแบบขนาน): วัดค่าความต้านทานระหว่างขั้วของขดลวดสนามแม่เหล็ก ค่าความต้านทานควรคงที่และตรงกับที่ระบุไว้บนแผ่นป้ายหรือข้อกำหนดของผู้ผลิต หากค่าที่วัดได้เป็นค่าเปิด แสดงว่าขดลวดสนามแม่เหล็กขาด หากค่าที่วัดได้ต่ำกว่าที่คาดไว้มาก แสดงว่ามีขดลวดลัดวงจรอยู่ภายในขดลวดสนามแม่เหล็ก

ขั้นตอนการใช้งานมอเตอร์กระแสตรงไร้แปรงถ่าน (BLDC)

มอเตอร์ BLDC มีขดลวดสเตเตอร์สามเฟส (ระบุด้วย U, V, W หรือ A, B, C) วัดค่าความต้านทานระหว่างขั้วต่อแต่ละคู่: UV, VW และ UW ค่าที่วัดได้ทั้งสามค่าควรเท่ากันโดยทั่วไปจะอยู่ในช่วง ±5% ของกันและกัน และตรงกับข้อกำหนดของผู้ผลิต วงจรเปิด (OL) ในเฟสใดเฟสหนึ่งแสดงว่าขดลวดขาด ค่าที่วัดได้ไม่เท่ากันแสดงว่ามีการลัดวงจรบางส่วนหรือการเชื่อมต่อผิดพลาดในเฟสใดเฟสหนึ่ง ค่าที่วัดได้เป็นศูนย์ในเฟสใดเฟสหนึ่งแสดงว่ามีการลัดวงจรโดยตรง

ขั้นตอนที่ 3 — การทดสอบความต้านทานฉนวน (การทดสอบเมกเกอร์)

การทดสอบความต้านทานฉนวน — ซึ่งโดยทั่วไปเรียกว่า "การทดสอบเมกเกอร์" ตามชื่อเครื่องมือที่ใช้ — จะวัดความต้านทานระหว่างขดลวดมอเตอร์และโครงมอเตอร์ (กราวด์) การทดสอบนี้สามารถตรวจจับการเสื่อมสภาพของฉนวนที่เกิดจากการแทรกซึมของความชื้น การปนเปื้อน ความเสียหายทางกล และการเสื่อมสภาพจากความร้อน ก่อนที่จะเกิดการชำรุดของฉนวนอย่างสมบูรณ์ (การลัดวงจรลงกราวด์)

มัลติมิเตอร์แบบดิจิทัลมาตรฐานไม่สามารถทำการทดสอบนี้ได้อย่างน่าเชื่อถือ เครื่องทดสอบความต้านทานฉนวน (เมกะโอห์มมิเตอร์) จะจ่ายแรงดันไฟฟ้ากระแสตรงสำหรับการทดสอบ — โดยทั่วไปคือ500V DC สำหรับมอเตอร์ที่มีพิกัดสูงสุด 1,000V — และวัดกระแสรั่วไหลที่เกิดขึ้นเพื่อคำนวณความต้านทานฉนวนในหน่วยเมกะโอห์ม (MΩ)

ขั้นตอน

• ถอดมอเตอร์ออกจากแหล่งจ่ายไฟทั้งหมด และจากตัวควบคุมหรือไดรฟ์ของมอเตอร์ นำขั้วมอเตอร์ทั้งหมดมาต่อกันเพื่อสร้างจุดทดสอบจุดเดียว
• ต่อสายวัดเมกะโอห์มมิเตอร์เส้นหนึ่งเข้ากับขั้วมอเตอร์ที่ลัดวงจร และอีกเส้นหนึ่งเข้ากับโครงมอเตอร์ (กราวด์)
• จ่ายแรงดันไฟฟ้าทดสอบเป็นเวลา 60 วินาที และบันทึกค่าความต้านทานฉนวนที่วัดได้
• สำหรับการประเมินที่ละเอียดมากขึ้น ให้บันทึกค่าที่เวลา 1 นาทีและ 10 นาที อัตราส่วน (ค่าที่วัดได้ที่ 10 นาที ÷ ค่าที่วัดได้ที่ 1 นาที) เรียกว่าดัชนีโพลาไรเซชัน (PI) ค่า PI ที่สูงกว่า 2.0 แสดงว่าฉนวนดี ค่าที่ต่ำกว่า 1.0 แสดงว่าฉนวนเสื่อมสภาพอย่างรุนแรง

การตีความผลลัพธ์

ตามมาตรฐานอุตสาหกรรมทั่วไป IEEE 43 ระบุว่า ความต้านทานฉนวนควรมีค่าอย่างน้อย 1 MΩ ต่อแรงดันไฟฟ้าที่กำหนด 1,000V บวกเพิ่มอีก 1 MΩสำหรับมอเตอร์ DC 24V ค่าความต้านทานฉนวนขั้นต่ำประมาณ 1 MΩ ถือว่ายอมรับได้ สำหรับมอเตอร์ DC 500V ค่าขั้นต่ำคือ 1.5 MΩ ในทางปฏิบัติ มอเตอร์ที่อยู่ในสภาพดีควรมีค่าความต้านทานฉนวนสูงกว่า 100 MΩค่าความต้านทานฉนวนต่ำกว่า 1 MΩ บ่งชี้ถึงความเสี่ยงที่จะเกิดการลัดวงจรลงดินในทันที ค่าความต้านทานฉนวนระหว่าง 1–10 MΩ บ่งชี้ถึงการเสื่อมสภาพของฉนวนซึ่งต้องมีการตรวจสอบหรือแก้ไข

ขั้นตอนที่ 4 — การทดสอบการทำงานโดยไม่มีโหลด: ตรวจสอบกระแส ความเร็ว และพฤติกรรม

หลังจากผ่านการทดสอบทางไฟฟ้าบนแท่นทดสอบแล้ว มอเตอร์ก็พร้อมสำหรับการทดสอบการจ่ายไฟแบบควบคุมภายใต้สภาวะไม่มีโหลด การทดสอบนี้จะเปิดเผยข้อบกพร่องทางกล ปัญหาการสลับกระแส และความไม่สมดุลทางไฟฟ้าอย่างร้ายแรง ซึ่งการทดสอบความต้านทานแบบคงที่ตรวจไม่พบ

อุปกรณ์ที่ต้องใช้

แหล่งจ่ายไฟ DC แบบควบคุม (หรือแหล่งจ่ายไฟตามพิกัดของมอเตอร์) แคลมป์มิเตอร์หรือแอมมิเตอร์แบบอนุกรมสำหรับวัดกระแส และอาจใช้ทาโคมิเตอร์เพื่อตรวจสอบความเร็วรอบของเพลาด้วย

ขั้นตอน

• จ่ายแรงดันไฟฟ้าตามพิกัดไปยังขั้วมอเตอร์โดยไม่มีภาระทางกลใดๆ บนเพลา หากมีแหล่งจ่ายไฟแบบจำกัดกระแส ให้ใช้เพื่อป้องกันไฟกระชากขณะสตาร์ทเครื่อง
• สังเกตพฤติกรรมการสตาร์ทมอเตอร์ มอเตอร์ควรเร่งความเร็วได้อย่างราบรื่นหากเกิดอาการสะดุด กระตุก หรือไม่สามารถสตาร์ทได้จากตำแหน่งเพลาบางตำแหน่งในมอเตอร์แบบมีแปรงถ่าน แสดงว่ามีปัญหาที่คอมมิวเทเตอร์หรือแปรงถ่าน
• เมื่อมอเตอร์หมุนด้วยความเร็วคงที่แล้ว ให้วัดกระแสไฟฟ้าขณะไม่มีโหลดด้วยแคลมป์มิเตอร์ เปรียบเทียบกับค่ากระแสไฟฟ้าขณะไม่มีโหลดที่ระบุไว้บนแผ่นป้ายของมอเตอร์ หาก กระแสไฟฟ้าขณะไม่มีโหลดสูงกว่าค่าที่ระบุอย่างมากแสดงว่าเกิดแรงเสียดทานที่แบริ่ง ขดลวดลัดวงจร หรือแรงดันไฟฟ้าที่จ่ายไม่ถูกต้อง
• วัดความเร็วรอบของเพลาด้วยเครื่องวัดความเร็วรอบ (tachometer) และเปรียบเทียบกับความเร็วรอบที่ระบุไว้บนแผ่นป้าย (ปรับแก้สำหรับสภาวะไม่มีโหลด — ความเร็วรอบจริงขณะไม่มีโหลดจะสูงกว่าความเร็วรอบที่ระบุไว้ขณะมีโหลดเล็กน้อยสำหรับมอเตอร์แบบแปรงถ่าน)
• ฟังเสียงผิดปกติ: เสียงเสียดสี (ความเสียหายของแบริ่ง), เสียงประกายไฟเป็นช่วงๆ (ปัญหาการสลับกระแส), เสียงหอนแหลมสูง (การสั่นสะเทือนหรือความไม่สมดุล) หรือเสียงกระแทกเป็นจังหวะ (ความไม่สมดุลทางกลหรือโรเตอร์ผิดปกติ)
• เดินเครื่องเป็นเวลา 5-10 นาที แล้วตรวจสอบอุณหภูมิของมอเตอร์โดยการสัมผัสหรือใช้เทอร์โมมิเตอร์อินฟราเรดหากพบอุณหภูมิสูงเกินไปในสภาวะไม่มีโหลดแสดงว่าขดลวดลัดวงจร ตลับลูกปืนมีปัญหา หรือการระบายอากาศไม่เพียงพอ

ขั้นตอนที่ 5 — การทดสอบแรงดันไฟฟ้าเหนี่ยวนำย้อนกลับ (Back-EMF): การตรวจสอบความสมบูรณ์ของแกนหมุน

การทดสอบแรงดันเคลื่อนไฟฟ้าเหนี่ยวนำย้อนกลับ (Back-EMF) วัดแรงดันไฟฟ้าที่มอเตอร์สร้างขึ้นเมื่อทำงานในโหมดเครื่องกำเนิดไฟฟ้า ซึ่งเป็นการยืนยันว่าขดลวดอาร์มาเจอร์และสนามแม่เหล็กสร้างเอาต์พุตตามที่คาดหวังไว้ การทดสอบนี้มีประโยชน์อย่างยิ่งในการตรวจจับขดลวดอาร์มาเจอร์ลัดวงจร ซึ่งการทดสอบความต้านทานอาจตรวจไม่พบ

ขั้นตอน

• ถอดปลั๊กมอเตอร์ออกจากแหล่งจ่ายไฟโดยสมบูรณ์
• ต่อมัลติมิเตอร์ที่ตั้งค่าเป็นแรงดันไฟฟ้ากระแสตรง (DC) เข้ากับขั้วอาร์มาเจอร์ของมอเตอร์
• หมุนเพลาของมอเตอร์ด้วยมือด้วยความเร็วคงที่ (หรือใช้สว่านหรือมอเตอร์ตัวที่สองต่อเข้ากับเพลาเพื่อให้ได้ผลลัพธ์ที่ควบคุมได้ดียิ่งขึ้น)
• สังเกตค่าแรงดันไฟฟ้า มอเตอร์กระแสตรงแม่เหล็กถาวรที่อยู่ในสภาพดีควรสร้างแรงดันไฟฟ้ากระแสตรงที่วัดได้ซึ่งเป็นสัดส่วนกับความเร็วรอบของเพลา โดยทั่วไปจะอยู่ในช่วงหลายโวลต์ต่อ 1,000 รอบต่อนาทีขึ้นอยู่กับการออกแบบของมอเตอร์

ค่าแรงดันไฟฟ้าเหนี่ยวนำย้อนกลับ (back-EMF) ที่ต่ำมากหรือเป็นศูนย์ขณะที่เพลากำลังหมุน ยืนยันว่ามีปัญหาที่ขดลวดอาร์มาเจอร์ หรือในมอเตอร์แบบขดลวดสนามแม่เหล็ก ก็อาจมีปัญหาที่ขดลวดสนามแม่เหล็ก ค่าที่วัดได้อ่อนแต่ไม่เป็นศูนย์ อาจบ่งชี้ว่ามีขดลวดอาร์มาเจอร์ลัดวงจร ทำให้จำนวนรอบของขดลวดลดลง

ขั้นตอนที่ 6 — การทดสอบการดึงกระแสไฟฟ้าขณะมีโหลด

การทดสอบการทำงานขั้นสุดท้ายจะเชื่อมต่อมอเตอร์เข้ากับโหลดจริงหรือโหลดทดสอบที่ควบคุมได้ และวัดกระแสไฟฟ้าที่ไหลผ่านในสภาวะการทำงานที่กำหนด การทดสอบนี้จะตรวจสอบความถูกต้องของสภาพโดยรวมของมอเตอร์ภายใต้สภาวะที่มอเตอร์จะพบเจอในการใช้งานจริง

สิ่งที่ต้องวัด

• กระแสไฟฟ้าขณะโหลดเต็มที่ — ไม่ควรเกินกระแสไฟฟ้าที่ระบุไว้บนแผ่นป้ายมากกว่า 5–10% ภายใต้สภาวะโหลดปกติ กระแสไฟฟ้าที่สูงขึ้นอย่างต่อเนื่องแสดงว่าโหลดหนักเกินไป แรงดันไฟฟ้าต่ำกว่าข้อกำหนด หรือมอเตอร์มีข้อบกพร่องภายในที่ทำให้เกิดการสูญเสียมากขึ้น
• กระแสเริ่มต้น (กระแสกระชาก) — มอเตอร์กระแสตรงใช้กระแสสูงกว่ามากในช่วงเริ่มต้นการทำงานเมื่อเทียบกับการทำงานในสภาวะคงที่ โดยทั่วไปแล้วจะสูงกว่ากระแสขณะทำงานเต็มพิกัด 6-10 เท่าสำหรับการสตาร์ทโดยตรงที่ต่อกับสายไฟ กระแสกระชากที่ต่ำผิดปกติอาจบ่งชี้ถึงการเชื่อมต่อที่มีความต้านทานสูง ในขณะที่กระแสที่สูงผิดปกติหลังจากสตาร์ทแล้วบ่งชี้ถึงการติดขัดทางกลไกหรือความผิดพลาดทางไฟฟ้า
• กระแสไฟฟ้ากระเพื่อมหรือผันผวน — กระแสไฟฟ้าที่ไหลอย่างราบเรียบและคงที่แสดงว่ามอเตอร์อยู่ในสภาพดี การผันผวนของกระแสไฟฟ้าเป็นระยะๆ ที่สัมพันธ์กับการหมุนของเพลาในมอเตอร์แบบแปรงถ่าน บ่งชี้ถึงปัญหาที่ส่วนของคอมมิวเทเตอร์หรือความต้านทานของขดลวดที่ไม่สม่ำเสมอ

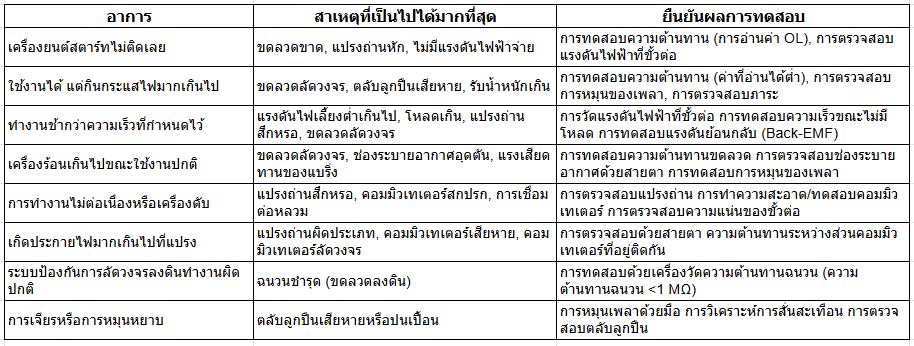

ตารางอ้างอิงการวินิจฉัยข้อบกพร่องของมอเตอร์ DC

ตารางต่อไปนี้แสดงความสัมพันธ์ระหว่างอาการผิดปกติทั่วไปของมอเตอร์ไฟฟ้ากระแสตรง สาเหตุที่เป็นไปได้มากที่สุด และวิธีการทดสอบที่ยืนยันหรือตัดความเป็นไปได้ของความผิดปกติแต่ละอย่าง:

การทดสอบมอเตอร์ BLDC: ข้อควรพิจารณาเพิ่มเติม

มอเตอร์ DC แบบไร้แปรงถ่านมีคุณสมบัติการทดสอบความต้านทานขดลวดและฉนวนเหมือนกับที่กล่าวไว้ข้างต้น แต่ต้องมีการตรวจสอบเพิ่มเติมเฉพาะสำหรับระบบการสลับกระแสไฟฟ้าแบบอิเล็กทรอนิกส์ของมอเตอร์ด้วย

การทดสอบเซ็นเซอร์ฮอลล์เอฟเฟกต์

มอเตอร์ BLDC ส่วนใหญ่ใช้เซ็นเซอร์ Hall effect สามตัวเพื่อตรวจจับตำแหน่งของโรเตอร์และส่งสัญญาณไปยังตัวควบคุมมอเตอร์เพื่อสลับกระแสไฟระหว่างเฟส ในการทดสอบเซ็นเซอร์ Hall: จ่ายไฟ DC 5V ไปที่ขาจ่ายไฟของเซ็นเซอร์ (Vcc) และกราวด์ จากนั้นหมุนเพลามอเตอร์ช้าๆ พร้อมกับตรวจสอบขาเอาต์พุตของแต่ละเซ็นเซอร์ด้วยมัลติมิเตอร์ในโหมดวัดแรงดันไฟ DC แต่ละเซ็นเซอร์ควรสลับแรงดันไฟได้อย่างราบรื่นระหว่างประมาณ 0V (ต่ำ) และ 5V (สูง)เมื่อแม่เหล็กโรเตอร์หมุนผ่าน เซ็นเซอร์ที่ค้างอยู่ที่ระดับสูงตลอดเวลา ระดับต่ำตลอดเวลา หรือให้แรงดันไฟระดับกลาง แสดงว่าเซ็นเซอร์นั้นเสียและต้องเปลี่ยนใหม่

การปรับสมดุลค่าเหนี่ยวนำระหว่างเฟส

สำหรับการประเมินสภาพขดลวดสเตเตอร์ BLDC อย่างละเอียดมากขึ้น สามารถใช้เครื่องวัด LCR ​​วัดค่าความเหนี่ยวนำระหว่างแต่ละคู่เฟส (UV, VW, UW) ได้ เช่นเดียวกับค่าความต้านทาน ค่าทั้งสามควรใกล้เคียงกัน โดยทั่วไปจะอยู่ในช่วง±5% หากค่าความเหนี่ยวนำระหว่างเฟสไม่สมดุลอย่างมีนัยสำคัญ แสดงว่าอาจเกิดการลัดวงจรบางส่วนหรือขดลวดเสียหายในเฟสใดเฟสหนึ่ง

การตรวจสอบรูปคลื่น Back-EMF

เมื่อมอเตอร์ BLDC หมุนจากภายนอก แต่ละเฟสจะสร้างรูปคลื่นแรงดันไฟฟ้าเหนี่ยวนำย้อนกลับ (back-EMF) การใช้เครื่องออสซิลโลสโคปตรวจสอบทั้งสามเฟสพร้อมกันในขณะที่หมุนเพลาจะช่วยให้เห็นข้อบกพร่องของขดลวดได้อย่างชัดเจน: รูปคลื่นทั้งสามควรมีแอมพลิจูดเท่ากันและแยกจากกัน 120° ในเวลารูปคลื่นที่มีแอมพลิจูดลดลงในเฟสใดเฟสหนึ่งยืนยันว่ามีขดลวดลัดวงจรในเฟสนั้น การทดสอบนี้มีประโยชน์อย่างยิ่งสำหรับมอเตอร์ BLDC ราคาสูงที่ต้องการระบุตำแหน่งข้อบกพร่องอย่างแม่นยำก่อนที่จะตัดสินใจซ่อมแซมหรือเปลี่ยนใหม่

เมื่อใดควรซ่อมหรือเปลี่ยนมอเตอร์กระแสตรง

หลังจากทำการทดสอบตามลำดับขั้นตอนเสร็จสิ้น การตัดสินใจว่าจะซ่อมแซมหรือเปลี่ยนใหม่นั้นขึ้นอยู่กับข้อบกพร่องที่พบ ขนาดและมูลค่าของมอเตอร์ และความพร้อมของอะไหล่

• เปลี่ยนแปรงถ่านและทำความสะอาดคอมมิวเทเตอร์ — วิธีนี้คุ้มค่าเสมอสำหรับมอเตอร์ DC แบบมีแปรงถ่าน การซ่อมแซมนี้ช่วยแก้ปัญหาการทำงานติดขัด การเกิดประกายไฟ และประสิทธิภาพการทำงานที่ลดลงของมอเตอร์แบบมีแปรงถ่านได้เป็นส่วนใหญ่ และอยู่ในขีดความสามารถของช่างเทคนิคที่มีความเชี่ยวชาญ
• เปลี่ยนตลับลูกปืน — คุ้มค่าสำหรับมอเตอร์ขนาดกลางและขนาดใหญ่ การเปลี่ยนตลับลูกปืนจะช่วยให้มอเตอร์ทำงานได้อย่างราบรื่นและป้องกันความเสียหายเพิ่มเติมจากแรงสั่นสะเทือนต่อขดลวด สำหรับมอเตอร์ขนาดเล็ก ค่าซ่อมทั้งหมดอาจใกล้เคียงกับค่าเปลี่ยนตลับลูกปืน — ควรพิจารณาเป็นกรณีๆ ไป
• การพันขดลวดอาร์มาเจอร์หรือสเตเตอร์ใหม่ — คุ้มค่าทางเศรษฐกิจเฉพาะกับมอเตอร์ขนาดใหญ่ที่มีมูลค่าสูง (โดยทั่วไปมากกว่า 5 กิโลวัตต์) การพันขดลวดมอเตอร์ DC ขนาดเล็กใหม่มีค่าใช้จ่ายสูงกว่าการซื้อมอเตอร์ใหม่ในตลาดส่วนใหญ่ สำหรับมอเตอร์อุตสาหกรรม การพันขดลวดใหม่โดยร้านซ่อมมอเตอร์เฉพาะทางถือเป็นมาตรฐานปฏิบัติ
• เปลี่ยนมอเตอร์ใหม่ — เป็นทางเลือกที่ถูกต้องสำหรับมอเตอร์ขนาดเล็กที่มีกำลังน้อยมาก เช่น ขดลวดลัดวงจรหรือฉนวนชำรุดอย่างรุนแรง และสำหรับมอเตอร์ใดๆ ก็ตามที่ค่าซ่อมแซมรวมเกิน 50% ของราคามอเตอร์ใหม่ บันทึกลักษณะความเสียหายเพื่อใช้เป็นข้อมูลในการเลือกมอเตอร์ทดแทน — หากความเสียหายเกิดจากการใช้งานเกินกำลังอย่างเป็นระบบหรือระดับการป้องกันน้ำและฝุ่น (IP rating) ไม่เหมาะสมกับสภาพแวดล้อม ความผิดพลาดแบบเดียวกันจะเกิดขึ้นซ้ำอีกหากเปลี่ยนมอเตอร์ใหม่โดยตรงโดยไม่แก้ไขสาเหตุที่แท้จริง
