อุปกรณ์จัดเก็บแรงดันไฟฟ้าเช่นตัวเก็บประจุพบได้ในการใช้งานวงจรต่างๆเช่นคอมเพรสเซอร์เครื่องทําความร้อนมอเตอร์พัดลม ac เป็นต้น มีให้เลือกสองประเภท เช่น อิเล็กโทรไลต์และไม่ใช่อิเล็กโทรไลต์ ประเภทอิเล็กโทรไลต์ใช้กับหลอดสุญญากาศและแหล่งจ่ายไฟของทรานซิสเตอร์ในขณะที่ประเภทที่ไม่ใช่อิเล็กโทรไลต์ใช้เพื่อควบคุมไฟกระชากกระแสตรง ประเภทอิเล็กโทรไลต์อาจเสียหายได้เนื่องจากขาดแคลนโดยการปล่อยกระแสไฟพิเศษ ประเภทที่ไม่ใช่อิเล็กโทรไลต์ล้มเหลวบ่อยที่สุดเนื่องจากการรั่วไหลของประจุที่เก็บไว้ มีหลายวิธีในการทดสอบตัวเก็บประจุดังนั้นบทความนี้จะกล่าวถึงภาพรวมของตัวเก็บประจุและวิธีทดสอบตัวเก็บประจุ

ตัวเก็บประจุคืออะไร?

คําจํากัดความ: ตัวเก็บประจุเป็นส่วนประกอบทางไฟฟ้าชนิดหนึ่งที่ใช้ในการเก็บพลังงานในรูปแบบประจุไฟฟ้าสิ่งเหล่านี้ใช้ในวงจรไฟฟ้าและอิเล็กทรอนิกส์ที่แตกต่างกันเพื่อทําหน้าที่ที่แตกต่างกันการชาร์จตัวเก็บประจุสามารถทําได้โดยการจัดเรียงตัวเก็บประจุในวงจรที่ใช้งานอยู่เมื่อเชื่อมต่อแล้วประจุไฟฟ้าจะเริ่มไหลผ่านตัวเก็บประจุเมื่อแผ่นหลักของตัวเก็บประจุไม่มีประจุไฟฟ้าจะถูกปล่อยกลับเข้าไปในวงจรทั่วทั้งแผ่นทุติยภูมิดังนั้นกระบวนการนี้ในตัวเก็บประจุจึงเรียกว่าการชาร์จและการคายประจุ

จะตรวจสอบตัวเก็บประจุได้อย่างไร?

มีชิ้นส่วนไฟฟ้าและอิเล็กทรอนิกส์หลายประเภทในท้องตลาดบางคนมีความไวต่อแรงดันไฟกระชากมากในทํานองเดียวกันตัวเก็บประจุยังไวต่อการแกว่งของแรงดันไฟฟ้าดังนั้นจึงมีโอกาสเกิดความเสียหายอย่างถาวรดังนั้นเพื่อเอาชนะปัญหานี้การทดสอบตัวเก็บประจุจึงมีบทบาทสําคัญในการตรวจสอบการทํางานของตัวเก็บประจุ

จะวัดความจุได้อย่างไร?

มัลติมิเตอร์ใช้เพื่อกําหนดความจุผ่านตัวเก็บประจุชาร์จที่มีกระแสที่ทราบเพื่อวัดแรงดันไฟฟ้าที่เกิดขึ้นและหลังจากนั้นสามารถคํานวณความจุได้ที่นี่เราได้พูดถึงวิธีทดสอบตัวเก็บประจุด้วยมัลติมิเตอร์

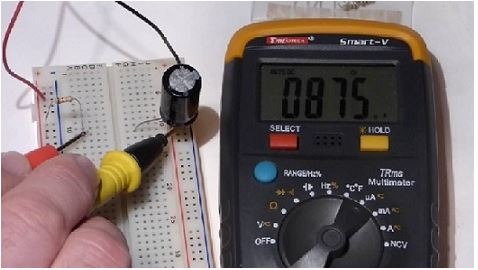

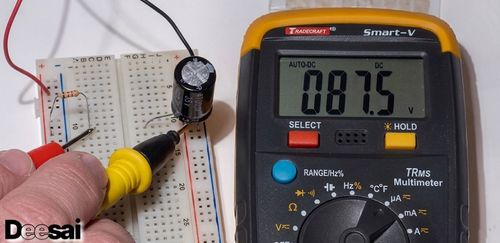

สําหรับสิ่งนั้นให้ใช้ DMM (ดิจิตอลมัลติมิเตอร์) เพื่อให้แน่ใจว่าแหล่งจ่ายไฟของวงจรปิดอยู่ตัวอย่างเช่นในวงจรไฟฟ้ากระแสสลับหากใช้ตัวเก็บประจุให้วางมัลติมิเตอร์เพื่อคํานวณแรงดันไฟฟ้ากระแสสลับในทํานองเดียวกันหากใช้ตัวเก็บประจุในวงจรกระแสตรงให้วาง DMM เพื่อคํานวณแรงดันไฟฟ้ากระแสตรง

ตรวจสอบตัวเก็บประจุหนึ่งครั้งหากรั่วแตกหรือเสียหายให้เปลี่ยนตัวเก็บประจุตั้งแป้นหมุนเป็นสัญลักษณ์ความจุซึ่งเรียกว่าโหมดการวัดความจุสัญลักษณ์มักจะใช้เครื่องหมายบนหน้าปัดผ่านฟังก์ชันเพิ่มเติมโดยปกติในการเปลี่ยนแป้นหมุนจะมีการกดปุ่มฟังก์ชั่นเพื่อเปิดการวัด

เพื่อการวัดที่แม่นยําควรถอดตัวเก็บประจุออกจากวงจรไฟฟ้ามัลติมิเตอร์บางตัวมีโหมด REL (สัมพัทธ์)โหมดนี้ใช้เพื่อนําการทดสอบไปสู่ความจุเมื่อใดก็ตามที่มีการวัดค่าของความจุต่ําเมื่อใช้มัลติมิเตอร์ในโหมดสัมพัทธ์เพื่อคํานวณความจุสายวัดทดสอบจะต้องเปิดและกดปุ่ม REL เพื่อให้การทดสอบนําไปสู่ความจุตกค้างสามารถลบออกได้

แก้ไขขั้วตัวเก็บประจุเข้ากับสายวัดทดสอบสักครู่เพื่อให้มัลติมิเตอร์เลือกช่วงที่ถูกต้องตรวจสอบการวัดที่แสดงบน DMM หากค่าของความจุอยู่ในช่วงการวัด มัลติมิเตอร์จะแสดงค่าของตัวเก็บประจุ

ปัจจัยบางประการที่เกี่ยวข้องกับความจุมีดังต่อไปนี้

• อายุการใช้งานของตัวเก็บประจุน้อยลงและมักทําให้เกิดความผิดปกติ
• ตัวเก็บประจุอาจเสียหายได้เนื่องจากไฟฟ้าลัดวงจร
• เมื่อตัวเก็บประจุลัดวงจรฟิวส์หรือส่วนประกอบอื่น ๆ ที่ใช้ในวงจรอาจเสียหายได้
• เมื่อตัวเก็บประจุเปิดขึ้นส่วนประกอบในวงจรจะไม่สามารถทํางานได้อย่างถูกต้อง
• ค่าของความจุสามารถเปลี่ยนแปลงได้เนื่องจากการเสื่อมสภาพ

วิธีการทดสอบตัวเก็บประจุ

ในการแก้ไขปัญหาไฟฟ้าและอิเล็กทรอนิกส์ส่วนใหญ่มีปัญหามากมายที่อาจเกิดขึ้นขณะทดสอบตัวเก็บประจุที่นี่สามารถตรวจสอบตัวเก็บประจุได้โดยใช้มัลติมิเตอร์แบบอะนาล็อกและดิจิตอลเพื่อให้สามารถตรวจสอบตัวเก็บประจุได้ว่าอยู่ในสภาพดีหรือเสียหายหรือไม่

สามารถตรวจสอบค่าความจุได้โดยใช้มัลติมิเตอร์แบบดิจิตอลโดยใช้คุณสมบัติเช่นการวัดความจุโดยทั่วไปในการทดสอบตัวเก็บประจุมีวิธีการหลายประเภทเช่นอนาล็อกดิจิตอลโวลต์มิเตอร์มัลติมิเตอร์ที่มีสองโหมดเช่นโหมดความจุโหมดโอห์มมิเตอร์และวิธีการจุดประกายไฟแบบดั้งเดิมวิธีการเหล่านี้มีบทบาทสําคัญในขณะที่ทดสอบตัวเก็บประจุเพื่อให้ทราบว่าตัวเก็บประจุดีเปิดไม่ดีสั้นหรือตาย

ทดสอบตัวเก็บประจุโดยใช้มัลติมิเตอร์แบบอะนาล็อก

ในการทดสอบตัวเก็บประจุผ่าน AVO เช่น แอมแปร์ แรงดันไฟฟ้า โอห์มมิเตอร์ ให้ทําตามขั้นตอน

• ตรวจสอบตัวเก็บประจุที่ชาร์จเต็มหรือคายประจุแล้ว
• ใช้แอมแปร์, ฉบับ tage, โอห์มมิเตอร์
• เลือกมิเตอร์แบบอะนาล็อกบนโอห์มและเลือกช่วงโอห์มสูงเสมอ
• เชื่อมต่อสายวัดสองเมตรเข้ากับขั้วของตัวเก็บประจุ
• การอ่านและประเมินผลผ่านผลลัพธ์ดังต่อไปนี้
• ตัวเก็บประจุแบบสั้นจะแสดงความต้านทานน้อยกว่ามาก
• ตัวเก็บประจุแบบเปิดจะไม่แสดงการโก่งตัวใดๆ เหนือจอแสดงผลโอห์มมิเตอร์
• ตัวเก็บประจุที่ดีจะแสดงให้เห็นถึงความต้านทานต่ําหลังจากนั้นจะค่อยๆเพิ่มขึ้นในทิศทางของอนันต์ดังนั้นตัวเก็บประจุจึงอยู่ในสถานะที่ดีเยี่ยม

ทดสอบตัวเก็บประจุโดยใช้ดิจิตอลมัลติมิเตอร์

ในการทดสอบตัวเก็บประจุผ่านดิจิตอลมัลติมิเตอร์ให้ทําตามขั้นตอนเหล่านี้

• ตรวจสอบว่าตัวเก็บประจุมีประจุ/คายประจุ
• ค้นหาดิจิตอลมัลติมิเตอร์บน 1k
• เชื่อมต่อสายของมิเตอร์นี้เข้ากับขั้วของตัวเก็บประจุ
• มิเตอร์นี้จะแสดงตัวเลขบางส่วน โปรดจดบันทึกไว้
• หลังจากนั้นจะกลับมาที่ Open Line ทุกครั้งจะแสดงผลลัพธ์เดียวกันเพื่อให้เราสามารถสรุปได้ว่าตัวเก็บประจุอยู่ในสภาพดี

ดังนั้นนี่คือทั้งหมดที่เกี่ยวกับภาพรวมของวิธีการทดสอบตัวเก็บประจุ วิธีนี้ส่วนใหญ่จะใช้สําหรับตรวจสอบการทํางานของตัวเก็บประจุ เรารู้ว่าตัวเก็บประจุใช้เพื่อเก็บประจุไฟฟ้า ประกอบด้วยแผ่นสองแผ่น ได้แก่ ขั้วบวกและขั้วลบ โดยที่ขั้วบวกมีแรงดันบวก และแคโทดมีแรงดันลบ สามารถตรวจสอบขั้วของตัวเก็บประจุได้โดยการใช้แรงดันบวกกับขั้วแอโนดของตัวเก็บประจุ ในทํานองเดียวกันแรงดันไฟฟ้าลบสามารถใช้กับขั้วแคโทดของตัวเก็บประจุได้ ที่นี่ขั้วที่ยาวกว่าของตัวเก็บประจุคือขั้วบวกในขณะที่ขั้วที่สั้นกว่าเรียกว่าแคโทด นี่คือคําถามสําหรับคุณ ตัวเก็บประจุประเภทต่าง ๆ มีอะไรบ้าง?
