บทนํา‍

ทรานซิสเตอร์เป็นอุปกรณ์เซมิคอนดักเตอร์ที่ใช้ในการขยายหรือสลับสัญญาณอิเล็กทรอนิกส์และพลังงานไฟฟ้า เป็นอุปกรณ์เซมิคอนดักเตอร์สามขั้ว โดยมีชื่อเรียกคือ คอลเลคเตอร์ (C), เบส (B) และอีมิเตอร์ (E) ต่อไปนี้ ผมจะแสดงวิธีการตรวจสอบทรานซิสเตอร์โดยใช้มัลติมิเตอร์

วิธีที่ 1: การใช้มัลติมิเตอร์กับ ทรานซิสเตอร์ NPN

• ขั้นแรกให้เปิดดิจิตอลมัลติมิเตอร์และเลือกโหมดไดโอด

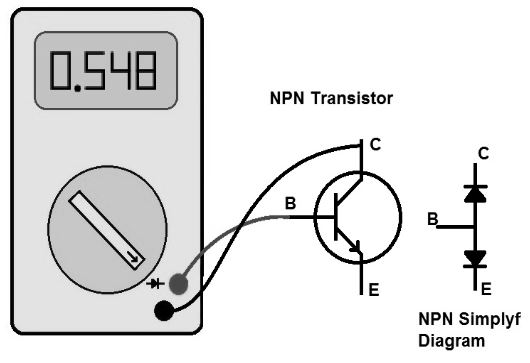

• เชื่อมต่อสายวัดทดสอบเข้ากับขั้วทรานซิสเตอร์ เชื่อมต่อสายวัดทดสอบไว้สองสามวินาทีที่การเชื่อมต่อแบบนี้ (A)
• อ่านการวัดที่แสดง หากค่าทรานซิสเตอร์อยู่ในช่วงการวัดมัลติมิเตอร์จะแสดงค่าทรานซิสเตอร์
• ค่ามัลติมิเตอร์ที่แสดงอยู่ระหว่าง 0 สูงกว่า 150 ทรานซิสเตอร์ ดี
• ค่ามัลติมิเตอร์ที่แสดงคือ 0 หรือ .0L ทรานซิสเตอร์ ไม่ดี

• เชื่อมต่อสายวัดทดสอบเข้ากับขั้วทรานซิสเตอร์ เชื่อมต่อสายวัดทดสอบไว้สองสามวินาทีที่การเชื่อมต่อแบบนี้ (B)
• อ่านการวัดที่แสดง หากค่าทรานซิสเตอร์อยู่ในช่วงการวัดมัลติมิเตอร์จะแสดงค่าทรานซิสเตอร์
• ค่ามัลติมิเตอร์ที่แสดงอยู่ระหว่าง 0 สูงกว่า 150 ทรานซิสเตอร์ ดี
• ค่ามัลติมิเตอร์ที่แสดงคือ 0 หรือ .0L ทรานซิสเตอร์ ไม่ดี

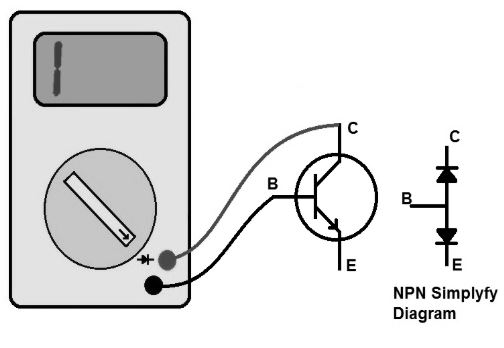

• เชื่อมต่อสายวัดทดสอบเข้ากับขั้วทรานซิสเตอร์ เชื่อมต่อสายวัดทดสอบไว้สองสามวินาทีที่การเชื่อมต่อแบบนี้ (C)
• อ่านการวัดที่แสดง หากค่าทรานซิสเตอร์อยู่ในช่วงการวัดมัลติมิเตอร์จะแสดงค่าทรานซิสเตอร์
• ค่ามัลติมิเตอร์ที่แสดงคือ 1 ทรานซิสเตอร์ ดี

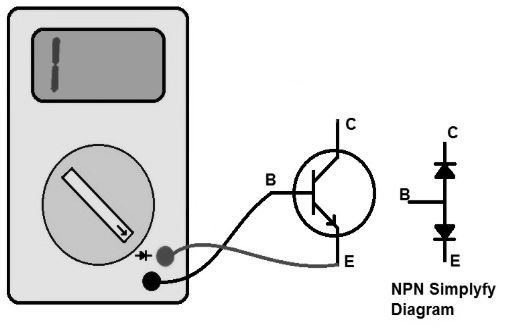

• เชื่อมต่อสายวัดทดสอบเข้ากับขั้วทรานซิสเตอร์ เชื่อมต่อสายวัดทดสอบไว้สองสามวินาทีที่การเชื่อมต่อแบบนี้ (D)
• อ่านการวัดที่แสดง หากค่าทรานซิสเตอร์อยู่ในช่วงการวัดมัลติมิเตอร์จะแสดงค่าทรานซิสเตอร์
• ค่ามัลติมิเตอร์ที่แสดงคือ 1 ทรานซิสเตอร์ ดี


วิธีที่ 2:  ใช้มัลติมิเตอร์กับ PNP ทรานซิสเตอร์

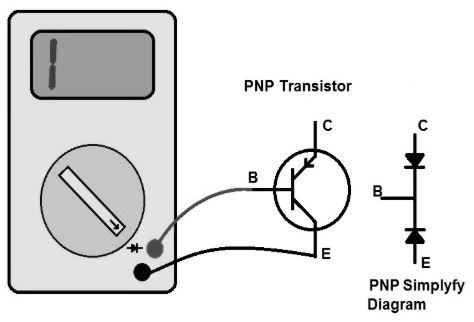

• เชื่อมต่อสายวัดทดสอบเข้ากับขั้วทรานซิสเตอร์ เชื่อมต่อสายวัดทดสอบไว้สองสามวินาทีที่การเชื่อมต่อแบบนี้ (E)
• อ่านการวัดที่แสดง หากค่าทรานซิสเตอร์อยู่ในช่วงการวัดมัลติมิเตอร์จะแสดงค่าทรานซิสเตอร์
• ค่ามัลติมิเตอร์ที่แสดงคือ 1 ทรานซิสเตอร์ ดี

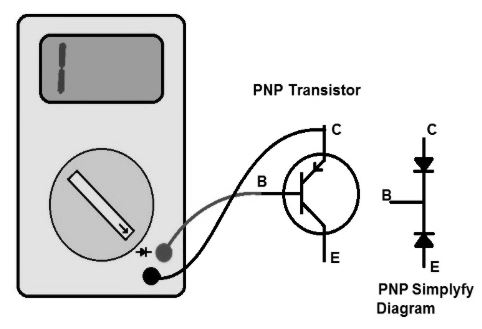

• เชื่อมต่อสายวัดทดสอบเข้ากับขั้วทรานซิสเตอร์ เชื่อมต่อสายวัดทดสอบไว้สองสามวินาทีที่การเชื่อมต่อแบบนี้ (F)
• อ่านการวัดที่แสดง หากค่าทรานซิสเตอร์อยู่ในช่วงการวัดมัลติมิเตอร์จะแสดงค่าทรานซิสเตอร์
• ค่ามัลติมิเตอร์ที่แสดงคือ 1 ทรานซิสเตอร์ ดี

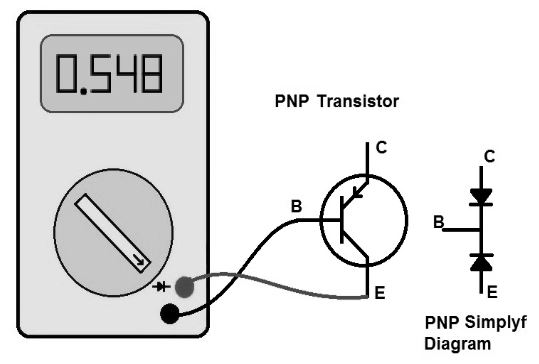

• เชื่อมต่อสายวัดทดสอบเข้ากับขั้วทรานซิสเตอร์ เชื่อมต่อสายวัดทดสอบไว้สองสามวินาทีที่การเชื่อมต่อแบบนี้ (G)
• อ่านการวัดที่แสดง หากค่าทรานซิสเตอร์อยู่ในช่วงการวัดมัลติมิเตอร์จะแสดงค่าทรานซิสเตอร์
• ค่ามัลติมิเตอร์ที่แสดงอยู่ระหว่าง 0 สูงกว่า 150 ทรานซิสเตอร์ ดี
• ค่ามัลติมิเตอร์ที่แสดงคือ 0 หรือ .0L ทรานซิสเตอร์ ไม่ดี

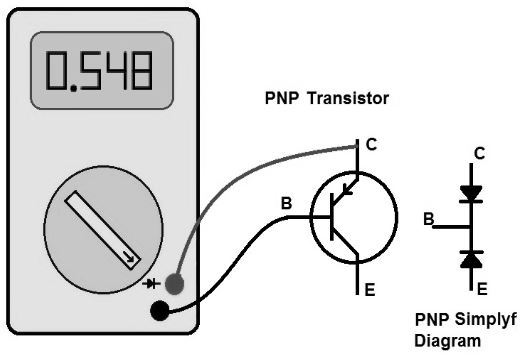

• เชื่อมต่อสายวัดทดสอบเข้ากับขั้วทรานซิสเตอร์ เชื่อมต่อสายวัดทดสอบไว้สองสามวินาทีที่การเชื่อมต่อแบบนี้ (H)
• อ่านการวัดที่แสดง หากค่าทรานซิสเตอร์อยู่ในช่วงการวัดมัลติมิเตอร์จะแสดงค่าทรานซิสเตอร์
• ค่ามัลติมิเตอร์ที่แสดงอยู่ระหว่าง 0 สูงกว่า 150 ทรานซิสเตอร์ ดี
• ค่ามัลติมิเตอร์ที่แสดงคือ 0 หรือ .0L ทรานซิสเตอร์ ไม่ดี

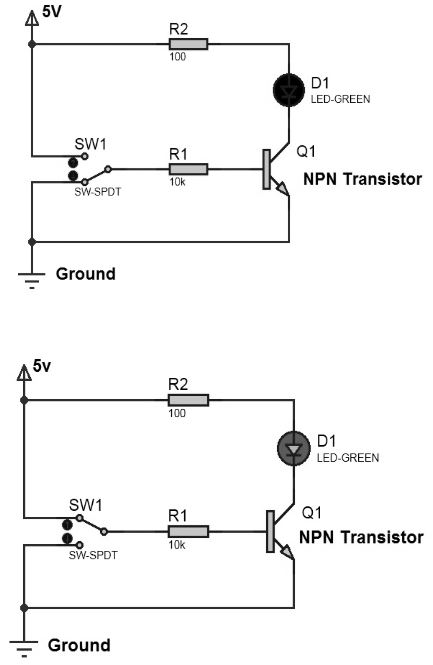

วิธีที่ 3: การใช้แหล่งจ่ายไฟกับ NPN

• หากกดปุ่มด้านจ่าย ทรานซิสเตอร์จะเปิด ขึ้นและไฟ LED จะสว่างขึ้น  มิฉะนั้นกดปุ่มด้านกราวด์ ทรานซิสเตอร์จะปิด และไฟ LED จะดับลง มันทํางานได้อย่างถูกต้องทรานซิสเตอร์เป็นสิ่งที่ดี มันไม่ทํางานทรานซิสเตอร์ไม่ดี

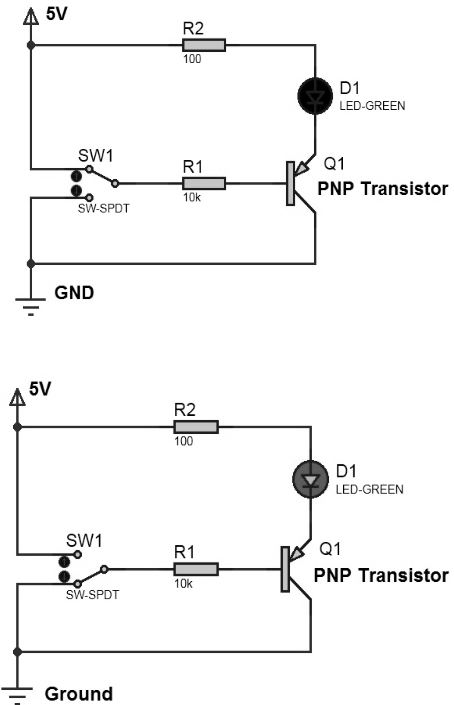

วิธีที่ 4: การใช้แหล่งจ่ายไฟที่มี PNP

หากกดปุ่มด้านจ่าย ทรานซิสเตอร์จะ ปิด และไฟ LED จะ ดับลง มิฉะนั้นกดปุ่มด้านกราวด์ ทรานซิสเตอร์จะ เปิด ขึ้นและไฟ LED จะ เปิดขึ้น มันทํางานได้อย่างถูกต้องทรา นซิสเตอร์เป็นสิ่งที่ดี มันไม่ทํางานทรา นซิสเตอร์ไม่ดี
