คุณเคยลึกลงไปในโครงการเท่านั้นที่จะมีอุปกรณ์ของคุณก็หยุดทำงาน? มันน่าหงุดหงิดใช่ไหม บ่อยครั้งที่ฟิวส์ที่เรียบง่ายคือการตำหนิ สำหรับวิศวกรงานตรวจสอบฟิวส์อาจดูตรงไปตรงมาแต่ความกลัวตั้งใจก่อให้เกิดการลัดวง

คู่มือนี้ถูกออกแบบมาเพื่อนำคุณผ่านขั้นตอนของการใช้มัลติมิเตอร์เพื่อทดสอบฟิวส์อย่างปลอ ที่นี่เราจะทำให้เกิดความสับสนและช่วยให้คุณจัดการกับฟิวส์ได้อย่างมั่นใจเพื่อให้คุณสามารถกลับไปที่โครงการของคุณได้อย่างสบายใจ

ฟิวส์คืออะไร?

ฟิวส์เป็นอุปกรณ์ความปลอดภัยที่ออกแบบมาเพื่อป้องกันวงจรไฟฟ้าจากความเสียหายที่เกิ เป็นส่วนประกอบที่สำคัญในการป้องกันไฟไหม้ไฟฟ้าและปกป้องอุปกรณ์อิเล็กทรอนิกส์ที่สำคัญ

หลักการพื้นฐานที่อยู่เบื้องหลังการดำเนินงานของฟิวส์ค่อนข้างง่าย:มันมีลวดโลหะหรือแถบที่ละลายเมื่อกระแสไหลมากเกินไปผ่านมัน กระบวนการละลายนี้จะแบ่งวงจรได้อย่างมีประสิทธิภาพตัดการไหลของไฟฟ้าและป้องกันความเสียหายหรืออันตรายต่อไป

ฟิวส์มักจะทำจากวัสดุที่มีจุดหลอมเหลวต่ำเช่นดีบุกหรือเงินช่วยให้พวกเขาได้อย่างรวดเร็ โดยการขัดจังหวะแหล่งจ่ายไฟฟิวส์ให้แน่ใจว่าไฟกระชากผิดปกติใดๆของกระแสไฟฟ้าไม่ถึงระดับที่เป็นอันตรายจึงรักษาความปลอดภัยโดยรวมและความสมบูรณ์ของระบบไฟฟ้า

ประเภทของฟิวส์

ฟิวส์มาในรูปทรงและขนาดต่างๆแต่ละออกแบบมาสำหรับการใช้งานที่เฉพาะเจาะจงและมี นี่คือลักษณะที่บางชนิดทั่วไปของฟิวส์:

ฟิวส์หลอดแก้ว:เหล่านี้เป็นฟิวส์ทรงกระบอกที่มีร่างกายแก้วที่ช่วยให้คุณเห็นลวดโลหะภายใน เมื่อลวดละลาย(แสดงฟิวส์ได้เป่า)ก็ชัดเจนอย่างเห็นได้ชัด ฟิวส์หลอดแก้วมักใช้ในการใช้งานยานยนต์และอิเล็กทรอนิกส์ การตอบสนองที่แม่นยำต่อกระแสเกินและความสามารถในการตรวจสอบสถานะฟิวส์ได้อย่างรวดเร็ว

ฟิวส์ใบมีด:หรือที่เรียกว่าจอบหรือปลั๊กอินฟิวส์เหล่านี้ใช้กันอย่างแพร่หลายในอุตสาหกรรมยานยนต์เนื่องจากขนาดกะทัดรัดและความสะดวกในการติดตั้ง ฟิวส์ใบมีดเป็นรหัสสีตามการจัดอันดับปัจจุบันของพวกเขาทำให้รหัสตรงไปตรงมาในระหว่

ฟิวส์เซรามิก:แข็งแรงกว่าฟิวส์หลอดแก้วฟิวส์เซรามิกได้รับการออกแบบมาเพื่อจัดการกับโหลดในปัจจุบันที่สูงขึ้นและมักจะใช้ในงานอุตสาหกรรม ปลอกเซรามิกของพวกเขาให้การป้องกันที่ดีขึ้นกับอุณหภูมิสูงและโค้ง

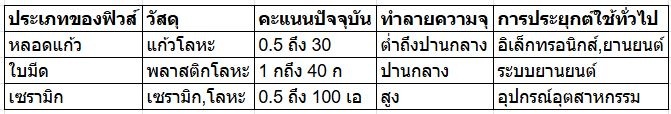

ด้านล่างเป็นตารางเปรียบเทียบชนิดทั่วไปของฟิวส์เหล่านี้เน้นลักษณะและการใช้งานทั่วไปของพวกเขา:

วิธีการตรวจสอบว่าฟิวส์ถูกเป่า

การพิจารณาว่าฟิวส์ถูกเป่าเป็นขั้นตอนสำคัญในการแก้ไขปัญหาทางไฟฟ้าหรือไม่ มีสองวิธีในการตรวจสอบฟิวส์:

1. การตรวจสอบด้วยภาพ:วิธีการที่ตรงไปตรงมามากที่สุดในการตรวจสอบว่าฟิวส์ถูกเป่าโดยดูที่มัน สำหรับฟิวส์หลอดแก้วตรวจสอบเส้นใยภายใน ฟิวส์เป่ามักจะมีเส้นใยลวดเสียหรือเสียหายอย่างเห็นได้ชัด นอกจากนี้,มองหาสัญญาณของการใส่ร้ายป้ายสีหรือการเปลี่ยนสีภายในกระจก,ซึ่งบ่งชี้ว่าฟิวส์
2. ใบมีดและฟิวส์เซรามิก:ในขณะที่ใบมีดและฟิวส์เซรามิกไม่อนุญาตให้มองเห็นภายในเช่นฟิวส์แก้ว,คุณมักจะสามารถระบุฟิวส์เป่าโดยการเปลี่ยนสีหรือการละลายของตัวเรือนพลาสติกในฟิวส์ใบมีด. ฟิวส์เซรามิกอาจแสดงสัญญาณภายนอกของการแผดเผาหรือแตก
3. สัญญาณอื่นๆของฟิวส์เป่า:ถ้าตัวชี้นำภาพไม่ชัดเจนสัญญาณอื่นๆสามารถบ่งบอกถึงฟิวส์เป่า:

ความล้มเหลวในการทำงาน:ถ้าส่วนใดส่วนหนึ่งของระบบไฟฟ้าของคุณหยุดทำงานแต่ทุกอย่

ทดสอบมัลติมิเตอร์:ตั้งค่ามัลติมิเตอร์ของคุณไปยังการตั้งค่าความต่อเนื่อง ถอดฟิวส์ออกจากที่วางของ(เพื่อให้แน่ใจว่าการอ่านที่ถูกต้อง)และวางหัววัดมัลติมิเตอร์ที่ปลายแต่ละฟิวส์ ฟิวส์ที่ดีจะแสดงความต่อเนื่องหมายถึงสายภายในเหมือนเดิม ไม่มีความต่อเนื่องหมายความว่าฟิวส์ถูกเป่า

โดยการรวมวิธีการเหล่านี้คุณสามารถตรวจสอบได้อย่างมีประสิทธิภาพถ้าฟิวส์ต้องเปลี่ยน

วิธีการเลือกมัลติมิเตอร์

การเลือกมัลติมิเตอร์ที่เหมาะสมสำหรับการตรวจสอบฟิวส์เป็นสิ่งจำเป็นเพื่อให้แน่ใจว่าก นี่คือคุณสมบัติสำคัญที่ต้องพิจารณาเมื่อเลือกมัลติมิเตอร์:

• การตั้งค่าความต่อเนื่อง:จำเป็นสำหรับการตรวจสอบว่าฟิวส์เป็นเหมือนเดิม การตั้งคานี้จะส่งเสียงบี๊บหากวงจรปิดแสดงว่าฟิวส์เป็นสิ่งที่ดี
• การวัดความต้านทาน:มีประโยชน์สำหรับการระบุว่าฟิวส์มีความต้านทานสูงมากแนะนำมันอ
• ความสามารถของแรงดันไฟฟ้า:มั่นใจได้ว่าคุณสามารถทดสอบสถานะของแรงดันไฟฟ้าในวงจรซึ่งเป็นสิ่งสำคัญสำหรับการแก้ไขปัญหาทางไฟฟ้าที่กว้างขึ้น
• ช่วงอัตโนมัติ:คุณลักษณะนี้ช่วยลดความยุ่งยากในการดำเนินงานโดยการเลือกช่วงที่ถูกต้องโดยอัตโนมัติตามอินพุตที่ตรวจพบ
• การจัดอันดับความปลอดภัย:มองหามัลติมิเตอร์ที่มีคะแนนความปลอดภัยที่เหมาะสมสำหรับส

มัลติมิเตอร์จะช่วยให้คุณตรวจสอบฟิวส์และช่วยในงานวินิจฉัยไฟฟ้าอื่นๆทำให้มันเป็นเครื่องมืออเนกประสงค์ในชุดเครื่องมือของคุณ

วิธีการทดสอบฟิวส์ด้วยมัลติมิเตอร์

การทดสอบฟิวส์ด้วยมัลติมิเตอร์เป็นกระบวนการที่ตรงไปตรงมาซึ่งต้องมีการตั้งค่าอย่างระมัดระวังและการดำเนินการเพื่อให้ได้ผลลัพธ์ที่ถูกต้องและรักษาความปลอดภัย ลองแบ่งลงขั้นตอนที่เริ่มต้นด้วยวิธีการเตรียมความพร้อมมัลติมิเตอร์ของคุณ

การตั้งค่า

ก่อนที่จะทดสอบฟิวส์ให้ตรวจสอบให้แน่ใจว่ามีการติดตั้งมัลติมิเตอร์ของคุณอย่างถูกต้องเพื่อป้องกันความเสียหายต่ออุปกรณ์หรือการบาดเจ็บส่วนบุคคล:

• ปิดเครื่อง:เสมอให้แน่ใจว่าจะปิดไฟไปยังวงจรก่อนที่จะทำงานกับฟิวส์
• ตั้งค่ามัลติมิเตอร์:หมุนแป้นหมุนของมัลติมิเตอร์ไปยังการตั้งค่าความต่อเนื่องโดยปกติจะระบุ"โหมดนี้เหมาะสำหรับการทดสอบฟิวส์ในขณะที่ตรวจสอบเส้นทางที่สมบูรณ์(ความต่อเนื่อง)ภา

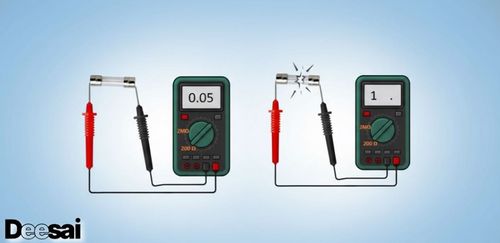

การทดสอบความต่อเนื่อง

ทำตามขั้นตอนเหล่านี้เพื่อทำการทดสอบความต่อเนื่องบนฟิวส์:

1. ถอดฟิวส์:ควรถอดฟิวส์ออกจากตัวยึดเพื่อหลีกเลี่ยงเส้นทางแบบขนานที่สามารถอ่านเท็จ
2. สัมผัสโพรบ:วางโพรบมัลติมิเตอร์ไว้ที่ปลายทั้งสองด้านของฟิวส์ มันไม่สำคัญว่าการสอบสวนจะไปที่ปลายทางไหน
3. ฟังสัญญาณเตือน:ถ้าดังขึ้นมัลติมิเตอร์นี้แสดงให้เห็นความต่อเนื่องหมายถึงฟิวส์เป็นสิ่งที่ดีและ ถ้าไม่มีเสียงเตือนฟิวส์อาจถูกเป่าขึ้น
4. ตรวจสอบจอแสดงผล:มัลติมิเตอร์บางตัวยังแสดงค่าตัวเลขค่าความต้านทานสูงต่อไปยืนยันฟิวส์เป่า

โดยทำตามขั้นตอนเหล่านี้คุณสามารถตรวจสอบได้อย่างมีประสิทธิภาพว่าฟิวส์มีการดำเนิ

การทดสอบความต้านทาน

การวัดความต้านทานของฟิวส์สามารถให้ข้อมูลเชิงลึกเกี่ยวกับสภาพของมัน นี่คือวิธีการดำเนินการทดสอบความต้านทานด้วยมัลติมิเตอร์:

1. ให้แน่ใจว่าความปลอดภัย:ทำให้แน่ใจว่าฟินทุกอย่างโดนยกเลิกการเชื่อมต่อจากทุกแหล่งพลังงาน
2. ตั้งมัลติมิเตอร์:ปรับมัลติมิเตอร์ของคุณเพื่อวัดความต้านทานมักจะเป็นสัญลักษณ์โดยตัวอักษรกรีกโอเมก้า(Ω)
3. เชื่อมต่อโพรบ:สัมผัสโพรบหนึ่งไปยังปลายแต่ละฟิวส์ ให้ดีติดต่อกับฟิวส์เป็นโลหะนฝาด้านบน/ด้านล่าง.
4. อ่านความต้านทาน:สังเกตการอ่านในมัลติมิเตอร์ ฟิวส์ที่ดีมักจะแสดงความต้านทานต่ำมากใกล้ศูนย์โอห์ม ฟิวส์เป่าจะแสดงความต่อเนื่องหรือไม่มีความต้านทานอนันต์มักจะแสดงเป็น'เก่า'(เกินพิกัด)บ

การทดสอบแรงดันไฟฟ้า

การทดสอบสำหรับแรงดันไฟฟ้าทั่วตัวยึดฟิวส์สามารถช่วยตรวจสอบว่าวงจรเป็นอยู่และถ้าฟิวส์ทำงานอย่างถูกต้อง ทำตามขั้นตอนเหล่านี้เพื่อทำการทดสอบแรงดันไฟฟ้า:

1. ความปลอดภัยก่อน:ยืนยันว่าวงจรสามารถลุ้นได้อย่างปลอดภัยและปลอดภัยที่จะดำเนินการทดสอบ
2. ตั้งค่ามัลติมิเตอร์:สลับมัลติมิเตอร์ของคุณเพื่อวัดแรงดันไฟฟ้า ถ้าคุณไม่มั่นใจของคาดหวัง voltage ไม่มีร่องรอยว่าสูดดมควั multimeter ต้องสูงสุด voltage การตั้งค่าในตอนแรกก็ปรับ downward ย่างที่จำเป็นหรอก
3. โพรบผู้ถือฟิวส์:ใส่หนึ่งโพรบลงในแต่ละขั้วของตัวยึดฟิวส์ ตรวจสอบให้แน่ใจว่าคุณไม่ได้สัมผัสหัววัดโลหะโดยตรงในระหว่างการทดสอบนี้
4. ตรวจสอบการอ่านแรงดันไฟฟ้า:การอ่านศูนย์โดยทั่วไปจะบ่งชี้ว่าฟิวส์ถูกเป่าเนื่องจากไม่มีเส้นทางที่สมบูรณ์สำหรับแรงดันไฟฟ้าที่จะเดินทาง การอ่านที่ไม่เป็นศูนย์(ใกล้กับแรงดันไฟฟ้าของสายที่คาดไว้)แสดงให้เห็นว่าวงจรอยู่และฟิวส์ก็เหมือนเดิม

วิธีการทดสอบเหล่านี้ช่วยให้คุณสามารถประเมินสถานะของฟิวส์เพื่อให้มั่นใจว่าระบบไฟฟ้าของคุณมีทั้งการทำงานและปลอดภัย

วิธีการตีความผล

ได้แม่นยำการแปมือนกับค่าเนควาเดรียเลยจากของคุณ multimeter นเป็นสิ่งสำคัญมากของสำหรับ determining ส่วนผสมที่แน่นอนเงื่อนไขของฟิวส์. การอ่านที่แตกต่างกันสามารถบ่งชี้ว่าฟิวส์ทำงานในปากของความล้มเหลวหรือล้มเหลวแล้ว

นี่คือรายละเอียดคำอธิบายของแต่ละชนิดของอ่านหมายถึงและเป็นโต๊ะเพื่อสรุปข้อมูลที่สำหรับด่วนบุคคลอ้างอิงหรอก

1. Continuity ทดสอบ:

เตือนเมื่อ:งฟิวส์มันอยู่ดีอาการและไม่ต้องการคนมาแทนแกร์เรตต์ได้แล้ว

ไม่มีเตือนเมื่อ:งฟิวส์มันระเบิดและต้องการจะถูกแทนที่

2. Voltage ทดสอบ(ข้ามฟิวส์โฮล์เดอร์):

ปัจจุบันแรงดันไฟฟ้า(ใกล้กับแรงดันไฟฟ้าสายที่คาดไว้):ฟิวส์เป็นเหมือนเดิมและวงจรสด

ไม่มีแรงดันไฟฟ้า(0 โวลต์):ฟิวส์ถูกเป่าโดยเฉพาะอย่างยิ่งถ้าส่วนอื่นๆของวงจรยังคงมีพลังงาน

3. การทดสอบความต้านทาน:

• ความต้านทานต่ำมาก(ใกล้กับ 0 โอห์ม):บ่งชี้ว่าฟิวส์ที่ดี
• ความต้านทานสูงหรือไม่มีที่สิ้นสุด(แสดงเฒ่า):ระบุฟิวส์เป่า

การทำความเข้าใจการอ่านเหล่านี้จะช่วยให้คุณได้อย่างถูกต้องประเมินสถานะของฟิวส์แ

ข้อควรระวังเพื่อความปลอดภัยเมื่อทำงานกับฟิวส์

การทำงานกับฟิวส์เกี่ยวข้องกับการจัดการกับไฟฟ้า ซึ่งต้องมีการปฏิบัติตามโปรโตคอลความปลอดภัยอย่างเคร่งครัดเพื่อป้องกันอุบัติเหตุ นี่คือมาตรการความปลอดภัยที่จำเป็นที่คุณควรปฏิบัติตามเสมอ:

• ปิดไฟ: ก่อนที่จะพยายามทดสอบหรือเปลี่ยนฟิวส์ ตรวจสอบให้แน่ใจเสมอว่าไฟในวงจรถูกปิดอย่างสมบูรณ์แล้ว
• ตรวจสอบว่าไฟปิดอยู่: ใช้เครื่องทดสอบแรงดันไฟฟ้าหรือมัลติมิเตอร์ของคุณเพื่อยืนยันว่าไม่มีไฟในวงจรก่อนเริ่มงานของคุณ อย่าสันนิษฐานว่าวงจรไม่มีไฟเพียงเพราะสวิตช์ปิดอยู่
• ใช้เครื่องมือที่มีฉนวน: ใช้เครื่องมือที่มีด้ามจับเป็นฉนวนเสมอเมื่อทำงานกับส่วนประกอบทางไฟฟ้า ชั้นฉนวนพิเศษนี้สามารถปกป้องคุณจากการถูกไฟฟ้าดูดโดยไม่ได้ตั้งใจ
• สวมอุปกรณ์ป้องกัน: สวมอุปกรณ์ป้องกันส่วนบุคคล (PPE) ที่เหมาะสม เช่น รองเท้าพื้นยาง ถุงมือยาง และแว่นตานิรภัย สิ่งของเหล่านี้ให้การป้องกันเพิ่มเติมจากไฟฟ้าช็อตและการบาดเจ็บทางกายภาพอื่นๆ
• ตรวจสอบประเภทและขนาดของฟิวส์: ควรเปลี่ยนฟิวส์ที่ขาดด้วยฟิวส์ประเภทและพิกัดเดียวกันทุกประการเสมอ การใช้ฟิวส์ที่มีพิกัดสูงกว่าอาจนำไปสู่ความร้อนสูงเกินไปและอาจทำให้เกิดไฟไหม้ได้
• หลีกเลี่ยงการสัมผัสส่วนที่เป็นโลหะ: เมื่อทดสอบหรือเปลี่ยนฟิวส์ ควรระมัดระวังอย่าให้สัมผัสกับส่วนที่เป็นโลหะหรือขั้วต่อด้วยมือเปล่าของคุณ
• ตระหนักถึงสภาพแวดล้อม: ตรวจสอบให้แน่ใจว่าพื้นที่รอบๆ บริเวณทำงานของคุณแห้งและปราศจากน้ำเพื่อหลีกเลี่ยงอันตรายจากไฟฟ้า นอกจากนี้ ควรจัดพื้นที่ทำงานให้ปราศจากเครื่องมือหรือสายไฟที่ไม่จำเป็น
• ปฏิบัติตามคำแนะนำของผู้ผลิต: อ้างอิงถึงคู่มือของอุปกรณ์เสมอสำหรับคำแนะนำด้านความปลอดภัยเฉพาะและขั้นตอนที่แนะนำที่เกี่ยวข้องกับฟิวส์

แนวทางปฏิบัติที่มีความเสี่ยงทั่วไปและวิธีหลีกเลี่ยง

• การเลี่ยงฟิวส์: อย่าพยายามแทนที่ฟิวส์ด้วยชิ้นส่วนของสายไฟหรือตัวนำอื่นๆ เพื่อเป็นการแก้ไขชั่วคราว สิ่งนี้สามารถสร้างความเสียหายที่รุนแรงกว่าและก่อให้เกิดความเสี่ยงด้านความปลอดภัยที่ร้ายแรง
• การละเลยสัญญาณความปลอดภัย: หากฟิวส์ขาดบ่อยครั้งหรือระบบไฟฟ้าแสดงสัญญาณของปัญหา เช่น ไฟกะพริบหรือเสียงที่ผิดปกติ ให้ปรึกษาผู้เชี่ยวชาญ สิ่งเหล่านี้อาจเป็นสัญญาณของปัญหาไฟฟ้าที่รุนแรงกว่า

ด้วยการปฏิบัติตามข้อควรระวังเพื่อความปลอดภัยเหล่านี้และคำนึงถึงแนวทางปฏิบัติที่มีความเสี่ยงทั่วไป คุณสามารถจัดการและเปลี่ยนฟิวส์ได้อย่างปลอดภัย เพื่อให้มั่นใจทั้งความปลอดภัยส่วนบุคคลและความสมบูรณ์ของระบบไฟฟ้าของคุณ
