วงจร oscillator แบบมัลติไวเบรเตอร์ถูกนำไปใช้ในวงจรหลายประเภท และสร้างได้ง่าย สามารถสร้างได้โดยใช้ทรานซิสเตอร์เพียงไม่กี่ตัว หรือสร้างวงจร oscillator แบบมัลติไวเบรเตอร์ที่ง่ายมากโดยใช้ตัวขยายสัญญาณปฏิบัติการ (operational amplifier) ​​ก็ได้ วงจรนี้สามารถนำไปใช้ในงานต่างๆ ที่ต้องการวงจร oscillator รูปคลื่นสี่เหลี่ยมแบบง่ายๆ

การใช้วงจรขยายสัญญาณปฏิบัติการ (Operational Amplifier) ​​เป็นทางเลือกที่เหมาะสมในหลายแง่มุม แม้ว่าจะสามารถสร้างวงจรได้โดยใช้ทรานซิสเตอร์เพียงสองตัว แต่ปัจจุบันวงจรขยายสัญญาณปฏิบัติการมีราคาถูกมาก และในแง่ของต้นทุนมักแทบไม่มีความแตกต่างกัน

เนื่องจากตัวขยายสัญญาณปฏิบัติการมีราคาถูกและหาได้ง่าย จึงมักนิยมใช้มากกว่าทรานซิสเตอร์ เพราะวงจรขยายสัญญาณปฏิบัติการแบบมัลติไวเบรเตอร์จะใช้ส่วนประกอบน้อยกว่า จึงสร้างได้ง่ายกว่า และสะดวกกว่า

วงจรมัลติไวเบรเตอร์

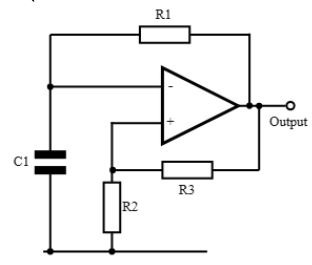

วงจรมัลติไวเบรเตอร์นั้นค่อนข้างเรียบง่าย โดยต้องการส่วนของออปแอมป์เพียงตัวเดียว พร้อมด้วยตัวต้านทานสามตัวและตัวเก็บประจุหนึ่งตัว ดังแสดงในภาพด้านล่าง

วงจรขยายสัญญาณปฏิบัติการแบบมัลติไวเบรเตอร์และออสซิลเลเตอร์

ช่วงเวลาของการแกว่งคำนวณได้จากสูตร:

แม้ว่าวงจร multivibrator หลายวงจรจะสร้างขึ้นโดยใช้เกตตรรกะแบบง่ายๆ แต่วงจรนี้มีข้อดีคือสามารถใช้เป็นออสซิลเลเตอร์ที่สร้างเอาต์พุตได้สูงกว่าวงจรตรรกะที่ใช้ไฟเลี้ยง 5 โวลต์มาก นอกจากนี้ วงจรออสซิลเลเตอร์ multivibrator ยังง่ายมาก โดยต้องการเพียงแค่ตัวขยายสัญญาณปฏิบัติการ (op amp) หนึ่งตัว ตัวต้านทานสามตัว และตัวเก็บประจุหนึ่งตัว

การทำงานของวงจรมัลติไวเบรเตอร์

วงจรมัลติไวเบรเตอร์ของแอมพลิฟายเออร์ปฏิบัติการประกอบด้วยสองส่วน ส่วนป้อนกลับไปยังตัวเก็บประจุมาจากตัวต้านทาน R1 ในขณะที่ส่วนฮิสเทอริซิสมาจากตัวต้านทานสองตัวคือ R2 และ R3
