นี่คือวงจรเพิ่มแรงดันไฟ 12V ถึง 24V วงจรนี้จำเป็นเมื่อเราต้องการแหล่งจ่ายไฟ DC แรงดันสูงจากแหล่งจ่ายไฟแรงดันต่ำ ตัวอย่างเช่น หากคุณมีแบตเตอรี่ 12V และต้องการแหล่งจ่ายไฟ 24V จากแบตเตอรี่นั้น วงจรนี้จะช่วยคุณได้ คุณไม่จำเป็นต้องติดตั้งแหล่งจ่ายไฟใหม่ เพียงแค่ใช้วงจรเพิ่มแรงดันไฟ

วงจรด้านล่างนี้จะจ่ายไฟ DC แรงดันสูงจากแหล่งจ่ายไฟ AC แรงดันต่ำ

ส่วนประกอบที่จำเป็น

ต่อไปนี้เป็นส่วนประกอบที่จำเป็นสำหรับวงจร

1. หม้อแปลงลดแรงดันไฟฟ้า 230V AC ถึง 12V AC / 1 แอมป์
2. โมดูลวงจรเรียงกระแสแบบบริดจ์ 1N4007 – 4
3. ตัวเก็บประจุไฟฟ้าแบบอิเล็กโทรไลต์ 2200µF – 2
4. ตัวเก็บประจุไฟฟ้าแบบอิเล็กโทรไลต์ 4700µF – 1
5. การต่อสายไฟ

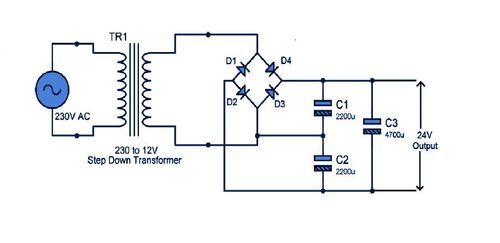

วงจรเพิ่มแรงดันไฟ 12V ถึง 24V

ที่นี่เราใช้แหล่งจ่ายไฟ AC 12V จากหม้อแปลง Step down และแปลงเป็นแหล่งจ่ายไฟ DC โดยใช้เครื่องแปลงกระแสไฟฟ้าแบบสะพาน แรงดันไฟฟ้าจะถูกป้อนไปยังตัวเก็บประจุไฟฟ้าอิเล็กโทรไลต์ 2200uF จำนวนหนึ่งคู่ที่ต่อแบบอนุกรม จากนั้นเอาต์พุตจะถูกป้อนอีกครั้ง ตัวเก็บประจุ 4700uF

การทำงานของวงจร

ตัวเพิ่มแรงดันไฟนี้ให้แรงดันไฟฟ้าสูงโดยการชาร์จและปล่อยประจุตัวเก็บประจุไฟฟ้าที่มีค่าสูง เมื่อต้องการเริ่มออกแบบวงจร คุณต้องตัดสินใจเกี่ยวกับแรงดันไฟฟ้าขาเข้าและขาออกก่อน จากนั้นใช้สูตรด้านล่างเพื่อคำนวณค่าของตัวเก็บประจุไฟฟ้า

1Vr = t* ไอ/ซี

ที่ไหน,

Vr = แรงดันไฟริปเปิล

I = กระแสโหลด

t = ครึ่งรอบระยะเวลา

นอกจากนี้ยังมีวิธีการอื่นๆ อีกมากมายในการคำนวณค่าตัวเก็บประจุของวงจรตัวคูณแรงดันไฟฟ้า ผลลัพธ์ของตัวคูณแรงดันไฟฟ้าจะเป็น 2Vin ซึ่งเป็นสองเท่าของแรงดันไฟฟ้าขาเข้า ตัวเก็บประจุ C1 และ C2 จะชาร์จทั้งวงจรบวกและลบ จากนั้นแรงดันไฟฟ้าที่คายประจุจะทำให้ C3 ชาร์จเหนืออินพุตแหล่งจ่ายไฟ DC และปรากฏที่โหลดเอาต์พุตในรูปแบบ 2Vin เป็นแรงดันไฟฟ้าสองเท่า

การจำลองวงจรและเอาต์พุต

เราจำลองวงจรในโปรตีอุสและได้ผลลัพธ์ตามที่ต้องการดังที่แสดงไว้ในภาพหน้าจอด้านล่าง แรงดันไฟฟ้าขาเข้าเพิ่มขึ้นเป็นสองเท่า
