เซ็นเซอร์ตรวจจับระยะใกล้แบบเหนี่ยวนำเป็นอุปกรณ์ตรวจจับแบบไม่สัมผัสที่ออกแบบมาเพื่อตรวจจับวัตถุโลหะภายในสนามแม่เหล็กไฟฟ้า แตกต่างจากสวิตช์เชิงกลที่สึกหรอจากการสัมผัสซ้ำๆ หรือเซ็นเซอร์แบบออปติคอลที่อาจถูกปิดกั้นด้วยฝุ่น เซ็นเซอร์แบบเหนี่ยวนำทำงานได้อย่างน่าเชื่อถือในสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรง

ประเด็นสำคัญ:

• ตรวจจับเฉพาะโลหะที่เป็นตัวนำไฟฟ้าโดยให้ประสิทธิภาพสูงสุดกับวัสดุที่มีธาตุเหล็ก เช่น เหล็กกล้า

• การไม่มีชิ้นส่วนที่เคลื่อนไหวช่วยให้มีอายุการใช้งานยาวนานและค่าบำรุงรักษาต่ำ

• ทนทานต่อสิ่งสกปรก น้ำมัน และสารปนเปื้อนที่ไม่ใช่โลหะส่วนใหญ่

ตัวอย่าง:บนสายพานลำเลียงอัตโนมัติ เซ็นเซอร์แบบเหนี่ยวนำสามารถตรวจจับการมาถึงของชิ้นส่วนเหล็กที่สถานีงานโดยไม่ต้องสัมผัส ป้องกันการสึกหรอทางกล และรับประกันจังหวะเวลาที่แม่นยำสำหรับการหยิบและวางโดยหุ่นยนต์

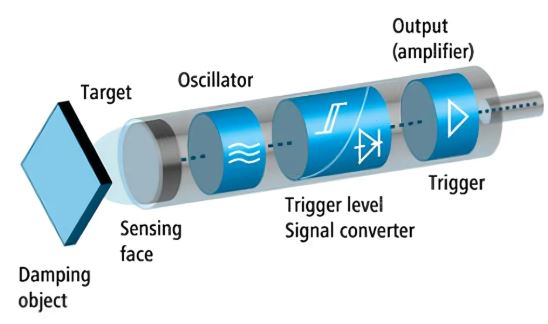

หลักการทำงานของเซ็นเซอร์ตรวจจับระยะใกล้แบบเหนี่ยวนำ

ขดลวดที่ติดตั้งอยู่ภายในหัวเซ็นเซอร์จะสร้างสนามแม่เหล็กไฟฟ้าความถี่สูง ซึ่งช่วยให้อุปกรณ์เหล่านี้ทำงานได้:

ขั้นตอนการใช้งานทีละขั้นตอน:

1. วงจรออสซิลเลเตอร์จะจ่ายพลังงานให้กับขดลวด ทำให้เกิดสนามแม่เหล็กสั่นที่พื้นผิวรับรู้

2. วัตถุโลหะที่เข้าสู่บริเวณนี้จะสร้างกระแสไฟฟ้าวนบนพื้นผิวผ่านการเหนี่ยวนำ

3. กระแสหมุนวนเหล่านี้ดูดซับพลังงานจากออสซิลเลเตอร์ ทำให้แอมพลิจูดลดลง

4. วงจรตรวจจับของเซ็นเซอร์จะตรวจจับการลดลงนี้และส่งสัญญาณออก


เปรียบเทียบได้กับการโยนก้อนหินลงไปในน้ำนิ่ง ซึ่งคลื่นที่เกิดขึ้นเปรียบเสมือนสนามแม่เหล็กไฟฟ้า เรือที่แล่นผ่าน (วัตถุที่เป็นโลหะ) จะไปรบกวนคลื่นเหล่านั้น และเซ็นเซอร์ก็จะ "ตรวจจับ" การรบกวนนั้นได้

กรณีศึกษา:สายการผลิตปั๊มขึ้นรูปในโรงงานผลิตชิ้นส่วนยานยนต์ใช้เซ็นเซอร์แบบเหนี่ยวนำเพื่อตรวจสอบว่าแผ่นเหล็กแต่ละแผ่นอยู่ในตำแหน่งที่ถูกต้องก่อนที่เครื่องปั๊มจะเริ่มทำงาน ระบบป้องกันง่ายๆ นี้ช่วยป้องกันการแตกหักของเครื่องมือ ซึ่งอาจทำให้เสียค่าใช้จ่ายหลายพันดอลลาร์และเวลาหยุดทำงานหลายชั่วโมง (ที่มา: IFM Electronic Application Notes)

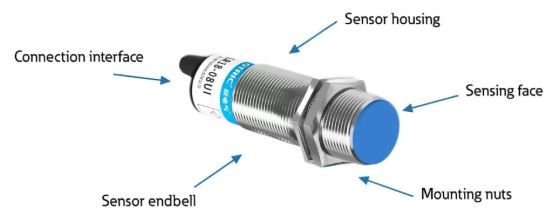

การสร้างเซ็นเซอร์ตรวจจับระยะใกล้แบบเหนี่ยวนำ

แม้ว่าการออกแบบจะแตกต่างกันเล็กน้อยในแต่ละผู้ผลิต แต่เซ็นเซอร์แบบเหนี่ยวนำส่วนใหญ่มีส่วนประกอบหลักเหมือนกัน:

• ขดลวดตรวจจับ – ทำหน้าที่สร้างสนามแม่เหล็กไฟฟ้า

• ตัวกำเนิดสัญญาณ – ทำหน้าที่จ่ายพลังงานให้ขดลวดที่ความถี่สูงตามที่กำหนด

• วงจรตรวจจับ – ทำหน้าที่ตรวจสอบการเปลี่ยนแปลงของแอมพลิจูดการสั่น

• ส่วนส่งสัญญาณออก – เชื่อมต่อกับระบบควบคุม เช่น PLC

• ตัวเรือน – มักทำจากสแตนเลสหรือพลาสติกเกรดอุตสาหกรรม มีรูปทรงกระบอก (M8, M12, M18, M30) หรือสี่เหลี่ยมผืนผ้า

‍

คำแนะนำในการติดตั้ง:รุ่นที่มีแผ่นป้องกัน (แบบฝังเรียบ) สามารถติดตั้งให้เรียบไปกับพื้นผิวโลหะได้โดยไม่เกิดการทำงานผิดพลาด แต่จะมีระยะการตรวจจับที่สั้นกว่า รุ่นที่ไม่มีแผ่นป้องกันจะมีระยะการตรวจจับที่ไกลกว่า แต่ต้องมีพื้นที่ว่างด้านข้างเพื่อป้องกันการทำงานผิดพลาด

การออกแบบเซ็นเซอร์ตรวจจับระยะใกล้แบบเหนี่ยวนำ

เมื่อเลือกหรือออกแบบเซ็นเซอร์แบบเหนี่ยวนำสำหรับเครื่องจักร วิศวกรจะพิจารณาปัจจัยหลายประการ:

• ระยะการทำงาน : โดยทั่วไป 1–40 มม. ขึ้นอยู่กับขนาดของเซ็นเซอร์และชนิดของโลหะเป้าหมาย

• รูปแบบตัวเรือน : แบบฝังเรียบสำหรับติดตั้งในพื้นที่จำกัด, แบบไม่ฝังเรียบสำหรับติดตั้งในระยะไกล

• ประเภทเอาต์พุต : NPN หรือ PNP สำหรับการสวิตช์แบบดิจิทัล หรือแบบอนาล็อกสำหรับการวัดอย่างต่อเนื่อง

• ระดับการป้องกันสิ่งแวดล้อม: IP67 หรือสูงกว่า สำหรับสภาพแวดล้อมที่มีฝุ่นละอองหรือความชื้น; IP69K สำหรับพื้นที่ที่ต้องล้างทำความสะอาด

• อุณหภูมิในการใช้งาน : ช่วงมาตรฐานคือ -25°C ถึง +70°C โดยมีรุ่นพิเศษสำหรับสภาพแวดล้อมที่รุนแรง


ตัวอย่าง:ในโรงงานผลิตนม เซ็นเซอร์แบบเหนี่ยวนำที่ได้รับการจัดอันดับ IP69K ถูกติดตั้งบนเครื่องบรรจุสแตนเลส เซ็นเซอร์เหล่านี้ทนทานต่อการล้างด้วยแรงดันสูงทุกวันโดยไม่เกิดการกัดกร่อนหรือน้ำซึมเข้า และยังคงตรวจจับได้อย่างสม่ำเสมอเป็นเวลาหลายปี

คุณสมบัติและข้อจำกัดของเซ็นเซอร์ตรวจจับระยะใกล้แบบเหนี่ยวนำ

คุณสมบัติ:

• การขจัดปัญหาการสัมผัสทางกายภาพช่วยป้องกันการเสื่อมสภาพของชิ้นส่วน ทำให้มั่นใจได้ถึงประสิทธิภาพการทำงานที่ต่อเนื่อง

• ทนทานต่อสิ่งสกปรก น้ำมัน และการสั่นสะเทือนทางกล

• ความแม่นยำในการสลับสัญญาณสูงและสามารถทำซ้ำได้

• ตอบสนองรวดเร็ว เหมาะสำหรับระบบอัตโนมัติความเร็วสูง


ข้อจำกัด:

• ตรวจจับได้เฉพาะเป้าหมายที่เป็นโลหะเท่านั้น โลหะที่ไม่ใช่เหล็ก (เช่น อลูมิเนียม ทองเหลือง) จะลดระยะการตรวจจับลงเหลือประมาณ 60–80% ของค่าที่ระบุไว้

• ระยะการตรวจจับสั้นกว่าเมื่อเทียบกับเซ็นเซอร์อัลตราโซนิกหรือเซ็นเซอร์แสง

• อาจเกิดการรบกวนทางแม่เหล็กไฟฟ้าอย่างรุนแรงได้หากไม่มีการป้องกันอย่างเหมาะสม


เซ็นเซอร์ตรวจจับระยะใกล้แบบคาปาซิทีฟใช้สำหรับอะไร?

เซ็นเซอร์ตรวจจับระยะใกล้แบบคาปาซิทีฟสามารถตรวจจับทั้งวัตถุที่เป็นโลหะและไม่ใช่โลหะได้โดยการวัดการเปลี่ยนแปลงของค่าความจุระหว่างขั้วไฟฟ้าของเซ็นเซอร์กับวัตถุเป้าหมาย ทำให้สามารถตรวจจับพลาสติก แก้ว ของเหลว ผง และอื่นๆ ได้

การใช้งาน:

• การตรวจสอบเม็ดพลาสติกในเครื่องป้อนวัสดุแบบถังพัก

• การตรวจวัดระดับของเหลวผ่านผนังถังที่ไม่ใช่โลหะ

• ตรวจจับกองกระดาษแข็งหรือกระดาษในสายการผลิตบรรจุภัณฑ์


ตัวอย่างเช่นในการบรรจุเครื่องดื่ม เซ็นเซอร์แบบคาปาซิทีฟสามารถตรวจจับได้ว่าขวด PET ที่ปิดสนิทนั้นบรรจุของเหลวอยู่หรือไม่ โดยไม่ต้องเปิดขวด ซึ่งช่วยเร่งกระบวนการควบคุมคุณภาพและลดของเสีย

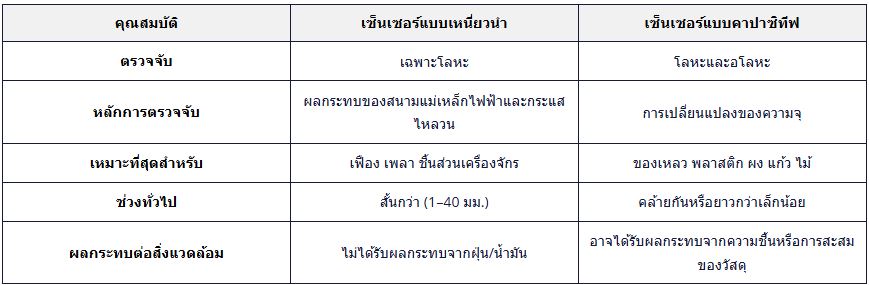

ความแตกต่างระหว่างเซ็นเซอร์ตรวจจับระยะใกล้แบบเหนี่ยวนำและแบบคาปาซิทีฟ

ระยะการสลับการทำงานของเซ็นเซอร์แบบเหนี่ยวนำ

เป้าหมายที่อยู่นอกเหนือขอบเขตการปฏิบัติงานอาจไม่ทำให้เกิดการตรวจจับ

ปัจจัยสำคัญที่มีอิทธิพล:

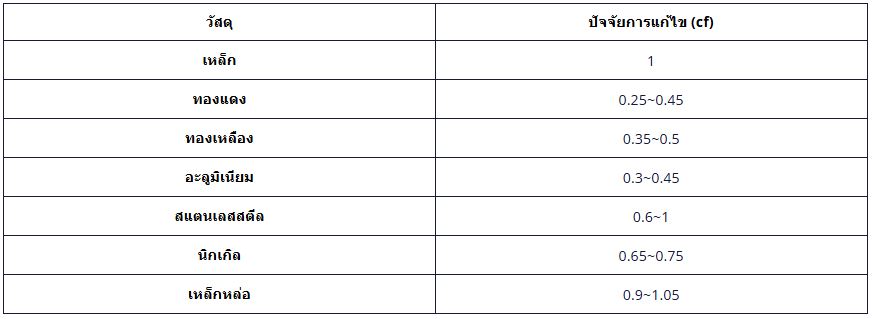

• วัสดุเป้าหมาย – เหล็กให้ช่วงการใช้งานเต็มพิกัด ในขณะที่อลูมิเนียมหรือทองแดงอาจลดช่วงการใช้งานลงได้ถึง 40%

• ขนาดของเซ็นเซอร์ – โดยทั่วไปแล้ว เส้นผ่านศูนย์กลางที่ใหญ่ขึ้นจะช่วยเพิ่มระยะการตรวจจับ

• รูปแบบการติดตั้ง – การติดตั้งแบบฝังเรียบจะลดระยะการส่งสัญญาณลงเล็กน้อย การติดตั้งแบบวางซ้อนจะเพิ่มระยะการส่งสัญญาณขึ้น

• อุณหภูมิ – ความร้อนหรือความเย็นจัดอาจทำให้จุดตรวจจับเปลี่ยนแปลงไปเล็กน้อย


ตัวอย่างเชิงปฏิบัติ:
หากเซ็นเซอร์มีพิกัดการวัดที่ 10 มม. สำหรับเหล็ก:

• สามารถตรวจจับเป้าหมายที่เป็นอะลูมิเนียมได้ที่ระยะเพียง 6–7 มม.

• การใช้โมเดลที่ไม่ฝังเรียบอาจช่วยขยายขอบเขตการตรวจจับได้ถึง 12 มม.


เคล็ดลับสำคัญ:ควรตรวจสอบระยะการสลับการทำงานในสภาพแวดล้อมการติดตั้งจริงเสมอ — ข้อมูลจำเพาะในห้องปฏิบัติการไม่ได้คำนึงถึงโครงสร้างโลหะโดยรอบ การเปลี่ยนแปลงอุณหภูมิ หรือการสั่นสะเทือน
