วิศวกรด้านแหล่งจ่ายไฟคนหนึ่งเคยใช้เวลาสามสัปดาห์ในการแก้ไขปัญหาเสียงรบกวนจากการสวิตช์ ซึ่งหายไปทันทีที่เขาเปลี่ยนแกนหม้อแปลง แกนเดิมนั้นใช้เฟอร์ไรต์เกรดที่ไม่เหมาะสมกับความถี่ การเปลี่ยนแปลงเพียงครั้งเดียวนี้ช่วยรักษาตารางเวลาของโครงการและหลีกเลี่ยงการออกแบบใหม่ที่สิ้นเปลืองค่าใช้จ่าย การเลือกแกนเฟอร์ไรต์ที่เหมาะสมมักจะเป็นตัวกำหนดความแตกต่างระหว่างชิ้นส่วนแม่เหล็กที่ทำงานได้อย่างเงียบสงบและชิ้นส่วนที่กลายเป็นจุดอ่อนที่สุดในการออกแบบของคุณ

คุณคงทราบแล้วว่าแกนแม่เหล็กทำหน้าที่นำพาฟลักซ์ กำหนดรูปร่างของค่าเหนี่ยวนำ และทำให้เกิดการสูญเสีย คู่มือนี้จะแสดงให้คุณเห็นว่าแกนเฟอร์ไรต์อ่อนผลิตอย่างไร วัสดุแกนเฟอร์ไรต์ชนิดใดเหมาะสมกับการใช้งานแบบใด และเปรียบเทียบกับแกนโลหะ เช่น เหล็กบริสุทธิ์ทางไฟฟ้าอย่างไร เราจะกล่าวถึงเฟอร์ไรต์ MnZn และ NiZn รูปทรงแกนทั่วไป คุณสมบัติหลัก และข้อผิดพลาดที่แม้แต่ทีมงานที่มีประสบการณ์ก็ยังพลาดพลั้ง

เมื่ออ่านจบ คุณจะเข้าใจวิธีการเลือกแกนเฟอร์ไรต์อย่างมั่นใจ และเมื่อใดที่โลหะแม่เหล็กอ่อน เช่น เหล็กบริสุทธิ์ DT4C อาจเป็นตัวเลือกที่ดีกว่า

ต้องการเปรียบเทียบวัสดุแม่เหล็กในวงกว้างหรือไม่? เริ่มต้นด้วยคู่มือการเลือกวัสดุแม่เหล็กสำหรับหม้อแปลง มอเตอร์ และระบบไฟฟ้าของเรา

แกนเฟอร์ไรต์คืออะไร?

แกนเฟอร์ไรต์เป็นวัสดุแม่เหล็กที่ทำจากวัสดุเฟอร์ริแมกเนติกเซรามิก ผลิตโดยการอัดและเผาผนึกเหล็กออกไซด์ร่วมกับธาตุโลหะ เช่น แมงกานีส สังกะสี หรือนิกเกล ผลลัพธ์ที่ได้คือชิ้นส่วนที่แข็ง เปราะ มีความต้านทานไฟฟ้าสูง และมีการสูญเสียกระแสไหลวนต่ำที่ความถี่สูง

แกนเฟอร์ไรต์ใช้ในตัวเหนี่ยวนำ หม้อแปลง โช้ค เสาอากาศ และตัวกรองการรบกวนทางแม่เหล็กไฟฟ้า หน้าที่หลักคือการเพิ่มค่าความเหนี่ยวนำและกักเก็บฟลักซ์แม่เหล็กในขณะที่รักษาการสูญเสียให้อยู่ในระดับที่จัดการได้ เนื่องจากเฟอร์ไรต์มีความต้านทานสูง จึงทำงานได้ดีที่ความถี่ตั้งแต่กิโลเฮิร์ตซ์ถึงเมกะเฮิร์ตซ์ ซึ่งแกนโลหะแบบลามิเนตจะร้อนเกินไปเนื่องจากกระแสไหลวน

กระทรวงพลังงานของสหรัฐอเมริการะบุว่า ส่วนประกอบแม่เหล็กที่มีประสิทธิภาพมีความสำคัญอย่างยิ่งต่ออุปกรณ์อิเล็กทรอนิกส์กำลัง ระบบขับเคลื่อนมอเตอร์ และระบบพลังงานหมุนเวียน แกนเฟอร์ไรต์มีบทบาทสำคัญในแอปพลิเคชันเหล่านี้ เนื่องจากช่วยให้สามารถออกแบบที่มีขนาดกะทัดรัดและใช้งานที่ความถี่สูงได้

สำหรับวิศวกรแล้ว การเลือกไม่ได้ขึ้นอยู่กับว่าต้องการเฟอร์ไรต์หรือโลหะเพียงอย่างเดียว แต่ยังเกี่ยวกับการจับคู่วัสดุแกนกลางให้เหมาะสมกับความถี่ ความหนาแน่นของฟลักซ์ อุณหภูมิ และต้นทุนของงานนั้นๆ ด้วย

วัสดุแกนเฟอร์ไรต์หลักสองชนิด

แกนเฟอร์ไรต์อ่อนส่วนใหญ่แบ่งออกเป็นสองกลุ่มวัสดุหลัก ได้แก่ เฟอร์ไรต์แมงกานีส-สังกะสี และเฟอร์ไรต์นิกเกล-สังกะสี ซึ่งแต่ละกลุ่มมีคุณสมบัติทางแม่เหล็กและไฟฟ้าที่แตกต่างกัน

แมงกานีส-สังกะสี เฟอร์ไรต์

เฟอร์ไรต์แมงกานีส-สังกะสี (MnZn ferrite) มีคุณสมบัติการซึมผ่านสูงแต่มีความต้านทานปานกลาง จึงเป็นวัสดุหลักที่ใช้ในหม้อแปลงไฟฟ้า ตัวเหนี่ยวนำ และโช้คที่ทำงานที่ความถี่ต่ำกว่า 2 เมกะเฮิร์ตซ์ เฟอร์ไรต์ MnZn มีความหนาแน่นของฟลักซ์อิ่มตัวสูงกว่าเฟอร์ไรต์ NiZn ซึ่งช่วยให้สามารถใช้แกนที่มีขนาดเล็กกว่าได้ในระดับกำลังไฟฟ้าที่กำหนด

การใช้งานทั่วไป ได้แก่ แหล่งจ่ายไฟแบบสวิตช์โหมด หม้อแปลงพัลส์ และโช้คแบบคอมมอนโหมด นอกจากนี้ยังใช้ในตัวกรองความเข้ากันได้ทางแม่เหล็กไฟฟ้าบางชนิดที่ต้องการค่าการซึมผ่านสูงเพื่อลดเสียงรบกวนความถี่ต่ำ

เฟอร์ไรต์ MnZn ไม่เหมาะสำหรับความถี่สูงมาก เนื่องจากความต้านทานต่ำทำให้เกิดการสูญเสียกระแสไหลวนมากขึ้นเมื่อความถี่สูงขึ้น นอกจากนี้ยังไวต่ออุณหภูมิมากกว่าเฟอร์ไรต์ NiZn ผู้ออกแบบต้องตรวจสอบเส้นโค้งการสูญเสียแกนในช่วงอุณหภูมิการทำงานต่างๆ

นิกเกิล-สังกะสีเฟอร์ไรต์

เฟอร์ไรต์นิกเกิล-สังกะสีมีค่าการซึมผ่านต่ำกว่าแต่มีค่าความต้านทานสูงกว่าเฟอร์ไรต์แมงกานีส-สังกะสีมาก ทำให้เป็นวัสดุแกนเฟอร์ไรต์ที่นิยมใช้ในงานความถี่สูงตั้งแต่ 1 เมกะเฮิร์ตซ์ถึงหลายร้อยเมกะเฮิร์ตซ์ เฟอร์ไรต์นิกเกิล-สังกะสีพบได้ทั่วไปในหม้อแปลง RF, บาลัน, แท่งเสาอากาศ และแกนลดการรบกวนทางแม่เหล็กไฟฟ้าความถี่สูง

ความต้านทานไฟฟ้าที่สูงกว่าของ NiZn หมายถึงการสูญเสียกระแสไหลวนที่ต่ำกว่าในความถี่วิทยุ อย่างไรก็ตาม ค่าการซึมผ่านและค่าความหนาแน่นฟลักซ์อิ่มตัวที่ต่ำกว่าจำกัดการใช้งานในการแปลงพลังงานสูง สำหรับงานระดับสัญญาณและการลดสัญญาณรบกวน NiZn มักเป็นตัวเลือกที่ดีกว่า

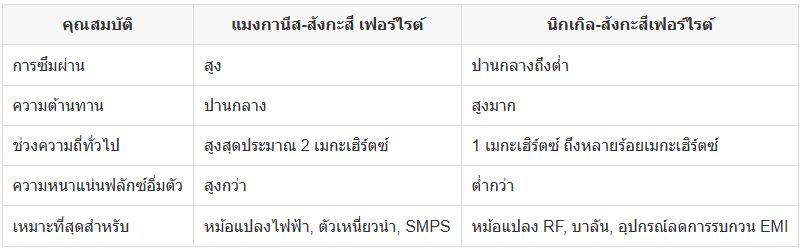

เฟอร์ไรต์ชนิดพิเศษบางชนิดผสมผสานคุณสมบัติของทั้งสองตระกูล หรือเพิ่มธาตุอื่นๆ เพื่อขยายช่วงอุณหภูมิการใช้งานหรือปรับปรุงความแข็งแรงเชิงกล ตารางด้านล่างสรุปการเปรียบเทียบวัสดุแกนเฟอร์ไรต์หลักสองชนิดเพื่อการเลือกใช้ในทางปฏิบัติ

ควรขอเอกสารข้อมูลจำเพาะของวัสดุและกราฟแสดงการสูญเสียก่อนตัดสินใจเลือกเกรดเสมอ

รูปทรงและการใช้งานทั่วไปของแกนเฟอร์ไรต์

แกนเฟอร์ไรต์ผลิตขึ้นในรูปทรงเรขาคณิตหลายแบบ รูปทรงดังกล่าวเป็นตัวกำหนดความสะดวกในการพันขดลวด เส้นทางการไหลของฟลักซ์ การรั่วไหล และพฤติกรรมทางความร้อน

แกน E และแกน EI

แกน E นิยมใช้กันอย่างแพร่หลายในหม้อแปลงและตัวเหนี่ยวนำสำหรับแหล่งจ่ายไฟ แกนทั้งสองส่วนนี้ประกอบกันเป็นเส้นทางแม่เหล็กปิดที่มีช่องสำหรับขดลวด แกน EI จะมีชิ้นส่วนรูปตัว I แยกต่างหากเพื่อปิดเส้นทาง รูปทรงเหล่านี้เป็นที่นิยมเพราะพันและประกอบได้ง่าย

แกนทอรอยด์

แกนเฟอร์ไรต์ทรงวงแหวนมีฟลักซ์รั่วไหลต่ำและการรบกวนทางแม่เหล็กไฟฟ้าต่ำ เนื่องจากเส้นทางของฟลักซ์ถูกปิดสนิท จึงนิยมใช้ในตัวเหนี่ยวนำประสิทธิภาพสูง หม้อแปลงกระแส และตัวกรอง ข้อเสียหลักคือ การพันขดลวดทรงวงแหวนนั้นช้ากว่าและมีราคาแพงกว่าการพันขดลวดแบบแกนกลม

แกน RM และ PQ

แกนแม่เหล็กแบบ RM และ PQ ออกแบบมาสำหรับการแปลงพลังงานความถี่สูง โดยให้ความสมดุลที่ดีระหว่างพื้นที่ขดลวด ความยาวเส้นทางแม่เหล็ก และการระบายความร้อน รูปทรงเหล่านี้พบได้ทั่วไปในแหล่งจ่ายไฟแบบสวิตช์โหมดขนาดกะทัดรัด ซึ่งขนาดและประสิทธิภาพมีความสำคัญ

แกนหม้อ

แกนโพท (Pot cores) คือแกนที่ห่อหุ้มขดลวดไว้ภายในโพทเฟอร์ไรต์ ทำให้มีการป้องกันที่ดีเยี่ยมและมีสนามแม่เหล็กภายนอกรบกวนต่ำ จึงนิยมใช้ในตัวเหนี่ยวนำและหม้อแปลงไฟฟ้าที่มีความแม่นยำสูง ซึ่งจำเป็นต้องลดการรบกวนทางแม่เหล็กไฟฟ้าให้เหลือน้อยที่สุด อย่างไรก็ตาม การป้องกันที่ดีเยี่ยมนี้มาพร้อมกับข้อเสียคือการระบายความร้อนจากขดลวดได้ไม่ดีเท่าที่ควร

แท่งและบาร์

แท่งเฟอร์ไรต์ใช้ในเสาอากาศ เครื่องอ่าน RFID และตัวเหนี่ยวนำความถี่ต่ำบางชนิด โดยจะรวมสนามแม่เหล็กไว้ตามแกนของแท่งโดยไม่ก่อให้เกิดวงจรแม่เหล็กปิด จึงพบได้ทั่วไปในอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคและการใช้งานด้านการตรวจจับ

เมื่อแกนเฟอร์ไรต์ชนะ

แกนเฟอร์ไรต์มีประสิทธิภาพยอดเยี่ยมในกรณีที่ต้องการความถี่สูง ความต้านทานสูง และการสูญเสียกระแสไหลวนต่ำ ข้อดีที่สำคัญได้แก่:

• ความต้านทานไฟฟ้าสูงมาก ซึ่งช่วยลดกระแสไหลวน
• การสูญเสียแกนกลางต่ำที่ความถี่สูงกว่าหลายสิบกิโลเฮิร์ตซ์
• คุณสมบัติทางแม่เหล็กที่เสถียรและคาดการณ์ได้ในช่วงอุณหภูมิที่กว้าง
• ต้นทุนต่อหน่วยต่ำในการผลิตปริมาณมาก
• มีรูปทรงและขนาดมาตรฐานให้เลือกมากมาย

สำหรับแหล่งจ่ายไฟแบบสวิตช์โหมดที่ทำงานที่ความถี่ 100 kHz ขึ้นไป โดยทั่วไปแล้วเฟอร์ไรต์จะเป็นตัวเลือกที่เหมาะสม เช่นเดียวกับวงจร RF ตัวกรองสัญญาณรบกวน และการใช้งานในอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคหลายประเภท

เมื่อใดที่แกนโลหะอาจดีกว่า

แม้ว่าแกนเฟอร์ไรต์จะมีข้อดีหลายประการ แต่ก็ไม่ใช่คำตอบที่เหมาะสมเสมอไป ที่ความถี่ไฟฟ้า 50 เฮิรตซ์ หรือ 60 เฮิรตซ์ และในงานที่ต้องการความหนาแน่นของฟลักซ์อิ่มตัวสูง แกนโลหะมักให้ประสิทธิภาพดีกว่าแกนเฟอร์ไรต์

แผ่นเหล็กบริสุทธิ์และเหล็กซิลิคอนที่ใช้ในงานไฟฟ้าสามารถทำงานที่ความหนาแน่นของฟลักซ์สูงกว่าเฟอร์ไรต์มาก ซึ่งหมายความว่าแกนที่มีขนาดเล็กกว่าสามารถนำกำลังไฟฟ้าได้มากขึ้นที่ความถี่ไฟฟ้ากระแสสลับ แผ่นเหล็กสำหรับมอเตอร์ หม้อแปลงไฟฟ้า และตัวเหนี่ยวนำกำลังสูงมักใช้แกนโลหะแทนเฟอร์ไรต์ การออกแบบมอเตอร์ไฟฟ้าที่ถูกต้องขึ้นอยู่กับการเลือกแผ่นเหล็กที่สมดุลระหว่างความหนาแน่นของฟลักซ์อิ่มตัว การสูญเสียในแกนเหล็ก และต้นทุนสำหรับความเร็วและภาระที่ต้องการ

วัสดุแม่เหล็กอ่อน เช่น เหล็กบริสุทธิ์ทางไฟฟ้า มีค่าการซึมผ่านสูงและการเหนี่ยวนำอิ่มตัวสูง เหล็กบริสุทธิ์ทางแม่เหล็กไฟฟ้า DT4C ที่มีปริมาณคาร์บอนไม่เกิน 0.004% ให้การสูญเสียฮิสเทอรีซิสต่ำและพฤติกรรมแม่เหล็กที่ตอบสนองได้ดี สำหรับมอเตอร์ประสิทธิภาพสูง โซลินอยด์ และชิ้นส่วนแม่เหล็กที่มีความแม่นยำสูง แกนโลหะเหล่านี้จึงเหมาะสมกว่า

เรื่องสั้น: หลิน วิศวกรอิเล็กทรอนิกส์กำลังในเซินเจิ้น กำลังออกแบบตัวแปลง DC-DC 50 kHz สำหรับตัวควบคุมอุตสาหกรรม ต้นแบบแรกของเขาใช้แกนเหล็กผงเนื่องจากมีอยู่ในสต็อก

แกนหมุนร้อนจัดและประสิทธิภาพต่ำกว่าเป้าหมาย 4% หลังจากเปลี่ยนไปใช้แกนเฟอร์ไรต์ MnZn ที่เหมาะสมกับความถี่ในการสวิตช์แล้ว การสูญเสียลดลง ประสิทธิภาพเป็นไปตามข้อกำหนด และการออกแบบด้านความร้อนก็ง่ายขึ้น โครงการส่งมอบได้ตรงเวลา

คุณสมบัติหลักที่ต้องระบุ

การเลือกแกนเฟอร์ไรต์นั้นไม่ใช่แค่การเลือกรูปทรงเท่านั้น คุณสมบัติของแกนเฟอร์ไรต์เหล่านี้ส่งผลต่อประสิทธิภาพการทำงาน และควรระบุไว้ในข้อกำหนดการซื้อทุกครั้ง

การซึมผ่าน

ค่าการซึมผ่านได้เป็นการวัดว่าแกนกลางสามารถรองรับฟลักซ์แม่เหล็กได้ง่ายเพียงใด เฟอร์ไรต์ที่มีค่าการซึมผ่านได้สูงจะใช้ในตัวกรองและหม้อแปลงสัญญาณ ส่วนเฟอร์ไรต์ที่มีค่าการซึมผ่านได้ต่ำกว่าจะใช้ในตัวเหนี่ยวนำกำลังไฟฟ้า ซึ่งการควบคุมค่าความเหนี่ยวนำและการเก็บพลังงานมีความสำคัญ

ความหนาแน่นฟลักซ์อิ่มตัว

ความหนาแน่นฟลักซ์อิ่มตัว คือปริมาณฟลักซ์สูงสุดที่วัสดุสามารถรับได้ก่อนที่ค่าการซึมผ่านจะลดลงจนหมด เฟอร์ไรต์สำหรับงานกำลังสูงต้องการความหนาแน่นฟลักซ์อิ่มตัวที่สูงกว่าเพื่อรองรับกระแสไฟฟ้าปริมาณมากโดยไม่เกิดการอิ่มตัว ในขณะที่เฟอร์ไรต์สำหรับงานสัญญาณสามารถทำงานได้ที่ระดับฟลักซ์ต่ำกว่า

การสูญเสียหลัก

การสูญเสียในแกนแม่เหล็กเกิดจากการสูญเสียฮิสเทอรีซิสและการสูญเสียกระแสไหลวน ความหนาแน่นของการสูญเสียในแกนแม่เหล็กขึ้นอยู่กับความถี่ ความหนาแน่นของฟลักซ์ และอุณหภูมิ ผู้ผลิตจะจัดทำกราฟแสดงการสูญเสียเพื่อให้วิศวกรสามารถเปรียบเทียบเกรดของแกนเฟอร์ไรต์ภายใต้สภาวะการทำงานเฉพาะได้

อุณหภูมิคิวรี

อุณหภูมิคิวรีคือจุดที่วัสดุสูญเสียคุณสมบัติทางแม่เหล็ก การใช้งานที่อุณหภูมิต่ำกว่านี้เป็นสิ่งสำคัญสำหรับความน่าเชื่อถือ เฟอร์ไรต์กำลังสูงส่วนใหญ่มีอุณหภูมิคิวรีสูงกว่า 200°C แต่ต้องพิจารณาความร้อนที่เกิดขึ้นเองจากการสูญเสียในแกนกลางด้วย

ความต้านทาน

ค่าความต้านทานที่สูงขึ้นช่วยลดการสูญเสียจากกระแสไหลวน เฟอร์ไรต์ NiZn มีค่าความต้านทานสูงกว่าเฟอร์ไรต์ MnZn หลายเท่า ซึ่งเป็นเหตุผลว่าทำไมจึงเป็นที่นิยมในงานด้านคลื่นความถี่วิทยุ (RF)

การใช้งานแกนเฟอร์ไรต์ในอุตสาหกรรมต่างๆ

แกนเฟอร์ไรต์พบได้ในอุตสาหกรรมหลายประเภท การทำความเข้าใจการใช้งานแกนเฟอร์ไรต์เหล่านี้จะช่วยให้ผู้ซื้อและวิศวกรเลือกวัสดุและรูปทรงที่เหมาะสมได้

อิเล็กทรอนิกส์กำลัง

แหล่งจ่ายไฟแบบสวิตช์โหมด ตัวแปลง DC-DC และอินเวอร์เตอร์ อาศัยหม้อแปลงและตัวเหนี่ยวนำเฟอร์ไรต์ โดยเฟอร์ไรต์ MnZn เป็นวัสดุหลักเนื่องจากมีคุณสมบัติการซึมผ่านสูงควบคู่ไปกับการสูญเสียที่ยอมรับได้ที่ความถี่สวิตช์

โทรคมนาคม

หม้อแปลง RF, บาลัน และวงจรจับคู่ความต้านทานใช้เฟอร์ไรต์ NiZn ความต้านทานสูงและคุณสมบัติที่เสถียรที่ความถี่สูงทำให้ NiZn เหมาะอย่างยิ่งสำหรับอุปกรณ์สื่อสาร

อุปกรณ์อิเล็กทรอนิกส์ยานยนต์

แกนเฟอร์ไรต์ช่วยลดการรบกวนทางแม่เหล็กไฟฟ้าในยานยนต์ พบได้ในระบบชาร์จไฟ ระบบขับเคลื่อนมอเตอร์ เซ็นเซอร์ และอุปกรณ์อิเล็กทรอนิกส์ด้านความบันเทิง เนื่องจากรถยนต์ไฟฟ้ามีการเพิ่มอุปกรณ์อิเล็กทรอนิกส์กำลังมากขึ้น ความต้องการชิ้นส่วนเฟอร์ไรต์ที่เชื่อถือได้จึงเพิ่มขึ้นอย่างต่อเนื่อง

เครื่องใช้ไฟฟ้าสำหรับผู้บริโภค

อะแดปเตอร์แปลงไฟ เครื่องชาร์จ และไดร์เวอร์ LED มีส่วนประกอบของหม้อแปลงเฟอร์ไรต์และโช้คโหมดร่วม ต้นทุนต่ำและขนาดกะทัดรัดของแกนเฟอร์ไรต์ช่วยสนับสนุนการผลิตในปริมาณมาก

ระบบควบคุมอุตสาหกรรม

อุปกรณ์ปรับความถี่ได้ ตัวควบคุมมอเตอร์ และเครื่องสำรองไฟ ใช้แกนเฟอร์ไรต์ในขั้นตอนการกรองและการแยกสัญญาณ การใช้งานเหล่านี้มักทำงานที่ความถี่สูงและต้องการแกนที่มีพฤติกรรมอุณหภูมิที่คาดการณ์ได้ แกนเฟอร์ไรต์และโลหะแม่เหล็กอ่อนยังปรากฏในระบบควบคุมการเคลื่อนที่ เช่น เบรกแม่เหล็กไฟฟ้า ซึ่งการเลือกวัสดุมีผลต่อเวลาตอบสนองและการกระจายความร้อน การปรับปรุงประสิทธิภาพของมอเตอร์ในระบบเหล่านี้เริ่มต้นด้วยการจับคู่วัสดุแกนกับความถี่ในการทำงานและระดับฟลักซ์

ข้อผิดพลาดทั่วไปในการเลือกแกนเฟอร์ไรต์

แม้แต่ทีมงานที่มีประสบการณ์ก็ยังอาจทำผิดพลาดได้เมื่อกำหนดคุณสมบัติของแกนเฟอร์ไรต์ การหลีกเลี่ยงข้อผิดพลาดเหล่านี้จะช่วยประหยัดเวลาและค่าใช้จ่าย

การไม่สนใจความถี่

การเลือกใช้เฟอร์ไรต์เกรดที่เหมาะสมสำหรับความถี่ 100 kHz แล้วนำไปใช้งานที่ความถี่ 1 MHz จะทำให้เกิดการสูญเสียมากเกินไป ควรเลือกวัสดุให้เหมาะสมกับช่วงความถี่ในการใช้งานเสมอ

การมองข้ามการเพิ่มขึ้นของอุณหภูมิ

การสูญเสียพลังงานในแกนกลางจะเพิ่มขึ้นตามอุณหภูมิในเฟอร์ไรต์หลายชนิด การออกแบบที่ดูเหมือนมีประสิทธิภาพที่อุณหภูมิห้องอาจเกิดความร้อนสูงเกินไปขณะใช้งาน ควรคำนวณการเพิ่มขึ้นของอุณหภูมิและตรวจสอบด้วยการทดสอบทางความร้อนเสมอ

รูปทรงแกนกลางไม่ถูกต้อง

รูปทรงแกนที่พันได้ง่ายอาจมีการรั่วไหลสูงกว่าหรือประสิทธิภาพทางความร้อนต่ำกว่ารูปทรงอื่น ควรพิจารณาถึงระบบอัตโนมัติในการพัน การระบายความร้อน และการเชื่อมต่อด้วยแม่เหล็กไปพร้อมกัน

การละเลยข้อกำหนดช่องว่าง

ตัวเหนี่ยวนำบางแบบจำเป็นต้องมีช่องว่างอากาศโดยเจตนาเพื่อป้องกันการอิ่มตัวและควบคุมค่าความเหนี่ยวนำ แกนเฟอร์ไรต์ที่มีช่องว่างต้องระบุค่าความคลาดเคลื่อนที่เข้มงวดเพื่อให้ได้ค่าความเหนี่ยวนำที่สม่ำเสมอ

การลืมเงื่อนไขในเอกสารข้อมูลจำเพาะ

ข้อมูลจำเพาะของเฟอร์ไรต์แสดงประสิทธิภาพภายใต้เงื่อนไขการทดสอบเฉพาะ แกนเฟอร์ไรต์อาจมีพฤติกรรมแตกต่างออกไปภายใต้ความหนาแน่นของฟลักซ์ ความถี่ และอุณหภูมิที่ใช้งานจริง ควรขอข้อมูลการสูญเสียที่เฉพาะเจาะจงกับการใช้งานหากเป็นไปได้

แกนเฟอร์ไรต์และเหล็กบริสุทธิ์: ทางเลือกที่เสริมซึ่งกันและกัน

แกนเฟอร์ไรต์และโลหะแม่เหล็กอ่อนไม่ได้เป็นคู่แข่งโดยตรงสำหรับทุกการใช้งาน การเลือกแกนเฟอร์ไรต์ที่เหมาะสมหมายถึงการจับคู่วัสดุกับความถี่และข้อกำหนดด้านฟลักซ์ พวกมันแก้ปัญหาที่แตกต่างกัน เฟอร์ไรต์เหมาะสำหรับอุปกรณ์อิเล็กทรอนิกส์ความถี่สูงและมีการสูญเสียต่ำ ในขณะที่โลหะแม่เหล็กอ่อนเหมาะสำหรับงานความถี่ไฟฟ้าและงานที่มีฟลักซ์สูง

ที่ Shanxi Jurun Technology เรามุ่งเน้นวัสดุแม่เหล็กอ่อน เช่น เหล็กบริสุทธิ์แม่เหล็กไฟฟ้า DT4C สำหรับมอเตอร์ หม้อแปลง โซลินอยด์ และชิ้นส่วนแม่เหล็กไฟฟ้าที่มีความแม่นยำสูง ลูกค้าของเรามักใช้ทั้งแกนเฟอร์ไรต์และแกนโลหะในผลิตภัณฑ์ของพวกเขา การรู้ว่าวัสดุใดเหมาะสมที่สุดในสถานการณ์ใด ช่วยให้พวกเขาสามารถเลือกใช้ชิ้นส่วนที่ให้ประสิทธิภาพสูงสุดและต้นทุนรวมที่คุ้มค่าที่สุด

เรื่องย่อ: มาเรียเป็นหัวหน้าทีมที่โรงงานผลิตในมณฑลกวางตุ้ง ซึ่งผลิตทั้งไดร์เวอร์ LED และมอเตอร์อุตสาหกรรม สำหรับไดร์เวอร์ LED เธอเลือกใช้แกนเฟอร์ไรต์ MnZn เพื่อรองรับความถี่สวิตช์ 150 kHz ส่วนแผ่นลามิเนตของมอเตอร์ เธอเปลี่ยนไปใช้เหล็กบริสุทธิ์ทางไฟฟ้า DT4C เพื่อให้ได้ความหนาแน่นของฟลักซ์ที่สูงขึ้นและลดการสูญเสียฮิสเทอรีซิส การเลือกใช้วัสดุแกนที่เหมาะสมสำหรับผลิตภัณฑ์แต่ละประเภทช่วยเพิ่มประสิทธิภาพในการใช้งานทั้งสองประเภทและทำให้กระบวนการจัดซื้อจัดหาง่ายขึ้น

ต้องการความช่วยเหลือในการเลือกวัสดุแม่เหล็กอ่อนที่เหมาะสมหรือไม่? ติดต่อทีมวิศวกรของเราเพื่อสอบถามข้อมูลจำเพาะของเหล็กบริสุทธิ์ DT4C ความพร้อมของตัวอย่าง และตัวเลือกการประมวลผลแบบกำหนดเอง

บทสรุป

แกนเฟอร์ไรต์เป็นส่วนประกอบพื้นฐานในอุปกรณ์อิเล็กทรอนิกส์สมัยใหม่ ความต้านทานสูง การสูญเสียความถี่สูงต่ำ และรูปทรงที่หลากหลาย ทำให้มันเป็นส่วนประกอบที่ขาดไม่ได้ในงานต่างๆ เช่น แหล่งจ่ายไฟ วงจร RF และตัวกรอง EMI การเลือกใช้เฟอร์ไรต์ MnZn หรือ NiZn และการเลือกรูปทรงที่เหมาะสม จำเป็นต้องคำนึงถึงความถี่ ความหนาแน่นของฟลักซ์ อุณหภูมิ และข้อกำหนดของงานด้วย

ประเด็นสำคัญจากคู่มือนี้:

• แกนเฟอร์ไรต์เป็นวัสดุแม่เหล็กเซรามิกที่มีความต้านทานสูงและการสูญเสียความถี่สูงต่ำ
• เฟอร์ไรต์ MnZn เหมาะสำหรับหม้อแปลงไฟฟ้าและตัวเหนี่ยวนำที่มีความถี่ต่ำกว่าไม่กี่เมกะเฮิร์ตซ์
• เฟอร์ไรต์ NiZn เหมาะสำหรับงาน RF และงาน EMI ความถี่สูง
• รูปทรงของแกนมีผลต่อการพันขดลวด การรั่วไหล ประสิทธิภาพทางความร้อน และต้นทุน
• แกนโลหะ เช่น เหล็กบริสุทธิ์ทางไฟฟ้า มีประสิทธิภาพเหนือกว่าเฟอร์ไรต์ที่ความถี่ไฟฟ้ากระแสตรงและความหนาแน่นฟลักซ์สูง
• ต้องระบุค่าการซึมผ่าน ความหนาแน่นของฟลักซ์อิ่มตัว การสูญเสียแกนกลาง อุณหภูมิคิวรี และค่าความต้านทานเสมอ

หากการออกแบบของคุณเกี่ยวข้องกับมอเตอร์ ตัวเหนี่ยวนำกำลัง หรือหม้อแปลงไฟฟ้าแรงสูง วัสดุแกนกลางสมควรได้รับการประเมินอย่างรอบคอบ การเปลี่ยนแปลงเล็กน้อยในการเลือกวัสดุสามารถปรับปรุงประสิทธิภาพ ลดขนาด และยืดอายุการใช้งานได้
